4-2-3 -2 A C F G B D H J I E 2 2 A B C D E F G I H J 厚度 元件厚度的错误次数或者错误率。 贴装 贴装错误的次数或者错误率。 吸着 吸着错误的次数或者吸着错误率。 识别 识别错误的次数或者识别错误率。 掉落 元件落下的错误次数或者错误率。 吸着次数 各供料器的吸着次数或者吸着率。 ( 显示识别错误的图像信息 ) 错误合计 各供料器的错误次数合计或者错误率 。 合计 所有供料器的吸着次数…

100%1 / 346
NPM-WX/WXS EJM9DC-MB-04O-00
4-2-3-1
C
A
B
D
E
F
G
H
E FD
A C HB
1
G
I
●数字: 供料器的位置编号
●R/L/C: 供料器的元件位置
(单轨供料器以外)
R(右)、L(左)、C(中)
(C只限于杆式供料器)
编带/杆式 供料器
I
1
● 请全都实施。
●A/B:托盘供料器的工作台
●数字:托盘板的位置编号
托盘供料器

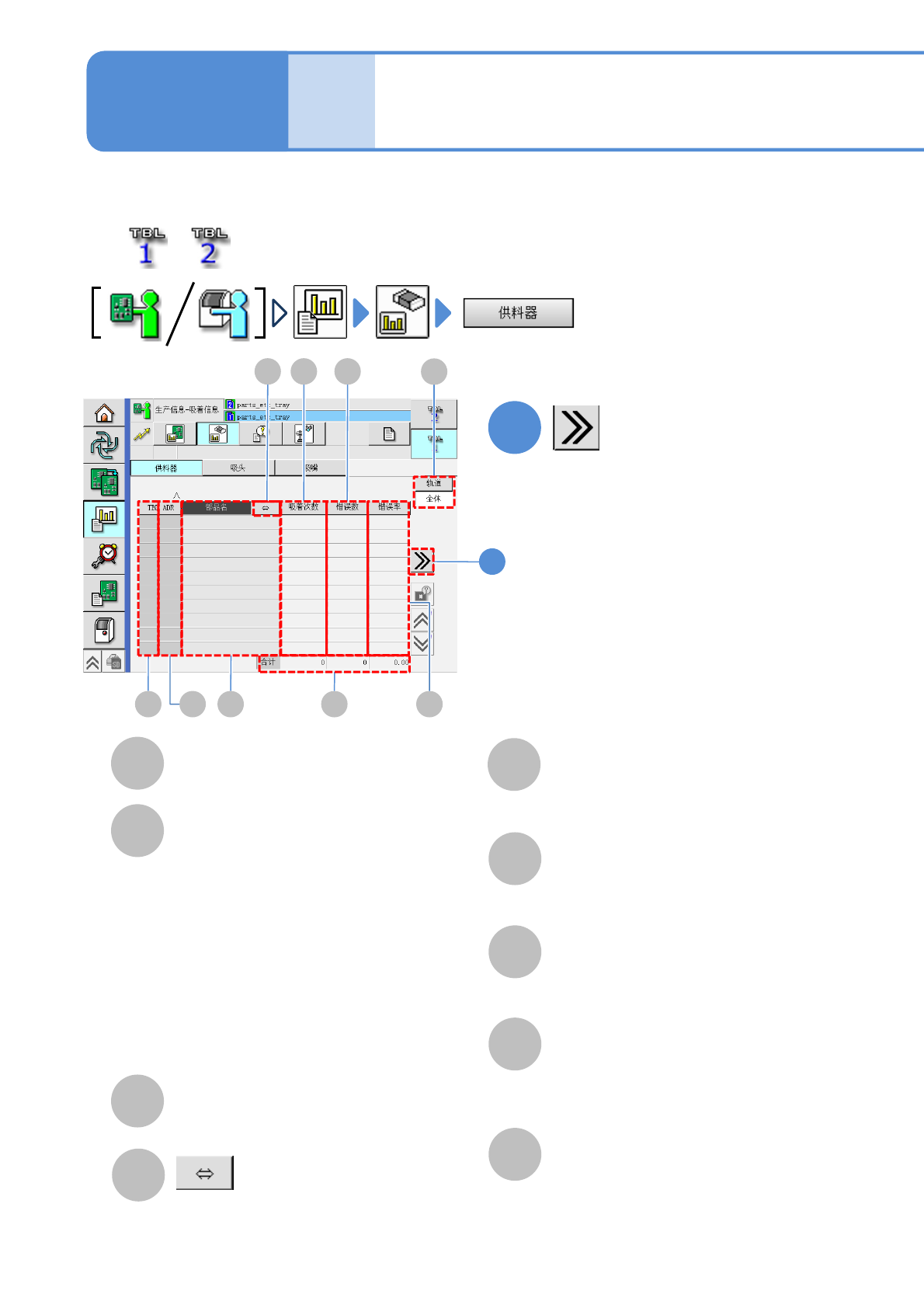

供料器的吸着信息 1
生产
信息
操作手册
4-2-3
可以确认各供料器地址的元件信息。
(显示错误的详细信息)
ADR (地址)
供料器地址。
部品名
吸着的元件名称。
文件名称过长时，滚动此键来显示。
TBL (工作台)
所参照的工作台。
合计
所有供料器的吸着次数和错误次数的合计，
以及相对总吸着次数所发生错误的比率。
吸着次数
各供料器的吸着次数。
错误数
发生错误的次数。
错误率
相对吸着次数所发生错误的比率。
轨道
将显示项目从“全体”、“每个轨道”中
切换。当选择“每个轨道”时，通过轨道
切换按钮指定轨道。

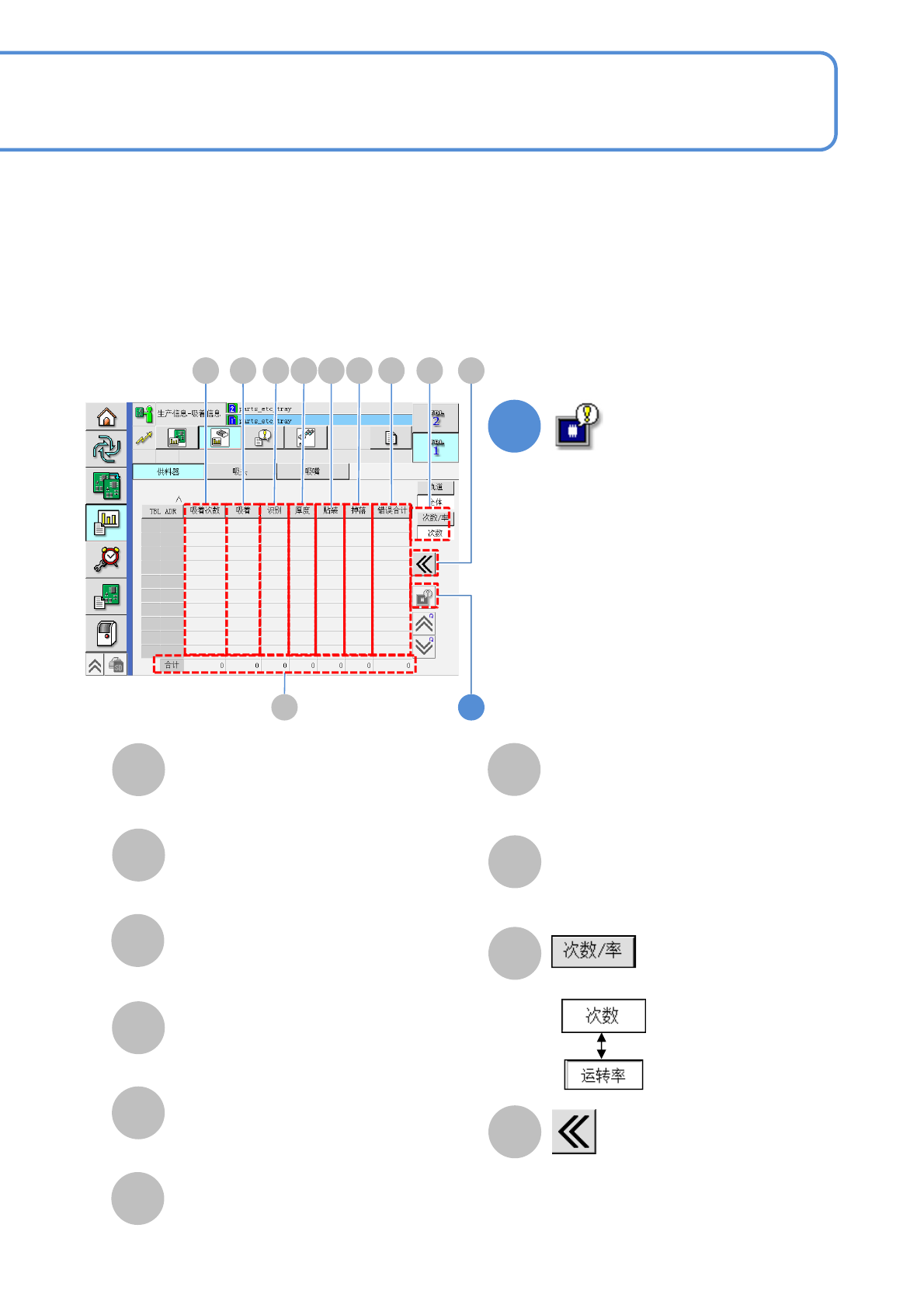

4-2-3-2
A C F GB D
H
JIE
2
2
A
B
C
D
E
F
G
I
H
J
厚度
元件厚度的错误次数或者错误率。
贴装
贴装错误的次数或者错误率。
吸着
吸着错误的次数或者吸着错误率。
识别
识别错误的次数或者识别错误率。
掉落
元件落下的错误次数或者错误率。
吸着次数
各供料器的吸着次数或者吸着率。
(显示识别错误的图像信息)
错误合计
各供料器的错误次数合计或者错误率。
合计
所有供料器的吸着次数/率的合计，或者
各自的错误次数的合计/率。
选择表示的种类。
返回原来画面。
NPM-WX/WXS EJM9DC-MB-04O-00
4
A
B
C
B
C
4-2-3-3
A
4
7
3
3
5
6
7

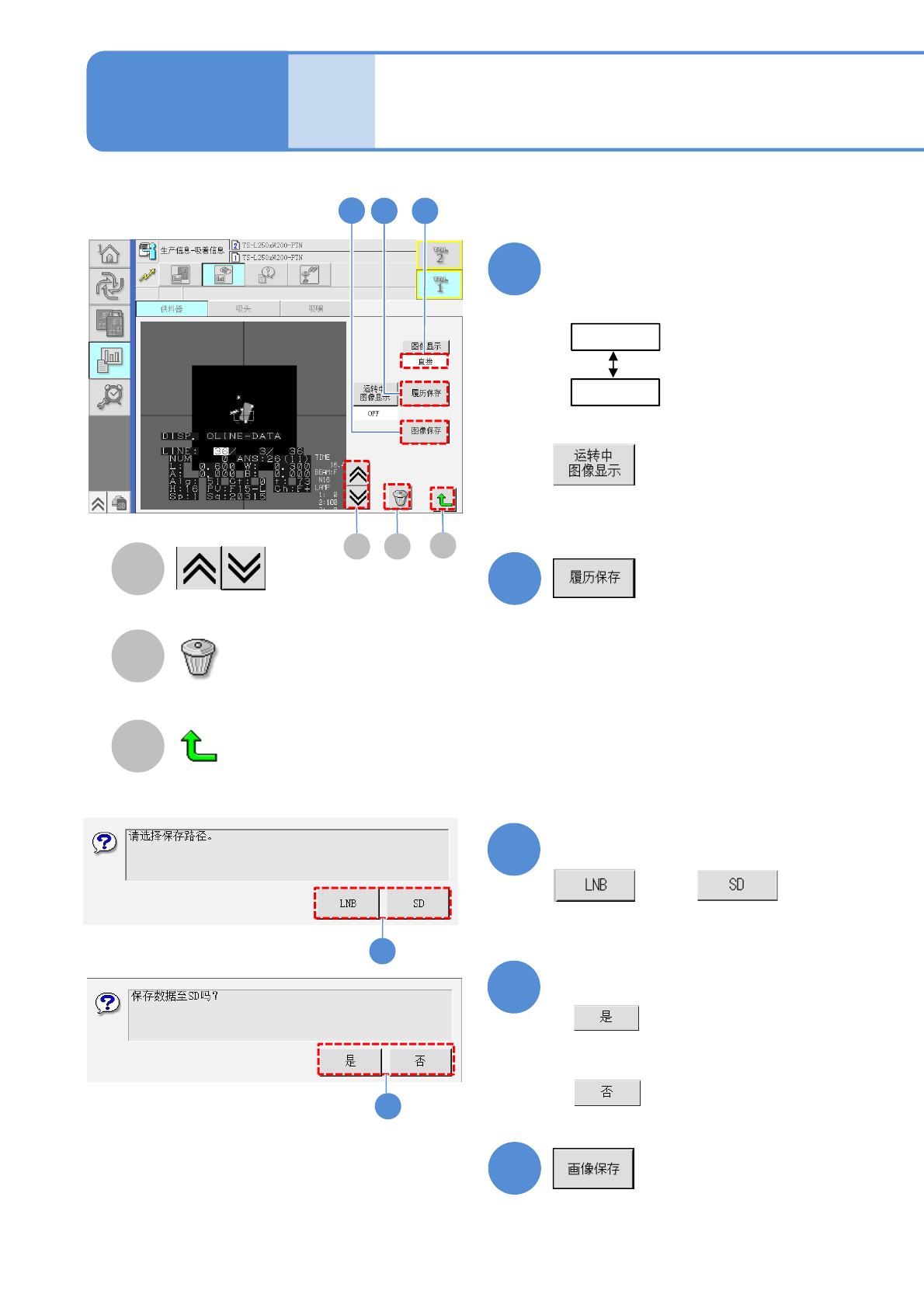

●可对每个吸嘴的最后识别的图像进行
确认和保存。
供料器的吸着信息 2
生产
信息
操作手册
4-2-3
图像被清除。
切换前后的图像。
返回原来画面。
全体
指定
选择图像显示
●所选择的工作台的所有图像按照最新
顺序显示。
: 显示所有图像。
: 显示在前画面指定的
供料器地址的图像。
(将保存错误履历)
: 显示全部的图像
显示运转中的图像
ON: 显示、OFF: 不显示
●叠印字幕图像显示时，速度慢5%左右。
确认提示
确认提示
或者
■不保存数据时
5
