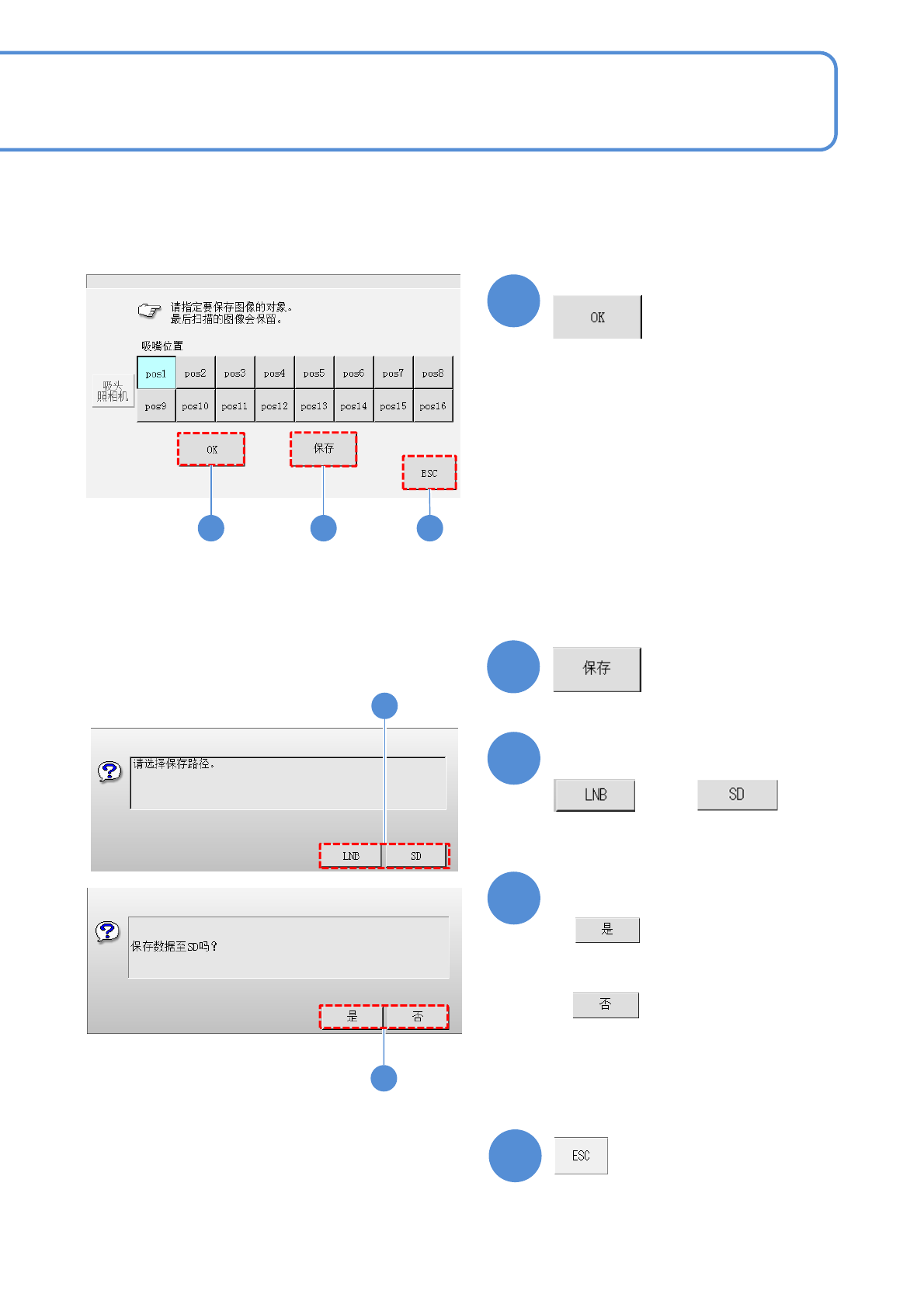

■确认时
(显示识别错误图像)
指定吸嘴位置
9
■保存时
确认提示
确认提示
或者
■不保存数据时
■取消时
NPM-WX/WXS EJM9DC-MB-04O-00
4-2-4-1
C
B
G
H
D
A C
HG
B
A
E F I
D
E
F
I
1
1
● 请全都实施。

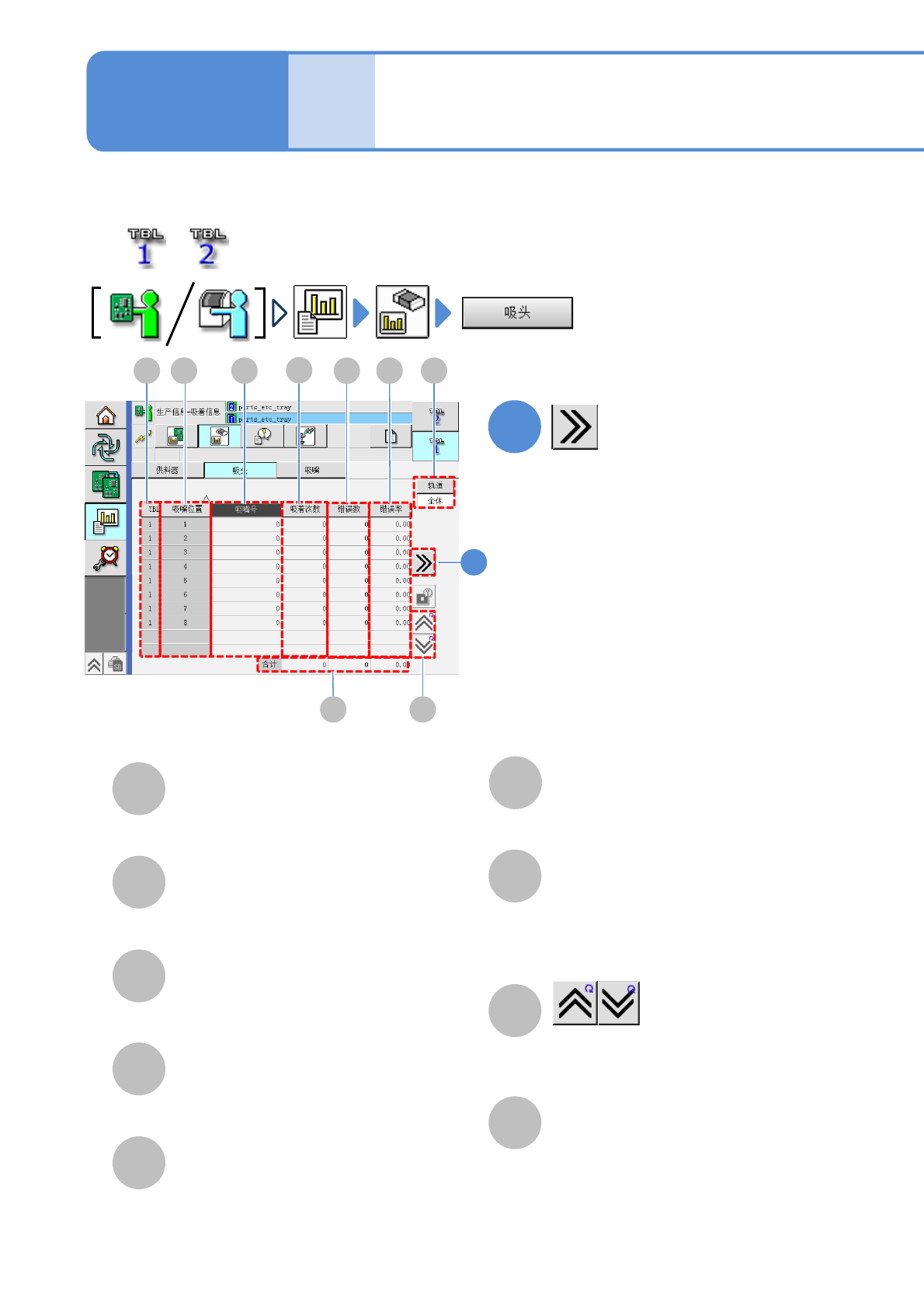

贴装头的吸着信息 1
生产
信息
操作手册
4-2-4
可以确认各贴装头的元件吸着信息。
(显示错误的详细信息)
吸嘴位置
贴装头的吸嘴安装位置编号。
吸嘴号
吸着吸嘴的种类。
TBL (工作台)
正在参照的工作台。
吸着次数
各贴装头的吸着次数。
错误数
发生错误的次数。
合计
所有供料器的吸着次数和错误次数的合计，
以及相对总吸着次数所发生错误的比率。
显示前后画面。
错误率
相对吸着次数所发生错误的比率。
轨道
将显示项目从“全体”、“每个轨道”中
切换。当选择“每个轨道”时，通过轨道
切换按钮指定轨道。
NPM-WX/WXS EJM9DC-MB-04O-00

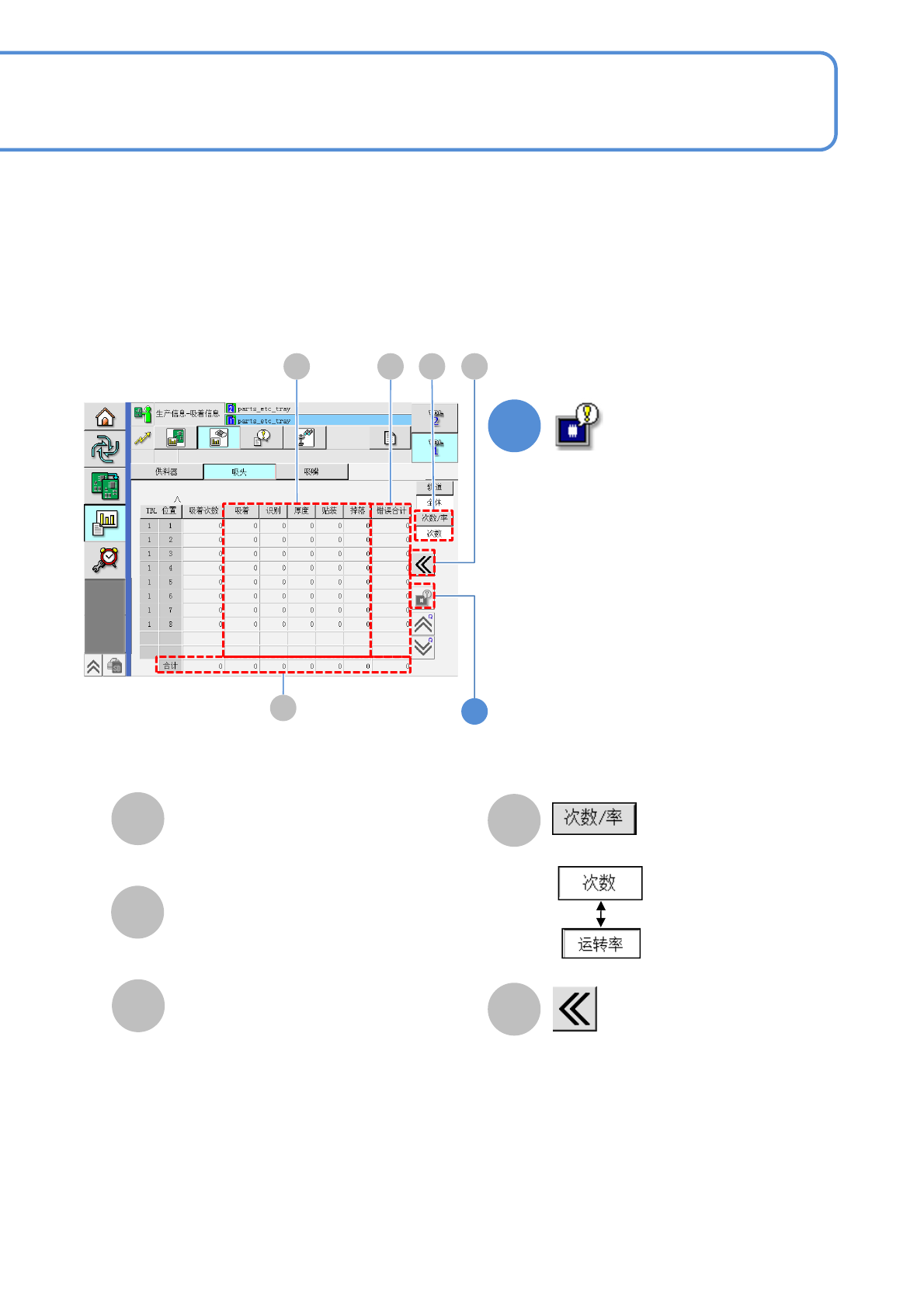

4-2-4-2
B
A
D
E
C
2
A
C
EDB
2
(显示识别错误的图像信息)
错误项目
(→P.4-2-3-2)
合计
所有贴装头的吸着次数/率的合计，或者各
自的错误次数的合计/率。
错误合计
各贴装头的错误次数的合计或者错误率。
可以切换表示的种类。
返回原来画面。
