NPM-W X/WXS EJM9DC-MB-04O-0 0 4-3-3 操作手册 4-3-3 3 1 取下磁条 5 4 2 6 7 8 元件的 补充 托盘的更换 ( 托盘供料器 ) 托盘内的元件用完时，请与装有新元 件的托盘进行更换。 打开供给单元门 供给单元门 取出托盘板 托盘板 固定托盘 安装托盘板 更换托盘 托盘 关闭供给单元门 按供给结束按钮 ( 把托盘板移动到托盘箱内 ) 供给结束按钮
NPM-WX/WXS EJM9DC-MB-04O-00
4-3-2
元件用完时的元件补充
元件用完前的元件补充
使用供料器的自由配置功能，将设有相同元件的供料器配置在工作台内的任意插槽，即使元件用完也可以继续
运转。
准备:●输入零件信息。(→『支援站』使用说明书3章)
●将 ‘选项’-‘供料器’ (→『工程师手册』P.13-1-1) 的“元件核对”、“供料器自由配置” 设为“ON”。
在空插槽安装设置了相同元
件的供料器
提示消失，生产再开始
在空插槽安装已设置了相同
元件的供料器。元件用完后，
从补充的供料器吸取元件。
提示消失，生产再开始
元件的
补充
供料器的自由配置
操作手册
4-3-2
NPM-WX/WXS EJM9DC-MB-04O-00
4-3-3
操作手册
4-3-3
3
1
取下磁条
5 4
2
6
7
8
元件的
补充

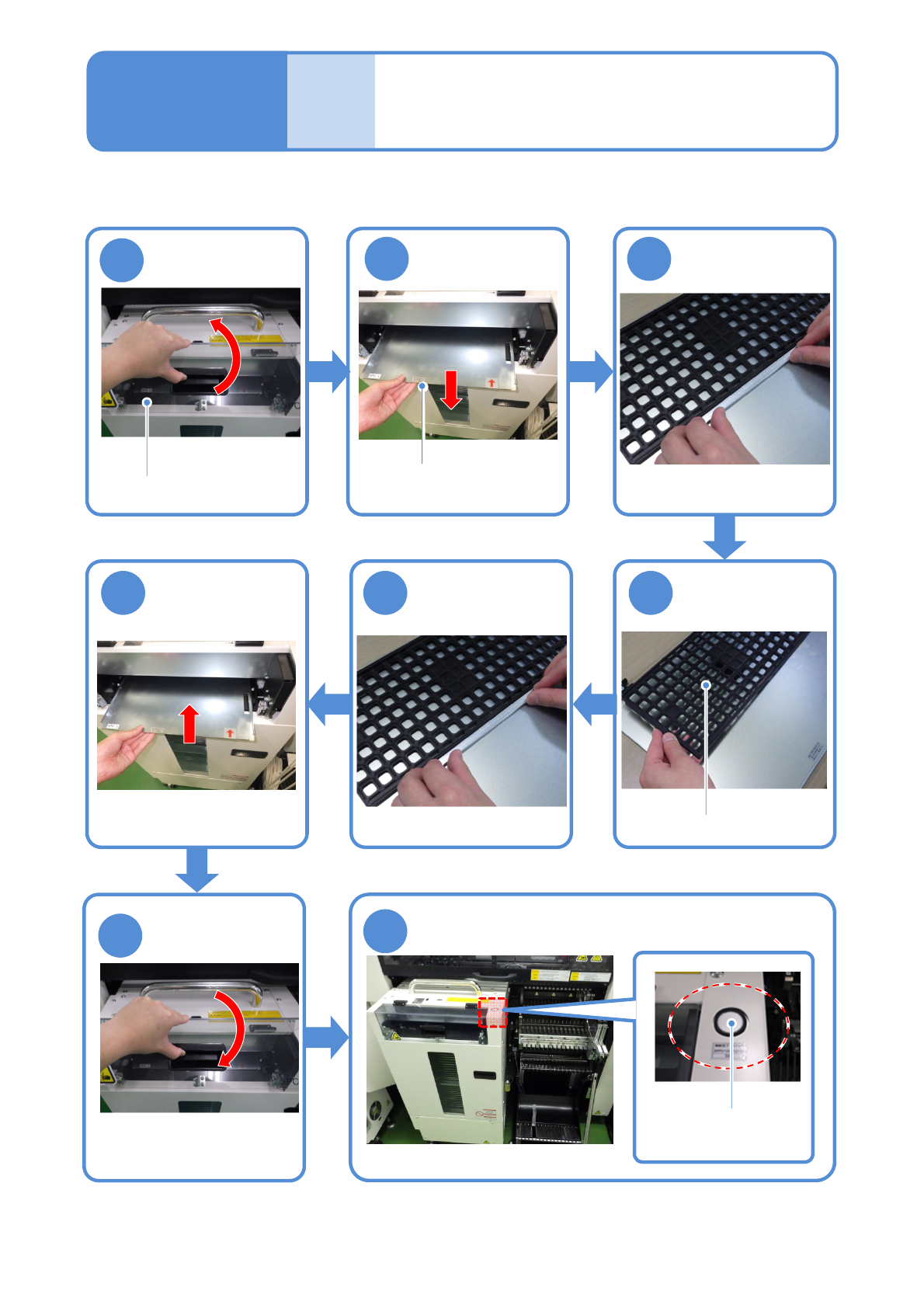

托盘的更换
(托盘供料器)
托盘内的元件用完时，请与装有新元件的托盘进行更换。
打开供给单元门
供给单元门
取出托盘板
托盘板
固定托盘
安装托盘板
更换托盘
托盘
关闭供给单元门
按供给结束按钮
(把托盘板移动到托盘箱内)
供给结束按钮
NPM-WX/WXS EJM9DC-MB-04O-00
4-3-4
1
操作手册
4-3-4
1
A
A
使用托盘补给部
(→ 『工程师手册』
P.13-1-1-
13 ‘选项的设定’)
A
A

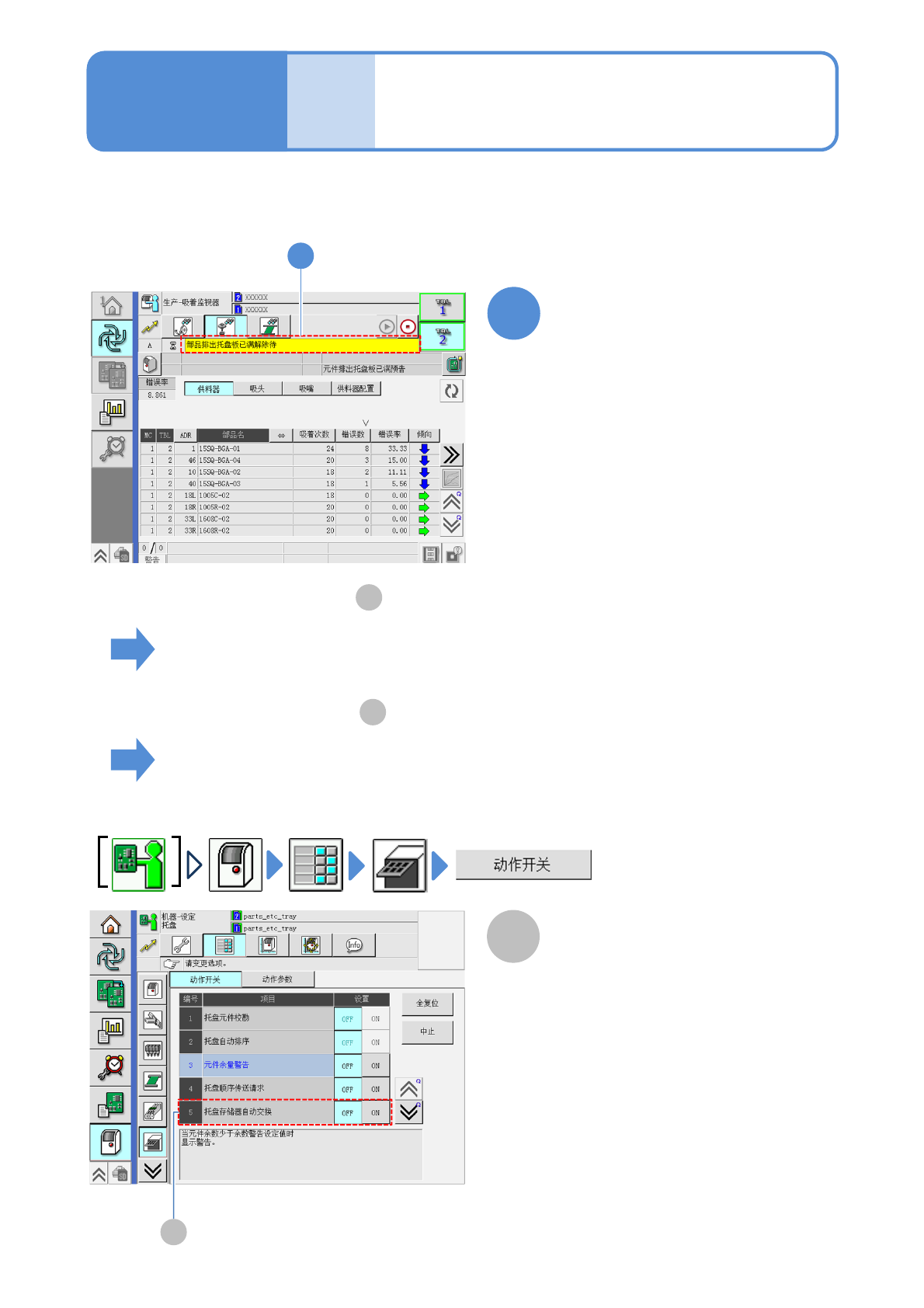

排出托盘板装满时，设备会停止运转，可以更换托盘箱。
(→P.3-2-2
-5 ‘从托盘供料器取出托盘箱’)
元件的
补充
排出托盘板
从托盘供料器供给的不良元件，往托盘板排出。
生产中排出托盘板装满，排出元件被吸嘴吸着时，会显示提示。
确认提示，
实施下述任一项
■托盘补给部使用为ON时 (下图 的“设定”项目为“ON”时)
排出托盘板装满时，排出托盘板会移动到补给部，可以更换托盘。
(→P.4-3-3 ‘托盘的更换(托盘供料器)’)
■托盘补给部使用为OFF时 (下图 的“设定”项目为“OFF”时)
