NPM-W X/WXS EJM9DC-MB-06O-0 0 6-1-1 -3 调整气压 ( 主气压 ) 1 2 3 工作 开始前 压力的检查 2 操作手册 6-1-1 使用工具 : 六角扳手 (3 mm) 所需时间 : 3 分钟 ●主气压在规定值以外时，请调整。 拧松螺栓，卸下后侧压力表的保 护盖 ●卸下螺栓 ●螺栓 : 4 个 后侧压力表 保护盖 调整到规定值范围内 主气压用 调节器旋钮 ●调节器旋钮的操作方法 1: 向上拉起旋钮。 …
NPM-WX/WXS EJM9DC-MB-06O-00
1
6-1-1-2
2
2
确认真空泵的供给压
1
+
3
(显示从灰色变成蓝色，真空泵启动)
确认真空泵供给压 (压力表)
●压力规定值: -100~-87 kPa
NPM-WX/WXS EJM9DC-MB-06O-00
6-1-1-3

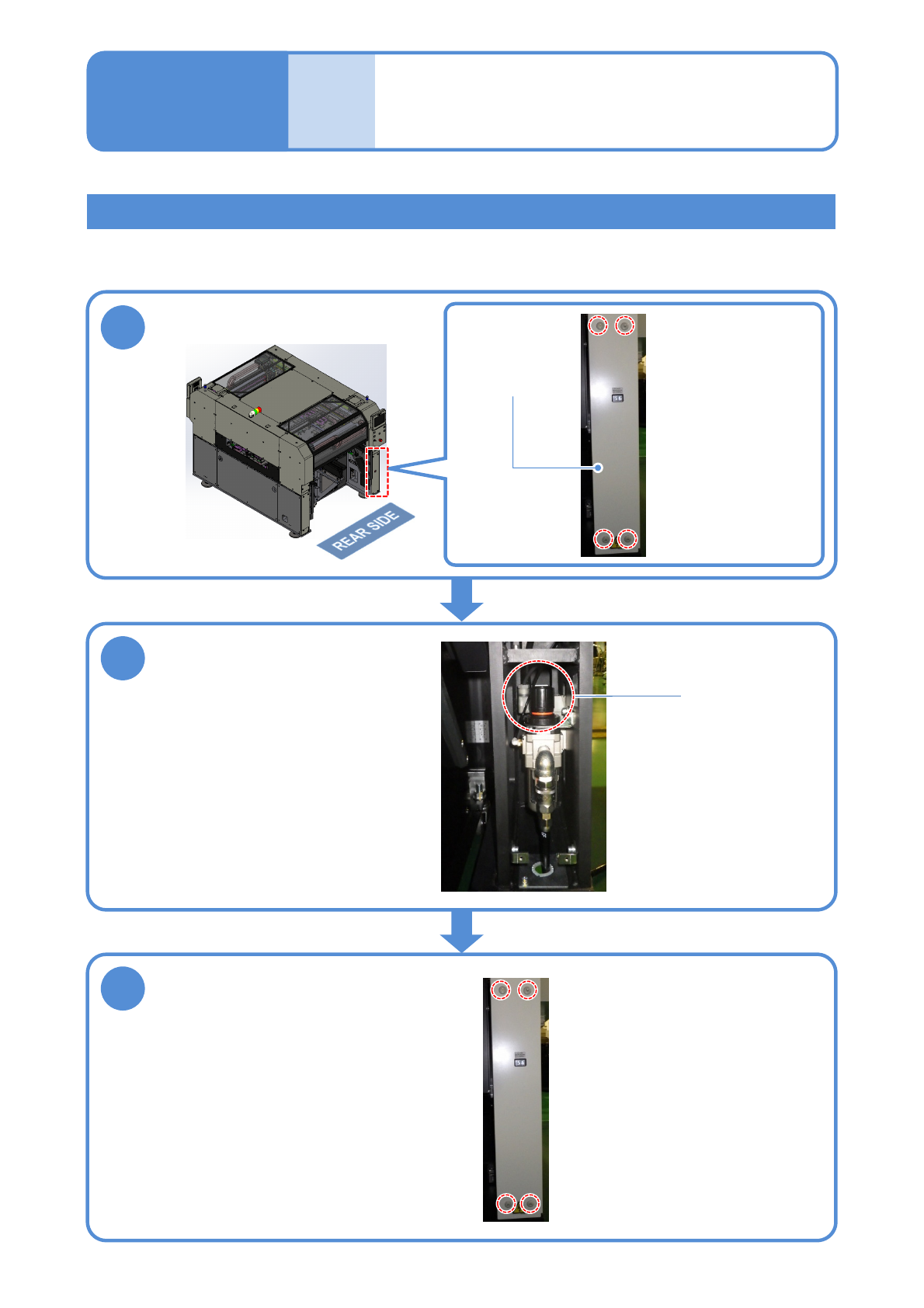

调整气压 (主气压)
1
2
3
工作
开始前
压力的检查 2
操作手册
6-1-1
使用工具: 六角扳手 (3 mm) 所需时间: 3 分钟
●主气压在规定值以外时，请调整。
拧松螺栓，卸下后侧压力表的保
护盖
●卸下螺栓
●螺栓: 4个
后侧压力表
保护盖
调整到规定值范围内
主气压用
调节器旋钮
●调节器旋钮的操作方法
1: 向上拉起旋钮。
2: 转动旋钮调整。
3: 压下旋钮。
安装后侧压力表的保护盖
●螺栓:4个
NPM-WX/WXS EJM9DC-MB-06O-00
6-1-1-4
