NPM-W X/WXS EJM9DC-MB-06O-0 0 4 5 6-1-1 -6 a b c 卸下主体前侧的内侧盖 ●卸下螺丝 ●螺丝 : 4 个 调整到规定值范围内 ● 调节器旋钮的操作方法 1: 向上拉起旋钮。 2: 转动旋钮调整。 3: 压下旋钮。 (b) 清扫吹气压用 调节器旋钮 (a) 真空破坏用 调节器旋钮 (c) 选购件气压用 调节器旋钮 (a) 真空破坏压 (8~12 kPa) (b) 清扫吹气压 (0.13 ~ 0…
NPM-WX/WXS EJM9DC-MB-06O-00
OFF SERVO ON
6-1-1-5

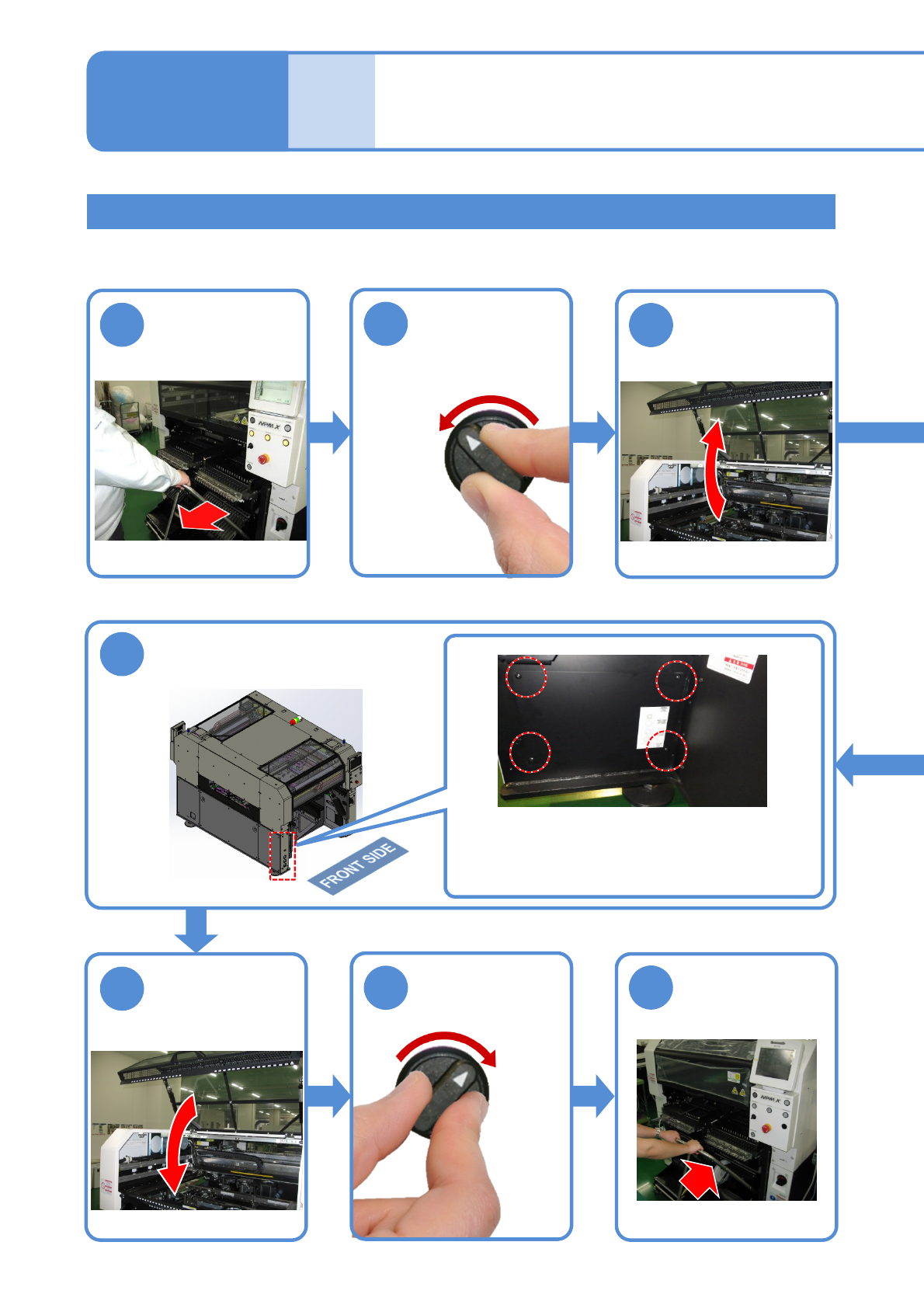

调整气压 (清扫吹气压、选购件用气压、真空破坏压)
1
2
3
6
8
9
7
OFF SERVO ON
工作
开始前
压力的检查 3
操作手册
6-1-1
使用工具: 十字螺丝刀 (No. 2) 扳手 (10 mm) 所需时间: 5 分钟
●清扫吹气压、选购件用气压、真空破坏压在规定值以外时，请调整。
卸下交换台车
(→P.2-4)
安装本体前侧的安全盖
●拧紧螺丝
●螺丝:4个
安装交换台车
(→P.2-4)
NPM-WX/WXS EJM9DC-MB-06O-00
4
5
6-1-1-6
a
b
c
卸下主体前侧的内侧盖
●卸下螺丝
●螺丝: 4 个
调整到规定值范围内
●调节器旋钮的操作方法
1: 向上拉起旋钮。
2: 转动旋钮调整。
3: 压下旋钮。
(b)清扫吹气压用
调节器旋钮
(a)真空破坏用
调节器旋钮
(c)选购件气压用
调节器旋钮
(a)真空破坏压
(8~12 kPa)
(b)清扫吹气压
(0.13 ~ 0.14 MPa)
(c)选购件用
(0.4 MPa)
NPM-WX/WXS EJM9DC-MB-06O-00
OFF SERVO ON
4
5
1
2
6
7
6-2-1
3
OFF SERVO ON
工作
结束前
元件排出箱的清扫
操作手册
6-2-1
使用工具: 不要 所需时间: 3 分钟 (前侧、后侧共计4处)
●请清扫元件排出箱。
●在工作结束前请清扫元件排出箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
对元件排出箱的清扫进行说明。
将X臂推向内侧
元件排出箱
把元件排出箱放
回原处
●确认元件排出箱是否正确
设置。
(如果没有正确设置，画
面会显示错误提示，设备
不能启动。
)
对准槽部进行设置。
废弃元件排出箱的元件
螺栓
元件排出箱
从下方往上取出元件排出箱。
