NPM-W X/WXS EJM9DC-MB-06O-0 0 OFF SERVO ON 4 5 1 2 6 7 6-2-1 3 OFF SERVO ON 工作 结束前 元件排出箱的清扫 操作手册 6-2-1 使用工具 : 不要 所需时间 : 3 分钟 ( 前侧、后侧共计 4 处 ) ● 请清扫元件排出箱。 ●在工作结束前请清扫元件排出箱。 ●生产过程中在排出箱装满之前请清 扫元件排出箱。 对元件排出箱的清扫进行说明。 将 X 臂推向内侧 …
NPM-WX/WXS EJM9DC-MB-06O-00
4
5
6-1-1-6
a
b
c

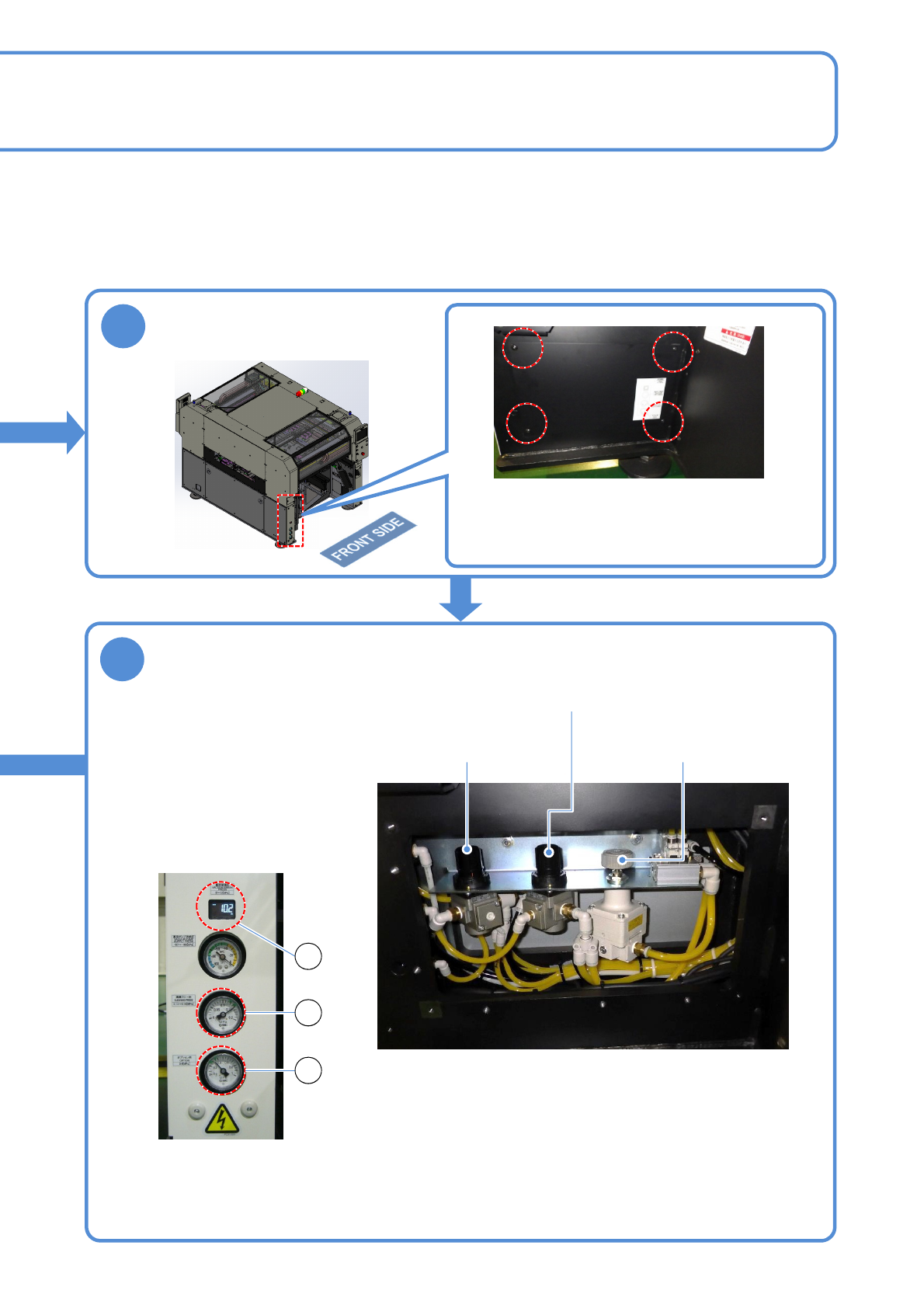

卸下主体前侧的内侧盖
●卸下螺丝
●螺丝: 4 个
调整到规定值范围内
●调节器旋钮的操作方法
1: 向上拉起旋钮。
2: 转动旋钮调整。
3: 压下旋钮。
(b)清扫吹气压用
调节器旋钮
(a)真空破坏用
调节器旋钮
(c)选购件气压用
调节器旋钮
(a)真空破坏压
(8~12 kPa)
(b)清扫吹气压
(0.13 ~ 0.14 MPa)
(c)选购件用
(0.4 MPa)
NPM-WX/WXS EJM9DC-MB-06O-00
OFF SERVO ON
4
5
1
2
6
7
6-2-1
3
OFF SERVO ON
工作
结束前
元件排出箱的清扫
操作手册
6-2-1
使用工具: 不要 所需时间: 3 分钟 (前侧、后侧共计4处)
●请清扫元件排出箱。
●在工作结束前请清扫元件排出箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
对元件排出箱的清扫进行说明。
将X臂推向内侧
元件排出箱
把元件排出箱放
回原处
●确认元件排出箱是否正确
设置。
(如果没有正确设置，画
面会显示错误提示，设备
不能启动。
)
对准槽部进行设置。
废弃元件排出箱的元件
螺栓
元件排出箱
从下方往上取出元件排出箱。
NPM-WX/WXS EJM9DC-MB-06O-00
2
1
3
6-2-2
工作
结束前
操作手册
6-2-2
空编带箱的清扫
(交换台车: 选购件)
使用工具: 不要 所需时间: 1分钟 (1个部位)
●请清扫交换台车的空编带箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
对空编带箱的清扫进行说明。
拉出空编带箱
●前后摇动编带箱数次，编带屑平整，这样就容易拉出来。
空编带箱
废弃空编带
把空编带箱
放回原处
