NPM-W X/WXS EJM9DC-MB-06O-00 2 1 3 6-2-2 工作 结束前 操作手册 6-2-2 空编带箱的清扫 ( 交换台车 : 选购件 ) 使用工具 : 不要 所需时间 : 1 分钟 (1 个部位 ) ●请清扫交换台车的空编带箱。 ●生产过程中在排出箱装满之前请清 扫元件排出箱。 对空编带箱的清扫进行说明。 拉出空编带箱 ●前后摇动编带箱数次，编带屑平整 ，这样就容易拉出来。 空编带箱 废弃空编带 把空编带箱 放…
NPM-WX/WXS EJM9DC-MB-06O-00
OFF SERVO ON
4
5
1
2
6
7
6-2-1
3
OFF SERVO ON
工作
结束前
元件排出箱的清扫
操作手册
6-2-1
使用工具: 不要 所需时间: 3 分钟 (前侧、后侧共计4处)
●请清扫元件排出箱。
●在工作结束前请清扫元件排出箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
对元件排出箱的清扫进行说明。

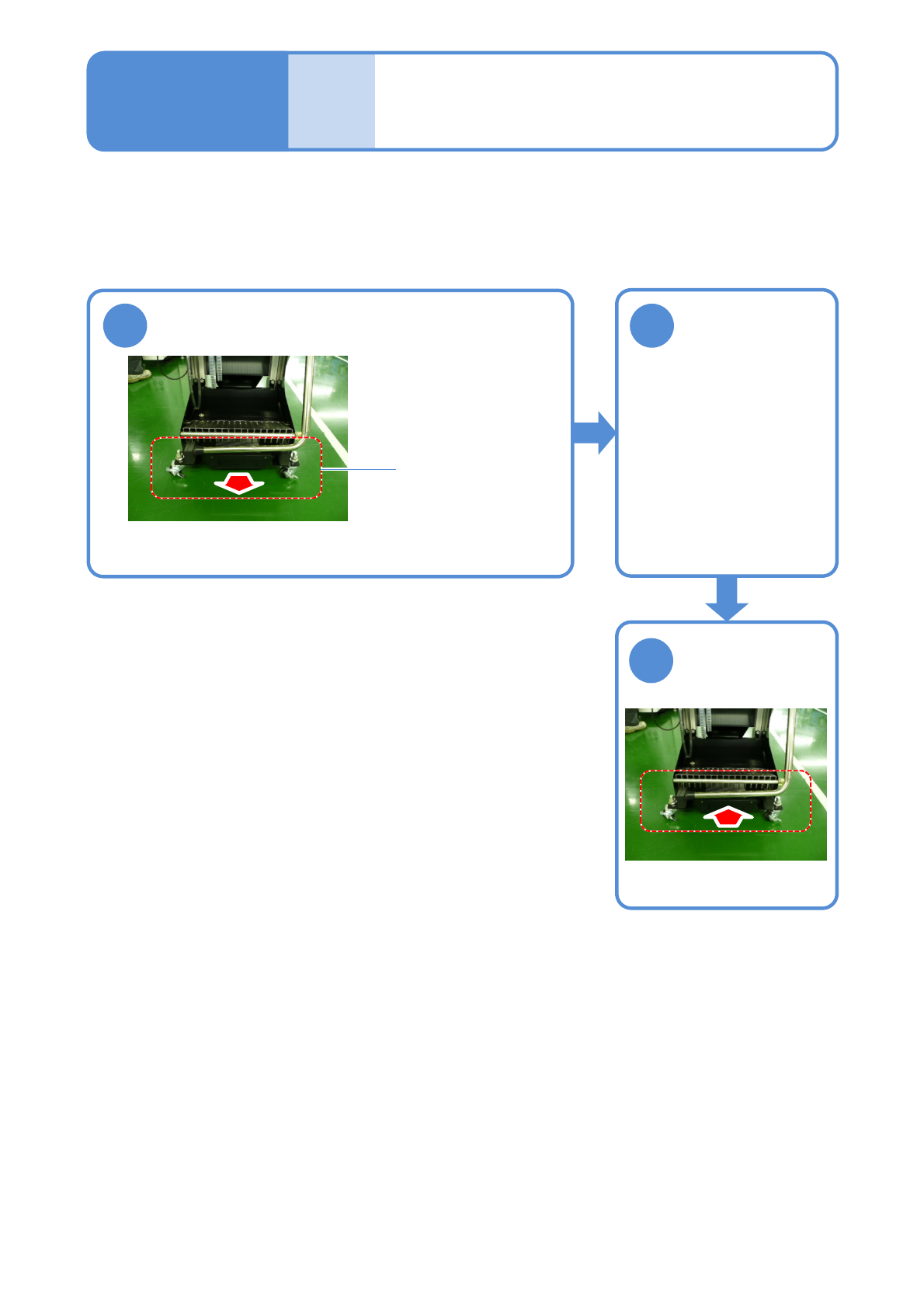

将X臂推向内侧
元件排出箱
把元件排出箱放
回原处
●确认元件排出箱是否正确
设置。
(如果没有正确设置，画
面会显示错误提示，设备
不能启动。
)
对准槽部进行设置。
废弃元件排出箱的元件
螺栓
元件排出箱
从下方往上取出元件排出箱。
NPM-WX/WXS EJM9DC-MB-06O-00
2
1
3
6-2-2
工作
结束前
操作手册
6-2-2
空编带箱的清扫
(交换台车: 选购件)
使用工具: 不要 所需时间: 1分钟 (1个部位)
●请清扫交换台车的空编带箱。
●生产过程中在排出箱装满之前请清扫元件排出箱。
对空编带箱的清扫进行说明。
拉出空编带箱
●前后摇动编带箱数次，编带屑平整，这样就容易拉出来。
空编带箱
废弃空编带
把空编带箱
放回原处
NPM-WX/WXS EJM9DC-MB-06O-00
随时
清扫托盘板上面
(全面)
目视检查拉出区
块部
目视检查托盘板是
否有弯曲
拉出区块部
托盘板上面
●若有裂纹或缺口，请勿使
用。
●有弯曲时，进行矫正。

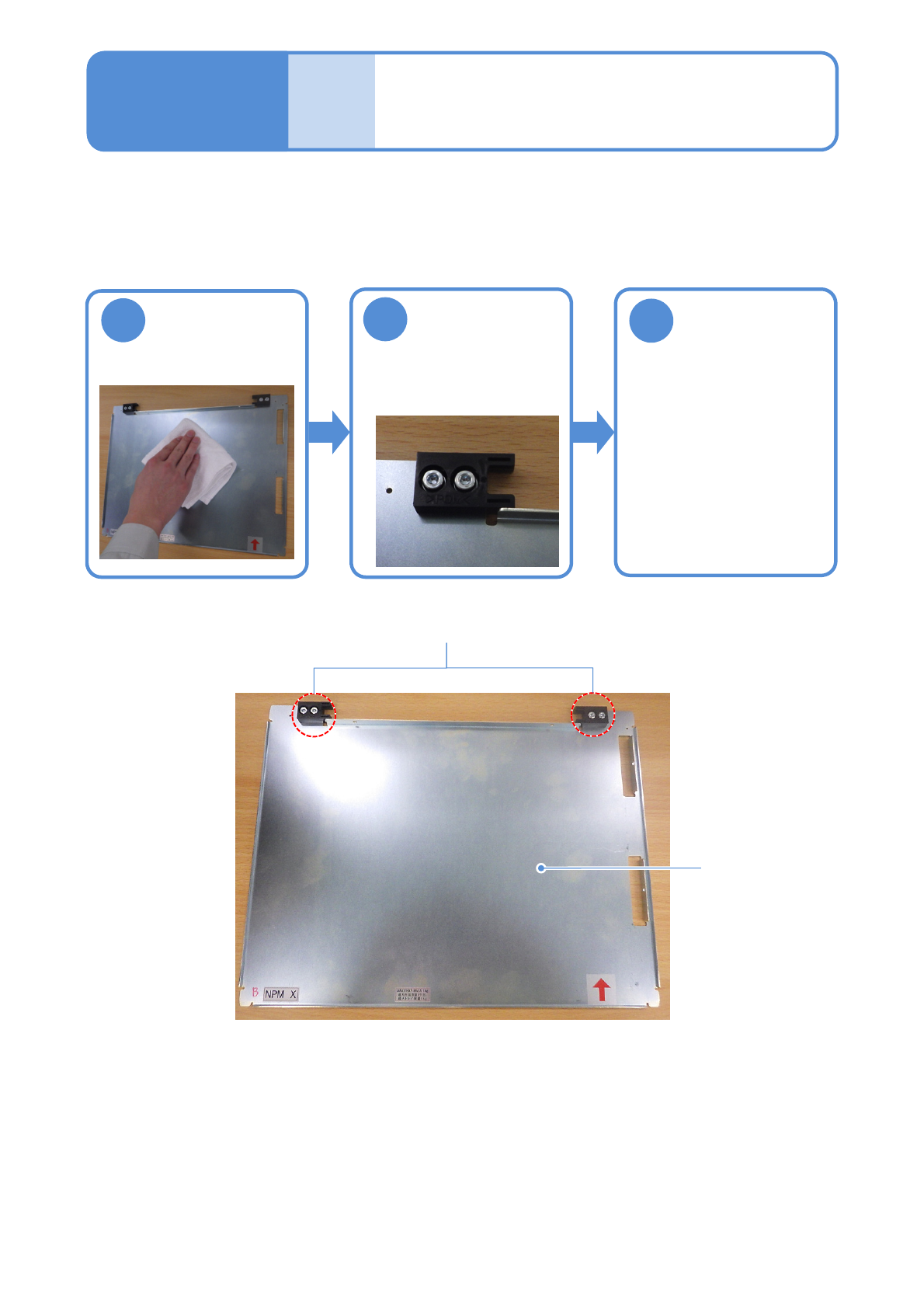

托盘板的清扫和检查
(托盘供料器托盘板:选购件)
2
1
3
6-3-1
操作手册
6-3-1
对托盘板的清扫和检查进行说明。
使用工具:棉纱布 所需时间:2 分钟(1 个部位)
