NPM-W X/WXS EJM9DC-MB-07O-0 0 7-2 -3 9 清扫吸嘴座 7 8 操作手册 7-2 清扫吸嘴座的锥形面 吸嘴座 锥形面 沾取无水酒精的 棉棒 ●使用棉棒除去油槽部以外的润滑脂 。 在油槽内补充润滑脂 夹扣 油槽 (1 处 ) ●使用润滑脂 : Barrierta IEL/V 卸下吸嘴过滤器 吸嘴座 7 mm 扳手 ( 旋转拧松 ) 六角扳手 吸嘴过滤器 六角扳手 : 从下往上看，按逆时 针方向旋转 吸嘴座…
NPM-WX/WXS
EJM9DC-MB-07O-00

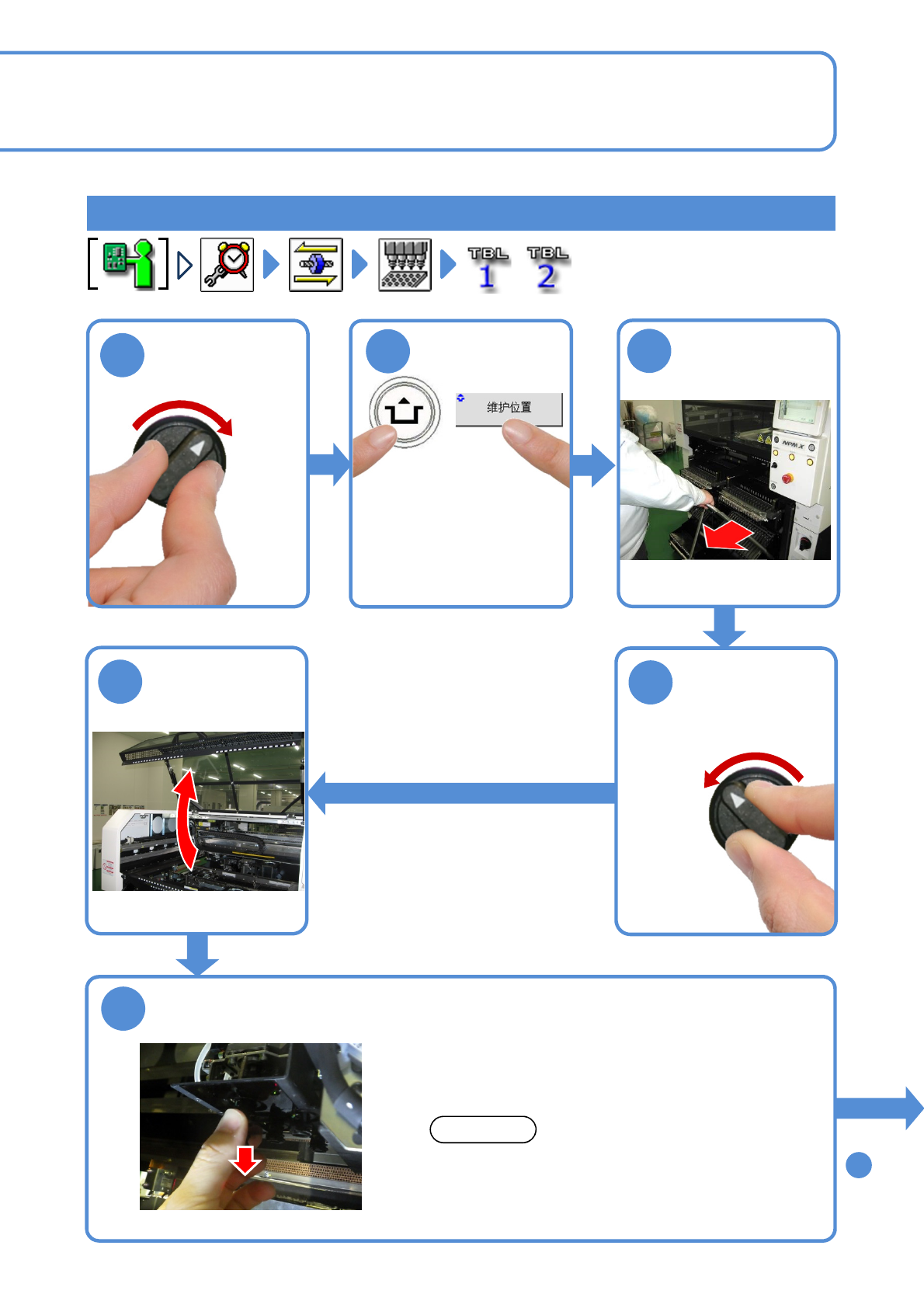

OFF SERVO ON
7-2-2
卸下吸嘴
6
卸下吸嘴
2
1
4
5
3
卸下交换台车
(→P.2-4)
OFF SERVO ON
●选择要清扫的
头的工作台
●请笔直卸下。如果倾斜，夹具夹扣可能会破损。
注意
●把贴装头移动到容易操作的位置。
●拿住吸嘴反射板的边缘，往下拉。
顺序
7
(前侧/后侧的X轴移动到退
避位置)
NPM-WX/WXS
EJM9DC-MB-07O-00
7-2-3
9
清扫吸嘴座
7
8
操作手册
7-2
清扫吸嘴座的锥形面
吸嘴座
锥形面
沾取无水酒精的
棉棒
●使用棉棒除去油槽部以外的润滑脂。
在油槽内补充润滑脂
夹扣
油槽 (1处)
●使用润滑脂: Barrierta IEL/V
卸下吸嘴过滤器
吸嘴座
7 mm扳手
(旋转拧松)
六角扳手
吸嘴过滤器
六角扳手:
从下往上看，按逆时
针方向旋转
吸嘴座的清扫 2
(4吸嘴贴装头、3吸嘴贴装头V2: 选购件)
NPM-WX/WXS
EJM9DC-MB-07O-00
7-2-4
10
使用气枪除去灰尘
11
12
吸嘴过滤器
气枪
(尖端部)
●从插入六角扳手的另一
侧吹气。因过滤器很
小，请注意吹气时不要
弄丢过滤器。
安装吸嘴过滤器
7 mm扳手
(旋转拧紧)
六角扳手:
从下往上看，按逆时
针方向旋转。
吸嘴座
六角扳手
吸嘴过滤器
●因过滤器很小，请注意不要弄丢过
滤器。
●即使不小心掉下，使其不会掉入设
备请事先把布摊开。
●如果灰尘不易去除，请更换过滤
器。
过滤器品号: N610168376AA
(与2/3吸嘴头所用的过滤器不同)
确认θ方向挡块的方向
吸嘴座
吸嘴
θ方向挡块
●设置时，把θ方向挡块的突起部位
和吸嘴边缘部较窄的沟槽相一致。
设置方向相反时会发生反弹，降低
贴装的精度。
顺序
13
