N7201A705C - 第277页
NPM-W X/WXS EJM9DC-MB-07O-0 0 7-2 -6 18 18 ● 只有在上载生产数据时 进行 以后的操作。 22 确认吸嘴配置 通过此操作来确认吸嘴底部的直径尺 寸。对吸嘴底部直径相 同而吸嘴种类不同的吸嘴不进行识别 ，请在安装时目视确认 吸嘴种类。 注意 ●在各自的吸嘴位置，可以通过配置 吸嘴的画面进行确认。 ●如果有错误，进行了 ～ 的操作后更换吸嘴， 再进行 ～ 的操作。 3 14 16 5 20 21 1…
NPM-WX/WXS
EJM9DC-MB-07O-00
∗∗∗∗∗
7-2-5
13
安装吸嘴
14
操作手册
7-2
●把较窄的沟槽对准θ方向挡
块，垂直提起。
●确认是否被夹紧。
●确认吸嘴的安装位置是否正
确。
安装吸嘴
刻印 (吸嘴No.) 较窄的沟槽
较宽的沟槽 吸嘴锥形面
OFF SERVO ON
15
顺序
へ
17
16
安装交换台车
(→P.2-4)
吸嘴座的清扫 3
(4吸嘴贴装头、3吸嘴贴装头V2: 选购件)
NPM-WX/WXS
EJM9DC-MB-07O-00
7-2-6
18
18
●只有在上载生产数据时
进行 以后的操作。
22
确认吸嘴配置
通过此操作来确认吸嘴底部的直径尺寸。对吸嘴底部直径相
同而吸嘴种类不同的吸嘴不进行识别，请在安装时目视确认
吸嘴种类。
注意
●在各自的吸嘴位置，可以通过配置吸嘴的画面进行确认。
●如果有错误，进行了 ～ 的操作后更换吸嘴，
再进行 ～ 的操作。
3
14
16
5
20
21
19
●请选择已清扫的头处的
工作台
17
确认吸嘴配置
NPM-WX/WXS
EJM9DC-MB-07O-00
7-3-1
基板支撑块 (支撑销自动更换
用) (选购件) 的清扫 1
操作手册
7-3
在这里对基板支撑块 (自动更换用) (选购件) 的清扫进行说明。
使用工具: 棉纱布等 所需时间: 20 分钟
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。

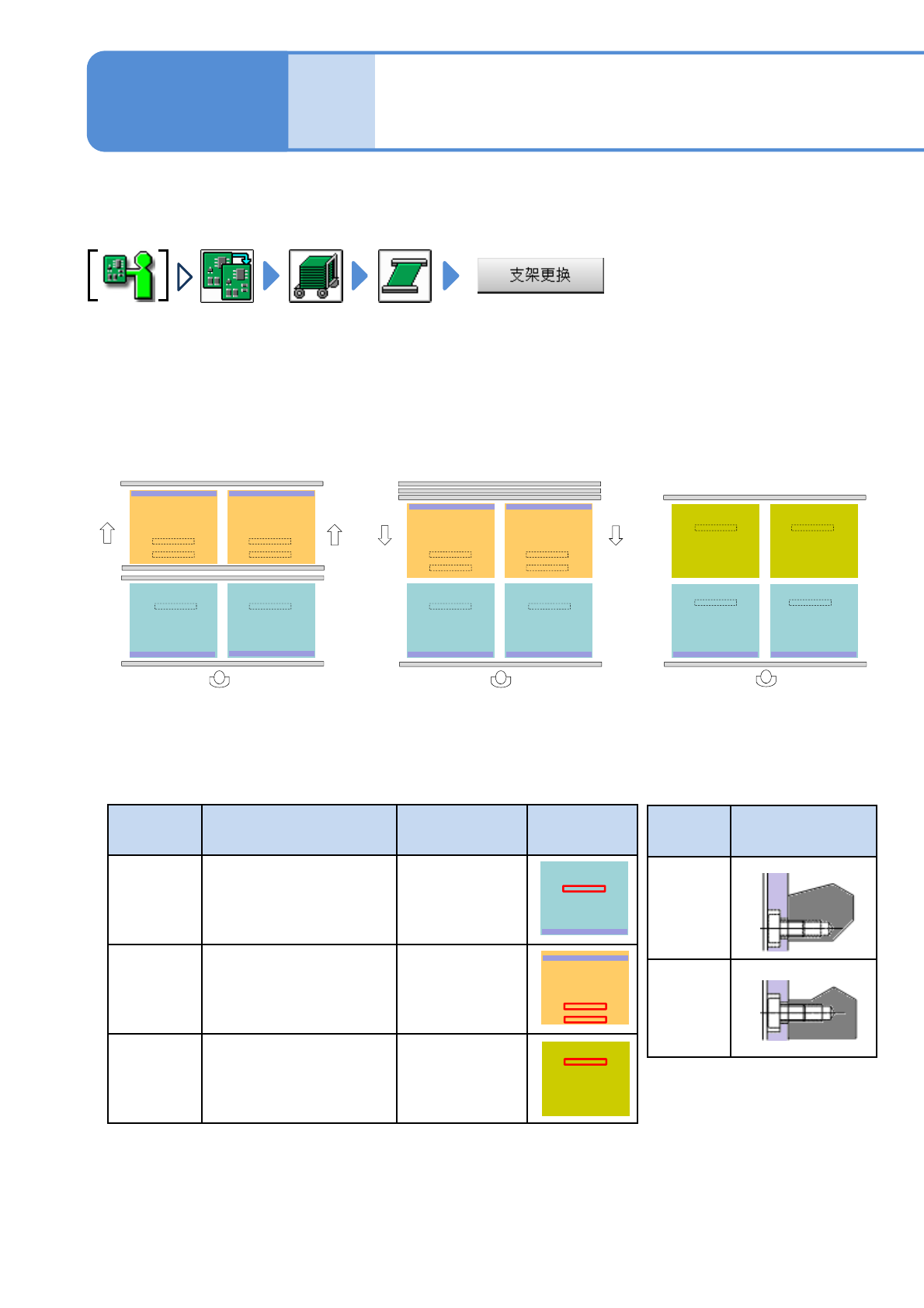

＜基板支撑块的配置图＞
●双轨传送带的双轨模式和单轨模式的Rear (后) 侧的基板支撑块的配置是不同的。
●双轨传送带和单轨传送带的Rear (后) 侧的基板支撑块是不同的。
(Rear)
B
(Rear)
B
A
(Front)
(Rear)
B
(Rear)
B
A
(Front)
A
(Front)
跟前侧
配置
跟前侧
配置
内侧
配置
内侧
配置
■双轨传送带
(单轨模式时)
■双轨传送带
(双轨模式时)
(Rear)
C
(Rear)
C
A
(Front)
A
(Front)
■单轨传送带
A
(Front)
※对双轨传送带的A、B基板的支撑块安装错误时，
就不能变更到单轨模式的配置。
机种
背面块的
侧面形状
NPM-X
系列
NPM-X
系列以外
基板支撑块 配置 品号
背面的块的
配置
A
双轨传送带Front所用的
单轨传送带Front所用的
MTKA007655AA
B
双轨传送带Rear所用的
MTKA007656AA
C
单轨传送带Rear所用的
MTKA014243AA
※基板支撑块(用于支撑销自动更换的)是NPM-X系列的专用品。
NPM-X系列以外机种的基板支撑块不能使用。
A
B
C
