NPM-W X/WXS EJM9DC-MB-07O-0 0 1 2 7-3 -2 3 顺序 9 5 4 7 用棉纱布盖在 多功能识别照相机 V2 上 6 8 卸下交换台车 ( → P.2-4) ACTIVATION ACTIVATION 将供料器工作台盖 倒向内侧 OFF SERVO ON ● 用手指从基板支撑快的下面 往上抬，固定的锁扣就会被 解除。 选择基台后 确认提示 ●请注意不要在多功能识别照 相机 V2 (LED 照明 ) 上…
NPM-WX/WXS
EJM9DC-MB-07O-00
7-3-1
基板支撑块 (支撑销自动更换
用) (选购件) 的清扫 1
操作手册
7-3
在这里对基板支撑块 (自动更换用) (选购件) 的清扫进行说明。
使用工具: 棉纱布等 所需时间: 20 分钟
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
＜基板支撑块的配置图＞
●双轨传送带的双轨模式和单轨模式的Rear (后) 侧的基板支撑块的配置是不同的。
●双轨传送带和单轨传送带的Rear (后) 侧的基板支撑块是不同的。
(Rear)
B
(Rear)
B
A
(Front)
(Rear)
B
(Rear)
B
A
(Front)
A
(Front)
跟前侧
配置
跟前侧
配置
内侧
配置
内侧
配置
■双轨传送带
(单轨模式时)
■双轨传送带
(双轨模式时)
(Rear)
C
(Rear)
C
A
(Front)
A
(Front)
■单轨传送带
A
(Front)
※对双轨传送带的A、B基板的支撑块安装错误时，
就不能变更到单轨模式的配置。
机种
背面块的
侧面形状
NPM-X
系列
NPM-X
系列以外
基板支撑块 配置 品号
背面的块的
配置
A
双轨传送带Front所用的
单轨传送带Front所用的
MTKA007655AA
B
双轨传送带Rear所用的
MTKA007656AA
C
单轨传送带Rear所用的
MTKA014243AA
※基板支撑块(用于支撑销自动更换的)是NPM-X系列的专用品。
NPM-X系列以外机种的基板支撑块不能使用。
A
B
C
NPM-WX/WXS
EJM9DC-MB-07O-00
1
2

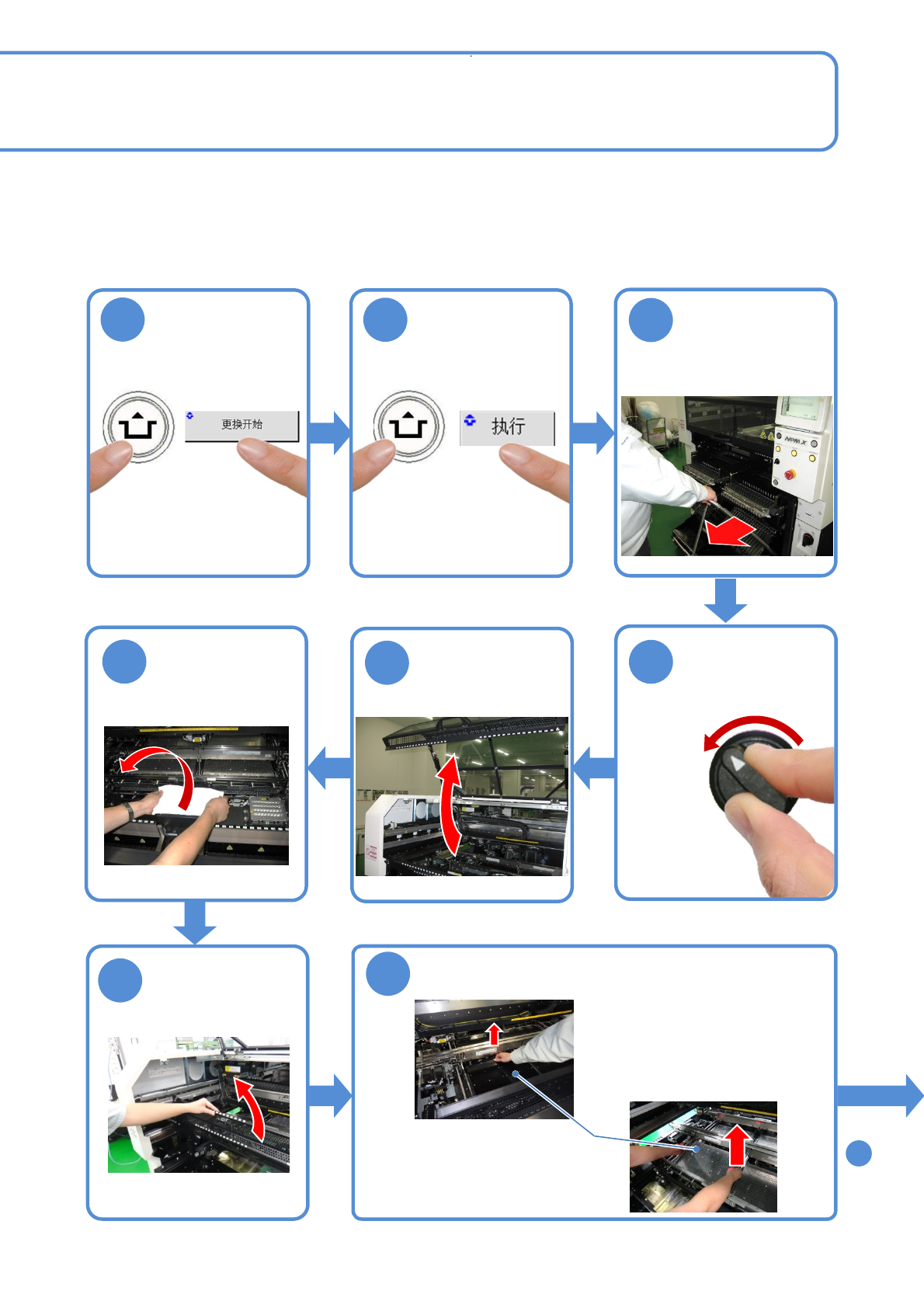

7-3-2
3
顺序
9
5
4
7
用棉纱布盖在
多功能识别照相机
V2上
6
8
卸下交换台车
(→P.2-4)
ACTIVATION ACTIVATION
将供料器工作台盖
倒向内侧
OFF SERVO ON
●用手指从基板支撑快的下面
往上抬，固定的锁扣就会被
解除。
选择基台后
确认提示
●请注意不要在多功能识别照
相机V2 (LED照明) 上掉落
物体或者撞击。
●当在基板支撑块上存在支撑
销时，请小心不要掉落。
卸下基板支撑块
基板支撑块
(前侧/后侧的X轴移动到退
避位置)
NPM-WX/WXS
EJM9DC-MB-07O-00
OFF SERVO ON
7-3-3
9
10
12 11
13
15 16
14
安装交换台车
(→P.2-4)
ACTIVATION
清扫基板座和基板
支撑块
●基板支撑块 (自动更换用)
的上面，请用蘸了酒精的
棉纱布擦拭。
●请勿用锋利勿损伤基板支
撑块 (自动更换用) 上面的
涂料。
平稳 (无倾斜) 地安装基板支撑块
(否则会与轨道产生干涉)
基板支撑块
取下棉纱布
安装供料器工作台
盖
操作手册
7-3
基板支撑块 (支撑销自动更换
用) (选购件) 的清扫 2
