NPM-W X/WXS EJM9DC-MB-07O-0 0 7-3 -4 17 ACTIVATION 注意 ●清扫基板支撑块时，请同时确认支撑销的状态。 ( 如果 支撑销尖端部留有助焊剂时，请使 用棉纱布擦 拭。 ) 注意 ●对支撑销 ( 自动更换用 ) 请勿施加落下等强烈压力。 可能会变形。另外，请勿使用发生变 形的支撑销。 ●请注意不要让支撑销自动更换用的 支撑销的吸引孔发生堵塞。 吸引孔 确认提示 ( 确认基板支撑块下降到原点 )
NPM-WX/WXS
EJM9DC-MB-07O-00
OFF SERVO ON
7-3-3
9
10
12 11
13
15 16
14

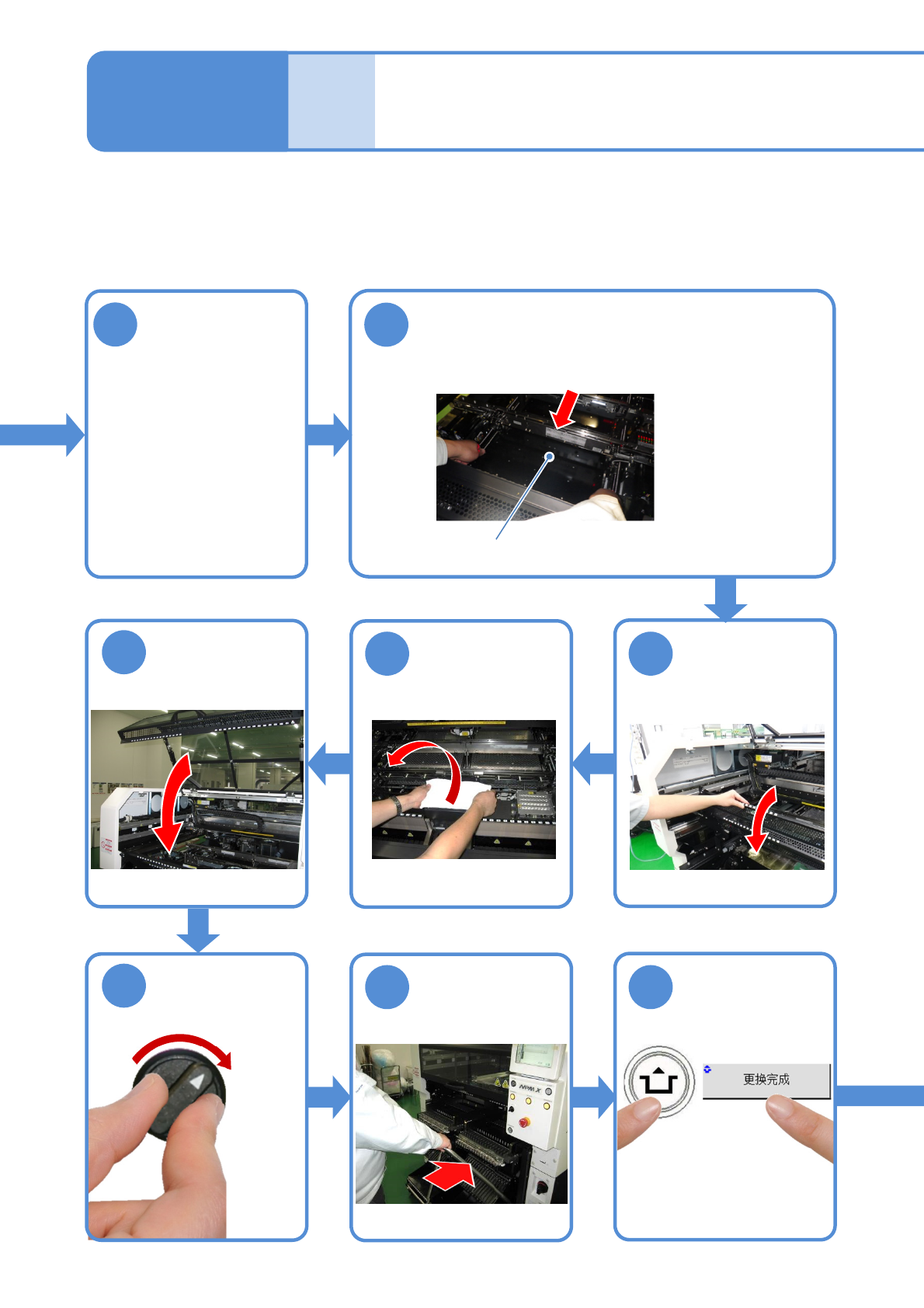

安装交换台车
(→P.2-4)
ACTIVATION
清扫基板座和基板
支撑块
●基板支撑块 (自动更换用)
的上面，请用蘸了酒精的
棉纱布擦拭。
●请勿用锋利勿损伤基板支
撑块 (自动更换用) 上面的
涂料。
平稳 (无倾斜) 地安装基板支撑块
(否则会与轨道产生干涉)
基板支撑块
取下棉纱布
安装供料器工作台
盖
操作手册
7-3
基板支撑块 (支撑销自动更换
用) (选购件) 的清扫 2
NPM-WX/WXS
EJM9DC-MB-07O-00
7-3-4
17
ACTIVATION
注意
●清扫基板支撑块时，请同时确认支撑销的状态。(如果支撑销尖端部留有助焊剂时，请使用棉纱布擦
拭。)
注意
●对支撑销 (自动更换用) 请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销。
●请注意不要让支撑销自动更换用的支撑销的吸引孔发生堵塞。
吸引孔
确认提示
(确认基板支撑块下降到原点)
NPM-WX/WXS
EJM9DC-MB-07O-00
基板支撑块 (标准) 的清扫 1
7-4-1
操作手册
7-4
在这里对基板支撑块 (整体更换用) (选购件) 的清扫进行说明。
使用工具: 棉纱布等 双轨传送带所需时间: 20 分钟
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
＜基板支撑块的配置图＞
●双轨传送带的双轨模式和单轨模式的Rear (后) 侧的基板支撑块的配置是不同的。
●双轨传送带和单轨传送带的Rear (后) 侧的基板支撑块是不同的。
(Rear)
B
(Rear)
B
A
(Front)
(Rear)
B
(Rear)
B
A
(Front)
A
(Front)
(Rear)
A
(Rear)
A
A
(Front)
A
(Front)
A
(Front)
机种
背面块的
侧面形状
NPM-X
系列
NPM-X
系列以外
基板支撑块
配置 品号
背面的块的
配置
A
双轨传送带Front所用的
单轨传送带Front所用的
单轨传送带Rear所用的
MTKA008382AA
B
双轨传送带Rear所用的
MTKA008383AA
※基板支撑块 (标准)是NPM-X系列的专用品。
NPM-X系列以外机种的基板支撑块不能使用。
A
B
■双轨传送带
(单轨模式时)
■双轨传送带
(双轨模式时)
■单轨传送带
跟前侧
配置
跟前侧
配置
内侧
配置
内侧
配置
※对双轨传送带的A、B基板的支撑块安装错误时，
就不能变更到单轨模式的配置。
