NPM-W X/WXS EJM9DC-MB-07O-0 0 基板支撑块 ( 标准 ) 的清扫 1 7-4 -1 操作手册 7-4 在这里对基板支撑块 ( 整体更换用 ) ( 选购件 ) 的清扫进行说明。 使用工具 : 棉纱布等 双轨传送带所需时间 : 20 分钟 ●基板支撑块和基板座上如果有灰尘 ，是造成基板支撑块安装不良、 基板破损的原因。 ＜基板支撑块的配置图＞ ●双轨传送带的双轨模式和单轨模式的 Rear ( 后 ) 侧的基板支撑…
NPM-WX/WXS
EJM9DC-MB-07O-00
7-3-4
17
ACTIVATION
注意
●清扫基板支撑块时，请同时确认支撑销的状态。(如果支撑销尖端部留有助焊剂时，请使用棉纱布擦
拭。)
注意

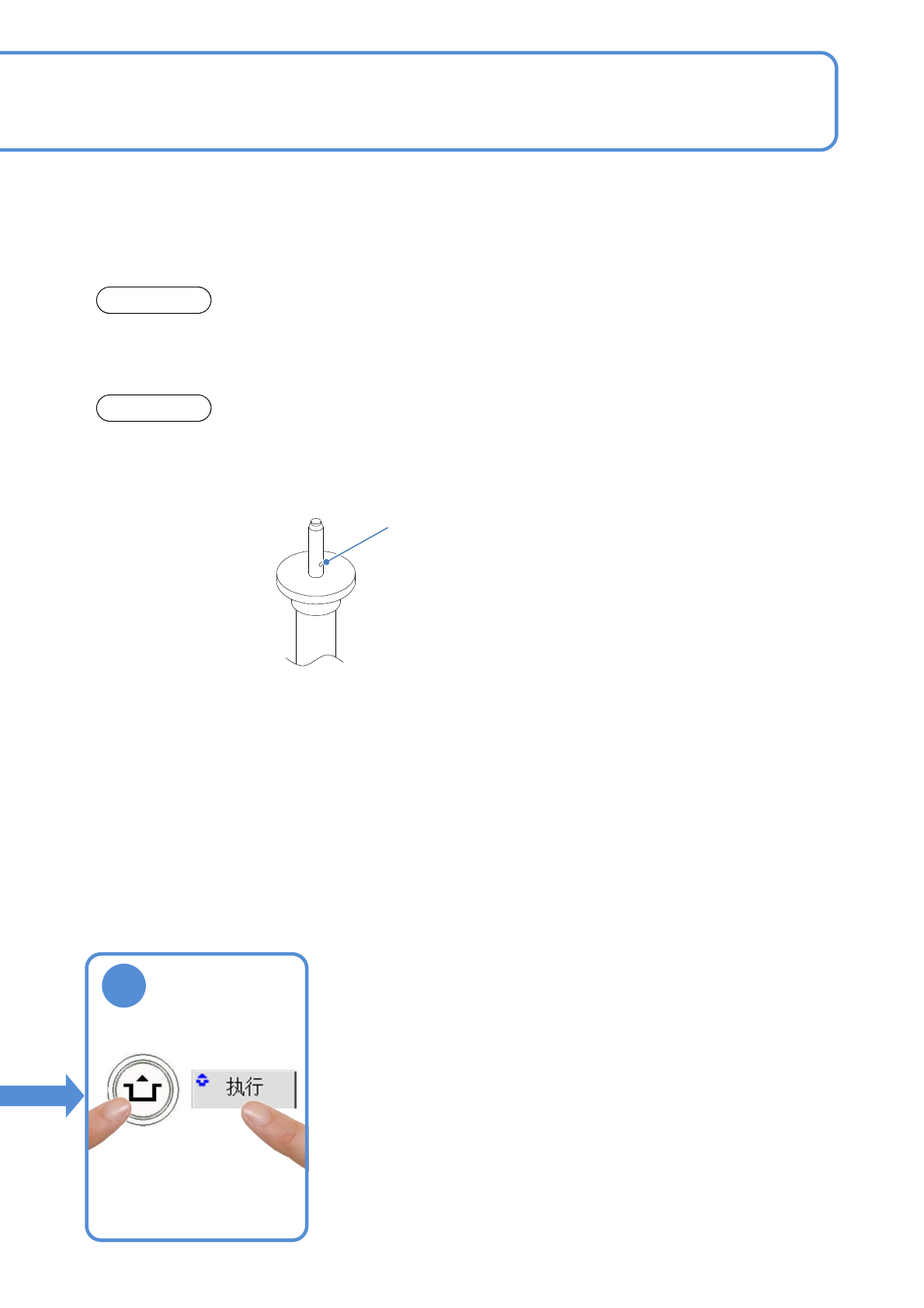

●对支撑销 (自动更换用) 请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销。
●请注意不要让支撑销自动更换用的支撑销的吸引孔发生堵塞。
吸引孔
确认提示
(确认基板支撑块下降到原点)
NPM-WX/WXS
EJM9DC-MB-07O-00
基板支撑块 (标准) 的清扫 1
7-4-1
操作手册
7-4
在这里对基板支撑块 (整体更换用) (选购件) 的清扫进行说明。
使用工具: 棉纱布等 双轨传送带所需时间: 20 分钟
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。

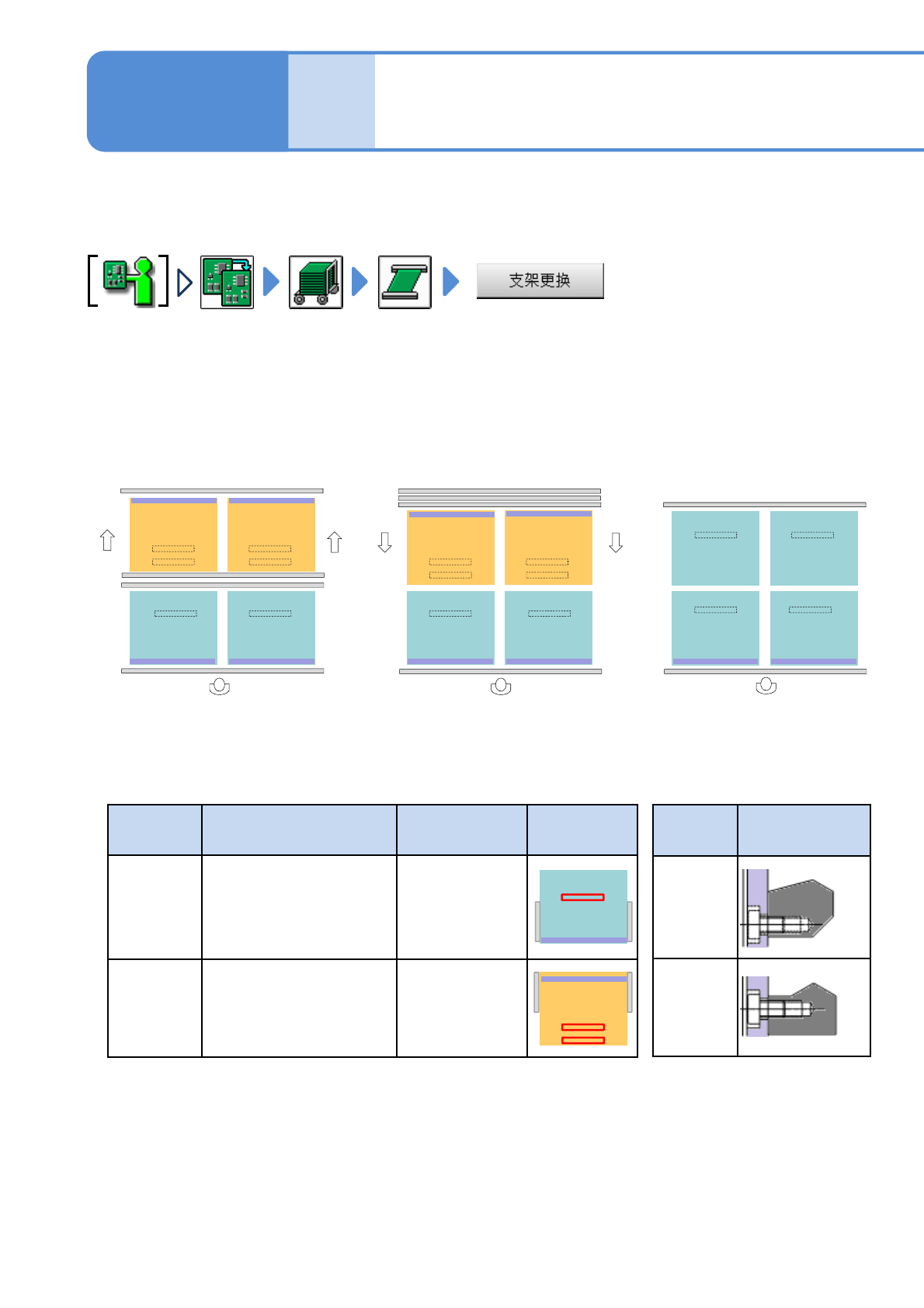

＜基板支撑块的配置图＞
●双轨传送带的双轨模式和单轨模式的Rear (后) 侧的基板支撑块的配置是不同的。
●双轨传送带和单轨传送带的Rear (后) 侧的基板支撑块是不同的。
(Rear)
B
(Rear)
B
A
(Front)
(Rear)
B
(Rear)
B
A
(Front)
A
(Front)
(Rear)
A
(Rear)
A
A
(Front)
A
(Front)
A
(Front)
机种
背面块的
侧面形状
NPM-X
系列
NPM-X
系列以外
基板支撑块
配置 品号
背面的块的
配置
A
双轨传送带Front所用的
单轨传送带Front所用的
单轨传送带Rear所用的
MTKA008382AA
B
双轨传送带Rear所用的
MTKA008383AA
※基板支撑块 (标准)是NPM-X系列的专用品。
NPM-X系列以外机种的基板支撑块不能使用。
A
B
■双轨传送带
(单轨模式时)
■双轨传送带
(双轨模式时)
■单轨传送带
跟前侧
配置
跟前侧
配置
内侧
配置
内侧
配置
※对双轨传送带的A、B基板的支撑块安装错误时，
就不能变更到单轨模式的配置。
NPM-WX/WXS
EJM9DC-MB-07O-00
1
2
7-4-2
3

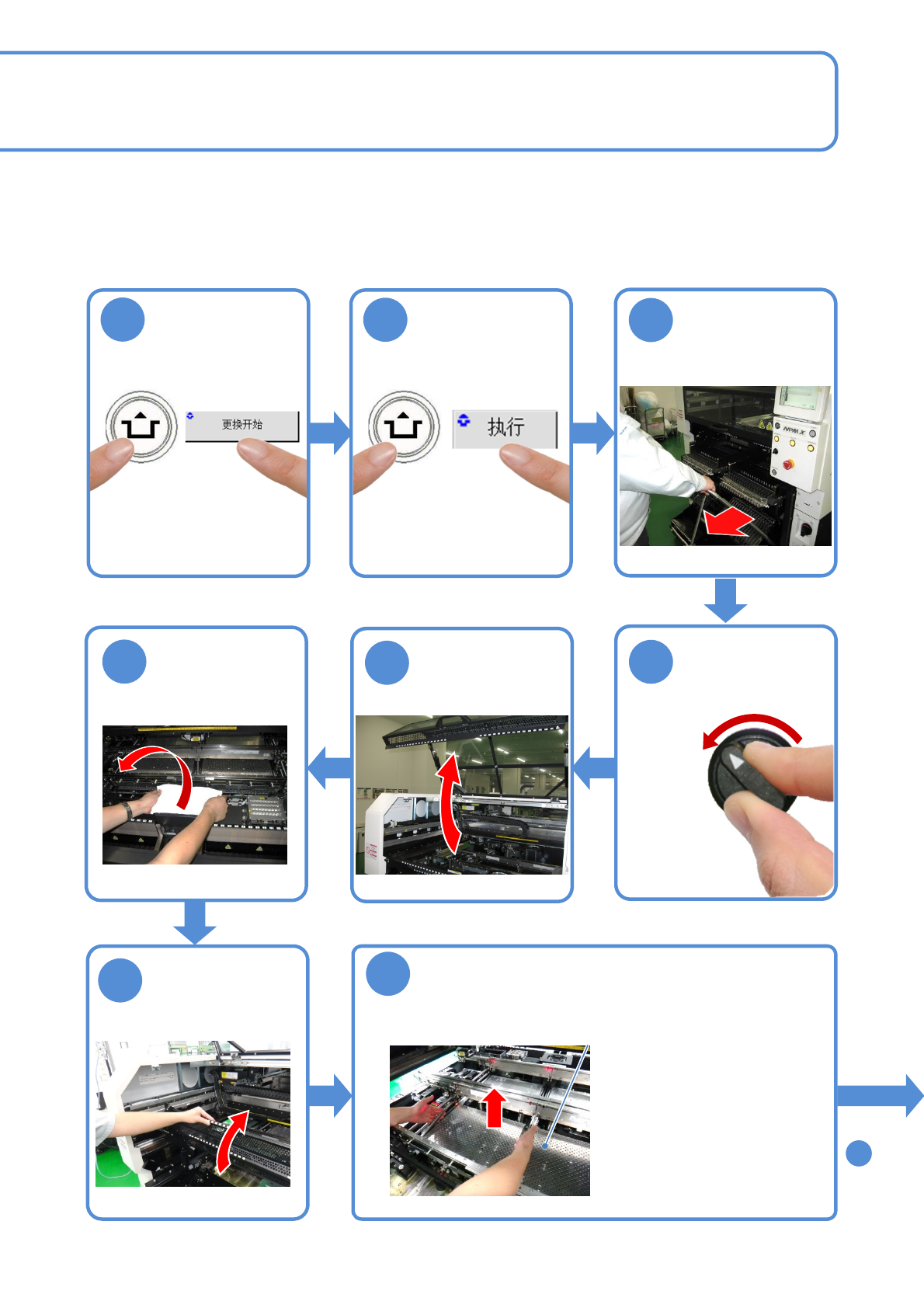

顺序
へ
9
5
4
7
用棉纱布盖在
多功能识别照相机
V2上
6
8
卸下交换台车
(→P.2-4)
ACTIVATION
ACTIVATION
OFF SERVO ON
确认提示
将供料器工作台盖
倒向内侧
卸下基板支撑块
基板支撑块
●请注意不要在多功能识别照
相机V2 (LED照明) 上掉落
物体或者撞击。
●当在基板支撑块上存在支撑
销时，请小心不要掉落。
(前侧/后侧的X轴移动到退
避位置)
