NPM-WX/WXS EJM9DC-MB-08O-00

8-1-1-11

识别单元的构成 4

轻量8吸嘴贴装头 4吸嘴贴装头/3吸嘴贴装头V2

外形尺寸 L 100 x W 40 mm 以下

*2)

L 120 x W 90 mm 以下

*2) *3)

L 150 x W 25 mm 以下

*2)

引线间距 0.5 mm 以上

引线宽度 0.2 mm 以上

引线形状从机身部分起的引线突出量需在1 mm 以上。

其他形状

在垂直方向需要没有连接器销的布线贯通孔。

连接器销没有朝下方露出。

下面平面部在 0.2 mm 以上

规格

设备规格/基本性能 6

操作手册

8-1-1

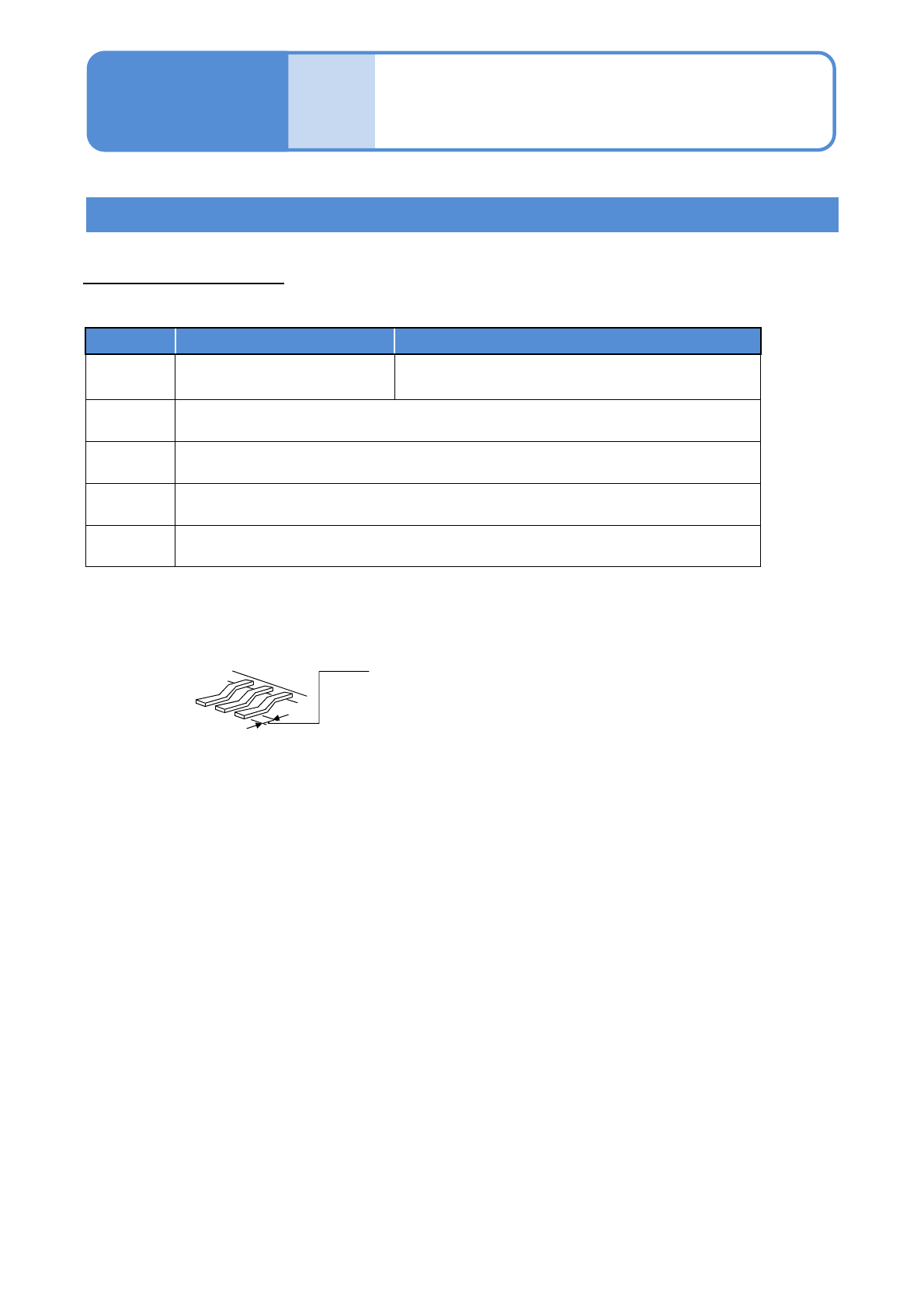

连接器识别条件 (类型3)

能够进行贴装的连接器的一般性条件如下所示

*1)

。

供给形态: 编带、棒状

・引线共面性的测量范围为±0.5 mm。

・引线下面的平面部需要在0.2 mm以上。

*1) 基本上通过样品来研讨可否贴装，并通过实验进行可否判断。

*2) 贴装大型连接器时，有时存在其他的因吸着位置与识别范围关系所致的尺寸限制。

*3) 识别范围超过W 45 mm并且在80 mm以下时，需要分割识别。

● 详细内容请询问。

・根据引线下面的表面状态，有时会发生无法识别的情形。

NPM-WX/WXS EJM9DC-MB-08O-00

8-1-2-1

规格

基板的传送方向1

操作手册

8-1-2

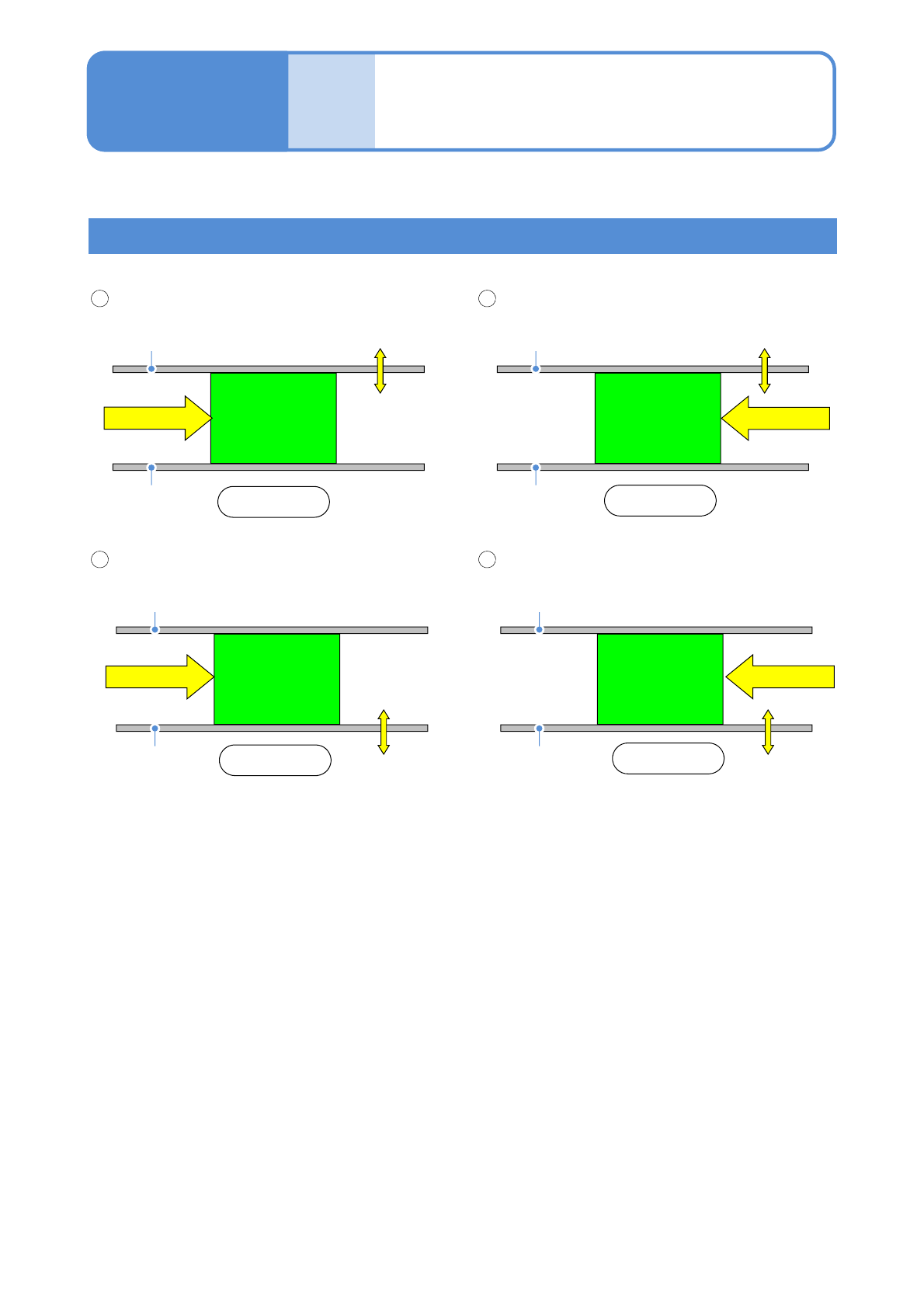

●基板流动方向的更改，作为选项来对应。

可动轨道

■标准

■选购件

1 2

单轨传送带

从左向右输送、前侧基准从右向左输送、前侧基准

基板搬送方向

前侧

基准轨道

前侧

从左向右输送、内侧基准

从右向左输送、内侧基准

基准轨道

基板搬送方向

前侧

NPM-WX/WXS EJM9DC-MB-08O-00

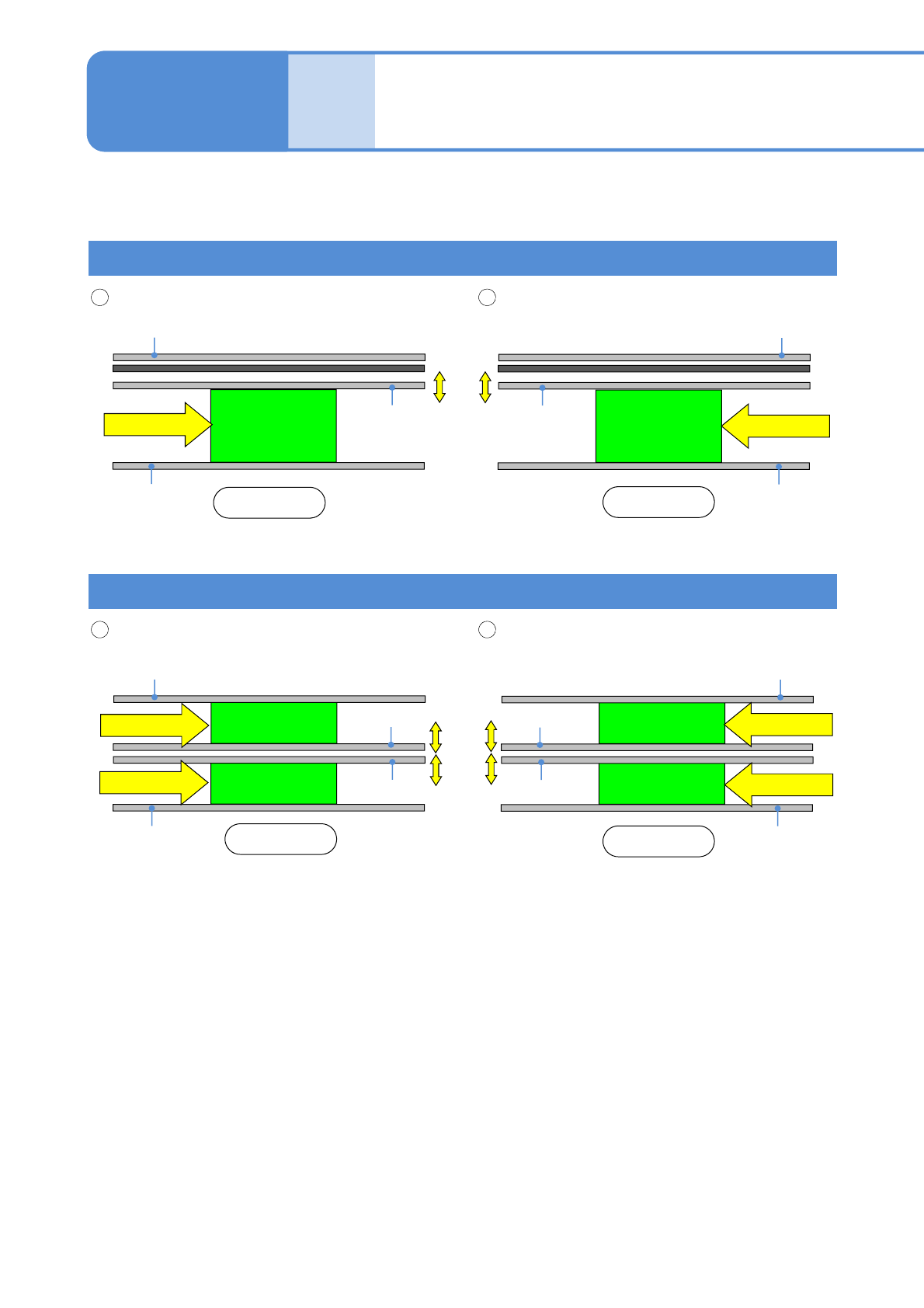

双轨传送带时的单轨模式

● 基板流动方向的更改，作为选项来对应。

● 若要改成以内侧为基准 (单轨模式时) 的状态，是将传送带翻转过来进行应对。

从左向右输送、前侧基准从右向左输送、前侧基准

1 2

双轨传送带时的双轨模式

8-1-2-2

规格

基板的传送方向 2

操作手册

8-1-2

从左向右输送、前侧基准

基准轨道

从右向左输送、前侧基准

基准轨道

基板搬送方向

可动轨道

基准轨道

前侧
