NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-4 -1 项目 规格 尺寸 (mm) 单轨传送带 单轨模式 ● 最小 : L 50 x W 50 ● 最大 : L 750 x W 610 双轨传送带 单轨模式 ● 最小 : L 50 x W 50 ● 最大 : L 750 x W 590 双轨模式 ● 最小 : L 50 x W 50 ● 最大 : L 750 x W 300 厚度 (mm) 0.3 ～ 8.0 重量…
NPM-WX/WXS EJM9DC-MB-08O-00
■连接17 x 17 台车时
外形尺寸
基板搬送高度
气体
电源
FRONT SIDE
交换台车交换台车
FRONT SIDE
交换台车
(单位:mm)
基板搬送基准
(前轨道)
基板搬送基准
(前轨道)
通知
●插图的比例尺寸从严格角度来看，与实际设备可能不一致。在决定生产构成、尺寸等时，请另外申
请资料。
●设备的下面如果要放置导管，需要与设备之间空开40 mm以上的距离。
8-1-3-2
NPM-WX/WXS EJM9DC-MB-08O-00

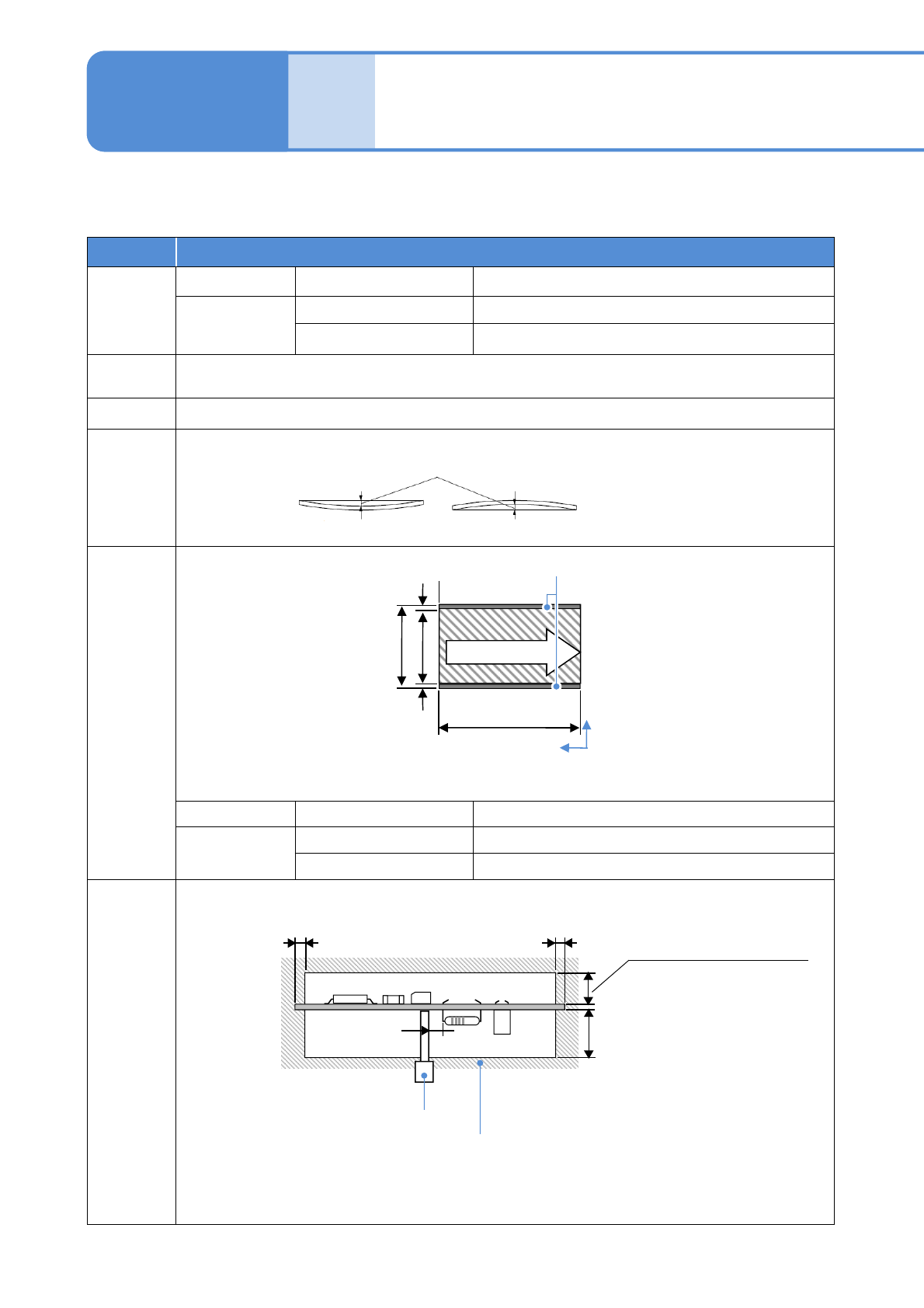

8-1-4-1
项目 规格
尺寸
(mm)
单轨传送带 单轨模式
●最小: L 50 x W 50 ●最大: L 750 x W 610
双轨传送带
单轨模式
●最小: L 50 x W 50 ●最大: L 750 x W 590
双轨模式
●最小: L 50 x W 50 ●最大: L 750 x W 300
厚度
(mm)
0.3 ～ 8.0
重量 (kg)
3.0 以下 (贴装后的重量)
基板弯曲
容许范围
(mm)
贴装可能
范围(mm)
单轨传送带 单轨模式
a:50 ~ 610 b:44 ~ 604 c:3 d:50 ~ 750
双轨传送带
单轨模式
a:50 ~ 590 b:44 ~ 584 c:3 d:50 ~ 750
双轨模式
a:50 ~ 300 b:44 ~ 294 c:3 d:50 ~ 750
死区
(mm)
Y
X
固定侧
a b
c
d
c
基板传送方向
禁止有元件的范围
轻量16吸嘴贴装头: 最大 6.5
轻量8吸嘴贴装头: 最大 12
4吸嘴贴装头:最大 40
3吸嘴贴装头V2:最大 40
支撑销
*1）
3
28
*1)
3
规格
对应基板规格
操作手册
8-1-4
禁止有元件的范围
1)
1) 离背面元件距离需在2 mm以上。
●基板支撑块由客户制作时，请向本公司咨询。
弯曲量
向上弯曲: 0.5 以内
向下弯曲: 0.5 以内
基板断面
NPM-WX/WXS EJM9DC-MB-08O-00

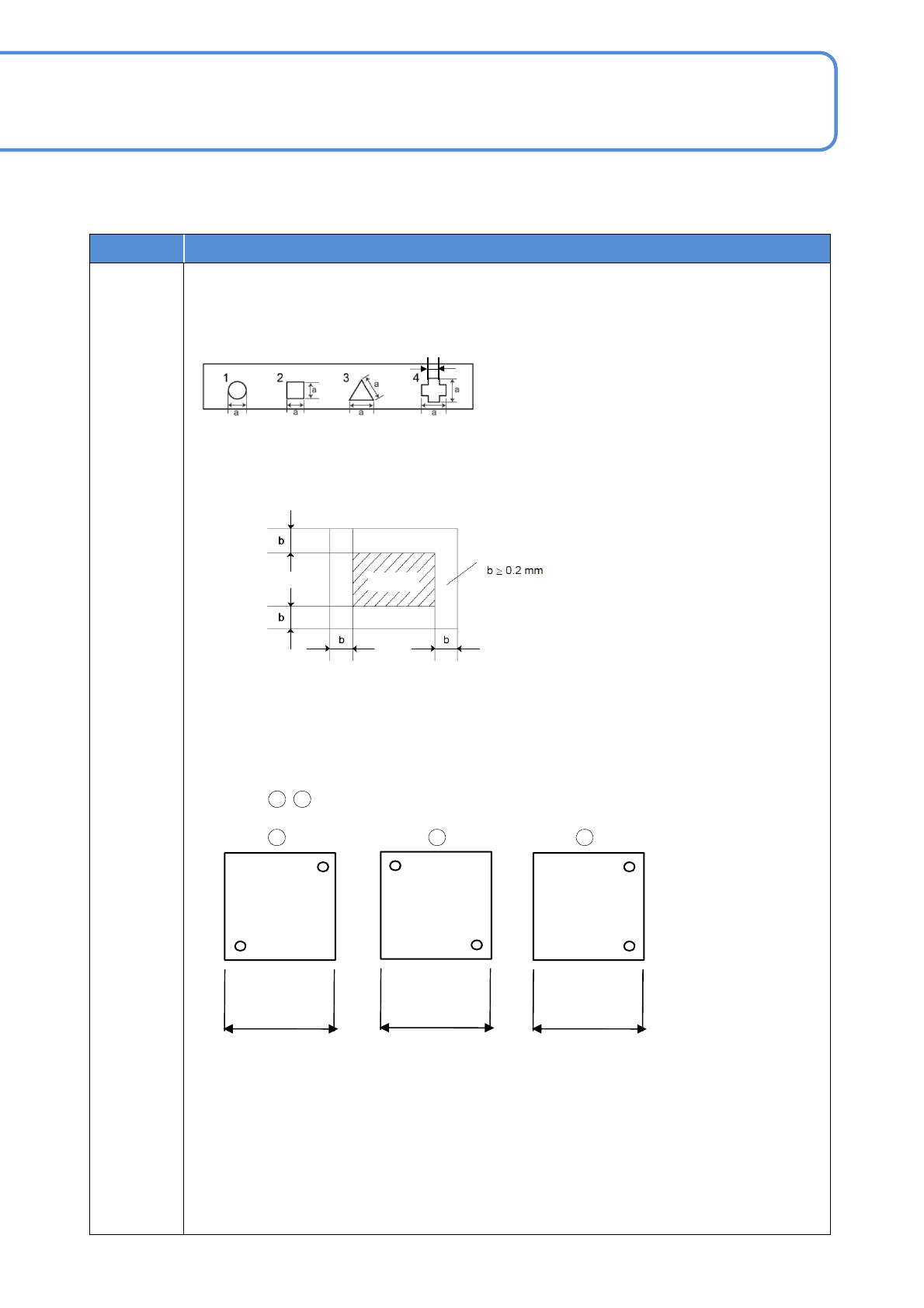

8-1-4-2
项目 共同点
基板识别
标记
■识别标记的形状例子
●基板识别补正是，补正识别标记和电路图的位置关系。
●识别标记和基板需要有一定的对比。
■识别标记尺寸和背景
●标记的背景必须和标记不同、且保持一定的不干涉区域。
●标记不一定是黑色。
■识别标记的位置
●基板识别标记，需要基板的2个对角位置
左图3的三角:正三角形、
左图4的线宽度:0.3 mm以上
0.5 mm ≦ a ≦ 1.6 mm
0.3 mm ≦ c
标记
c
L
L
L
1 2 3
1 2
不干涉区域
・推荐例子
L ≦ 750 mm
推荐
※都是识别标记的例子，根据客户的基板规格不同，其对应也有异。
