NPM-WX/WXS EJM9DC-MB-08O-00
8-1-5-1

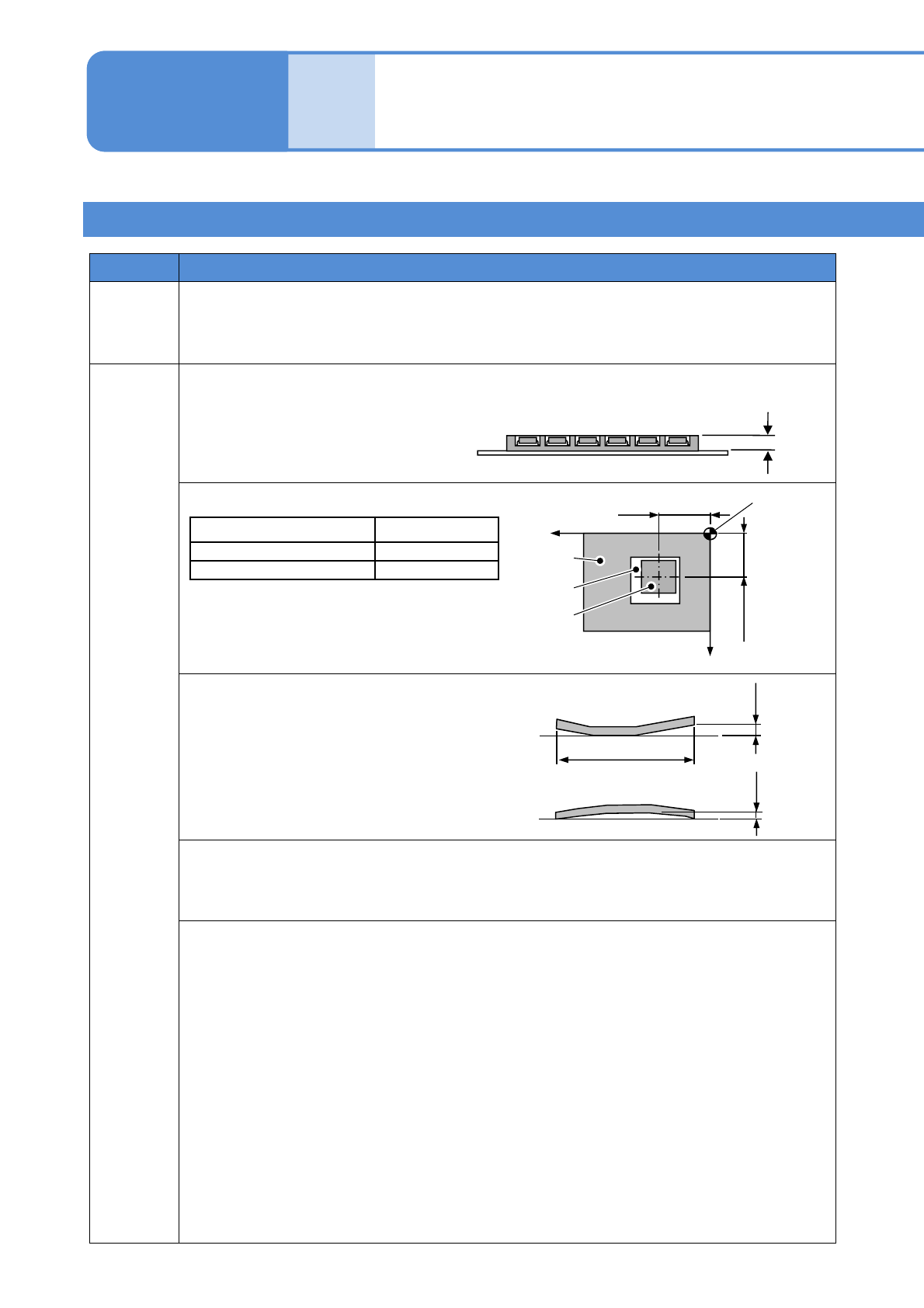

项目 规格
元件
尺寸：最大 100 × 80 mm（对角134.5 mm）
厚度：最大 30 mm
重量：最大 50 g
托盘
●最大
L 230 × W 335 × H33mm
●最小
L 85 × W 100 × H2mm
■元件的吸着面和位置误差的关系
●元件的上面必须是平坦状态
■弯曲(间隙)
■种类
●有充分的强度以及具有尺寸精度的成形品的托盘。
●上述以外情况时，通过样品验证，需要收费。
2 ～ 50 mm
元件的吸着面 位置误差
10 10 mm 未満 1.0 mm 以下
10 10 mm 以上 1.5 mm 以下
最大 0.5 mm
X
Y
托盘
托盘
最大 335 mm
间隙
间隙
规格
操作手册
8-1-5
元件、托盘规格
智能供料器规格 1
托盘
凹处
元件
Xw ＋ 位置误差
Yw＋位置误差
托盘安装基
准点
(托盘原点)
元件托盘
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-5-2
项目
规格
托盘

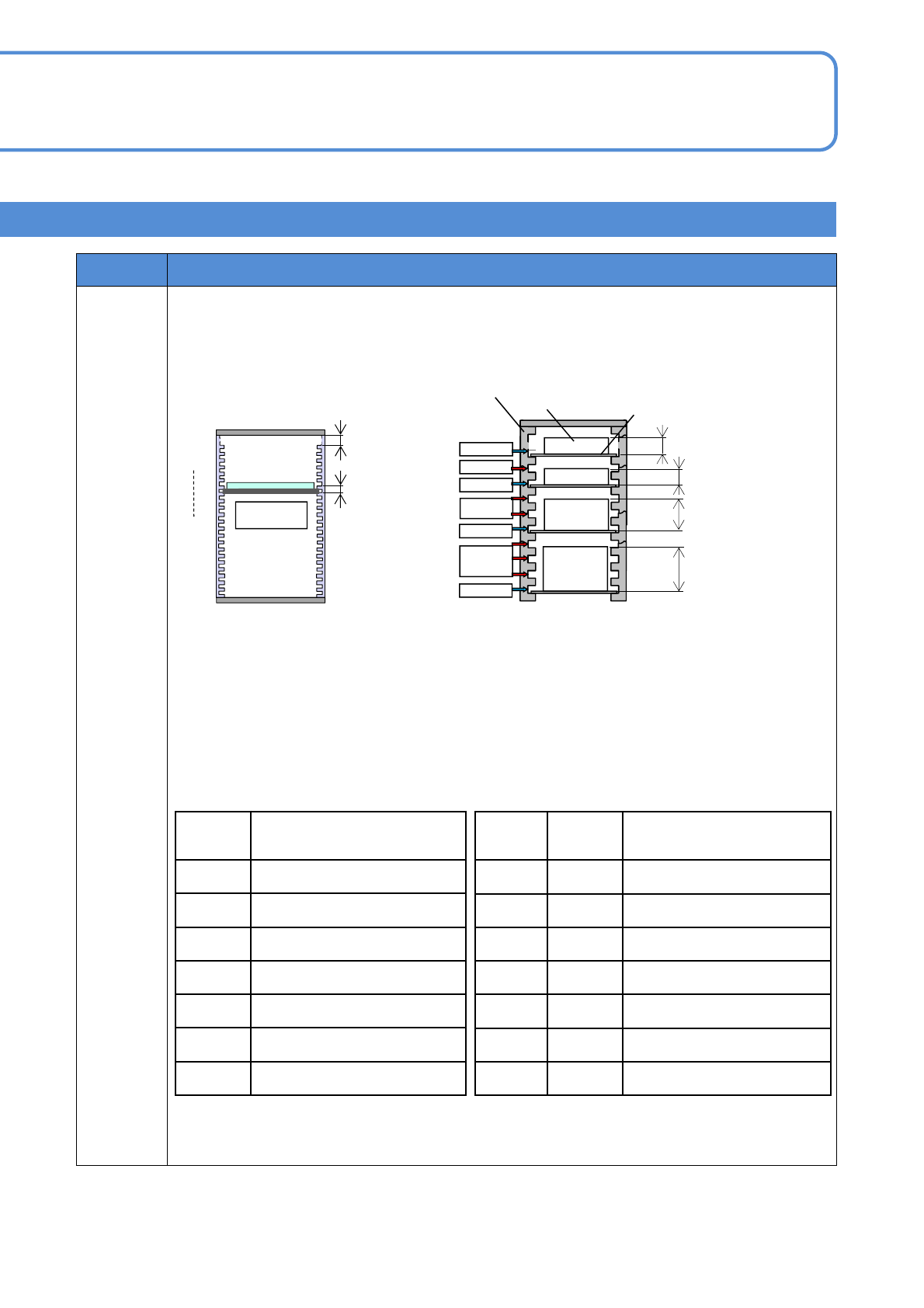

■托盘供料器托盘板(选购件)、托盘供料器托盘箱(选购件)的装载条件
●1块托盘供料器托盘板的托盘(包括元件)的重量:1 kg以下。
●1个托盘供料器托盘箱(包括托盘供料器托盘板、托盘、元件)
的重量:20 kg以下。
占用
插槽数
可插入的托盘厚度
2
2mm以上、11.0 mm以下
3
超过11.0 mm、18.5 mm以下
4
超过18.5 mm、26.0 mm以下
5
超过26.0 mm、33.5 mm以下
6
超过33.5 mm、41.0 mm以下
7
超过41.0 mm、48.5 mm以下
8
超过48.5 mm、50.0 mm以下
占用插
槽No.
(占用插
槽数)
可插入的托盘厚度
No.1 1
2.0 mm以上、11.0 mm以下
No.1～2
2
超过11.0 mm、18.5 mm以下
No.1～3
3
超过18.5 mm、26.0 mm以下
No.1～4
4
超过26.0 mm、33.5 mm以下
No.1～5
5
超过33.5 mm、41.0 mm以下
No.1～6
6
超过41.0 mm、48.5 mm以下
No.1～7
7
超过48.5 mm、50.0 mm以下
1
2
3
21
22
23
间隙 7.5 mm
(No.2～23)
托盘箱
间隙 15 mm
(No.1)
插槽
No.
插槽间距是7.5 mm
但是，仅仅No.1插槽有15 mm的间隙。
但是，使用插槽No.1时如下表所示。
可插入的托盘厚度和所需的插槽数的关系
可插入
不可插入
可插入
可插入
可插入
不可插入
不可插入
18.5 mm以上、26.0
mm以下
（占用Slot＝4）
11 mm以上、18.5 mm以下
（占用Slot (插槽) ＝3）
2 mm以上、11 mm以下
（占用Slot(插槽)＝2）
2 mm以上、11 mm以下
（仅仅No.1）
托盘托板
托盘箱
托盘
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-5-3
● 用轻量16吸嘴头V2使用双式编带供料器的左右轨道同时传送功能时，双式编带供料器的软件版本需要
是5.00以上的。
通知
智能供料器
种类
编带
宽度
(mm)
类型
卷盘直径
*1)
安装
间距
(mm)
编带槽
最大深度
最多安装数量
*2)
传送间距 (1间距 = 4 mm)
0.25 0.512345678 91011121314
4 mm
薄型单T/F
*6）*7）*8）
4
塑料
小
10.5 0.5 136
●
1 mm
8 mm
双式T/F
*3）
8
纸
塑料
小
21
3
136
●
1 mm
●●
大
21 68
8 mm
双式T/F
(0402用)
*3）
8
纸
塑料
小
21
3
136
●●
大
21 68
8 mm
薄型单
T/F(0402~
)
*7）*8）
8
纸
塑料
小
10.5
3
136
●
1 mm
●●
大
10.5 68
12 mm
16 m m
通用T/F
12
塑料
小
21 15
68
●●●●大
21 15
16
塑料
大
21 15
68
*4）
24 mm
32 mm
通用T/F
24
塑料
大
42
26
*9）
32
●●●●●●●●
32
塑料 大
42
26
*9）
44 mm
56 mm
通用T/F
44
塑料
大
63
26
*9）
20
●●●●●●● ● ● ● ● ● ●
26
*9）
56
塑料
大
63
26
*9）
26
*9）
72 mm T/F 72
塑料
大
84
15
16
●●●●●●● ● ● ● ● ● ●
21
88 mm
T/F
*5）
88
塑料
大
105 21 12
●●●●●●● ● ● ● ● ● ●
104 mm
T/F
*5）
104
塑料
大
126 21 8
●●●●●●● ● ● ● ● ● ●
规格
操作手册
8-1-5
元件、托盘规格
智能供料器规格 2
●与CM101、CM212、CM232、CM400系列、CM602、DT401、NPM X系列、NPM系列可以通用。
*1)
小卷盘: 178 mm、大卷盘: 178 ～ 382 mm
*2)
在所有2个基台连接交换台车 (选购件) 时的最多安装数量。
*3)
可以设置2个小卷盘。
在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
*4)
根据卷盘的宽度，最多安装数量有可能减少。
*5)
只有接头检测传感器。
*6)
没有接头检测传感器。
*7)
薄型供料器应对NPM X系列/NPM系列/AM系列。
安装薄型供料器时，每个沟槽都需要“薄型供料器用附件”。
小卷盘与大卷盘无法设置到相同沟槽位置的卷盘收藏部内。
*8)
关于用IFCU进行的薄型供料器的检查请另行询问。
*9)
元件编带的压花凹凸深度超过21 mm时，需要进行交換台车的改造。(个别规格)
改造后能适用的塑编带压花凹凸深度：Max 25 mm
