NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-5 -5 智能杆式供料器 规格 操作手册 8-1-5 元件、托盘规格 智能供料器规格 3 项目 详细 应对的 杆式供料器 应对元件 ( 单位 : mm) Ws ( 杆式宽度 ) Ls ( 杆式长度 ) Hs ( 杆式高度 ) 最小 - 300 - 最大 34 600 28 *1) *1) 作为供料器可应对的最大杆式高度。 请遵照使用设备和贴装头构成、 吸嘴的限制使用。 …
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-5-4
自动供料器
●与NPM X系列、NPM系列、AM100可以通用。
*1)
小卷盘: φ 178 mm、大卷盘: φ 178 ～ 382 mm
*2）
17联交換台车 (选购件) 4台连结时的最多安装数。
*3）
安装薄型自动供料器时，每个沟槽都需要“薄型自动供料器用附件”。
种类
编带
宽度
(mm)
类型
卷盘直径
*1)
安装
间距
(mm)
编带槽
最大深度
最多
卷盘安装数
*2)
传送间距 (1间距 = 4 mm)
0.25 0.512345678 91011121314
8 mm
薄型自动 F
*3
）
8
纸
小
10.5
-
136
●
1mm
●●
大
10.5 68
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-5-5

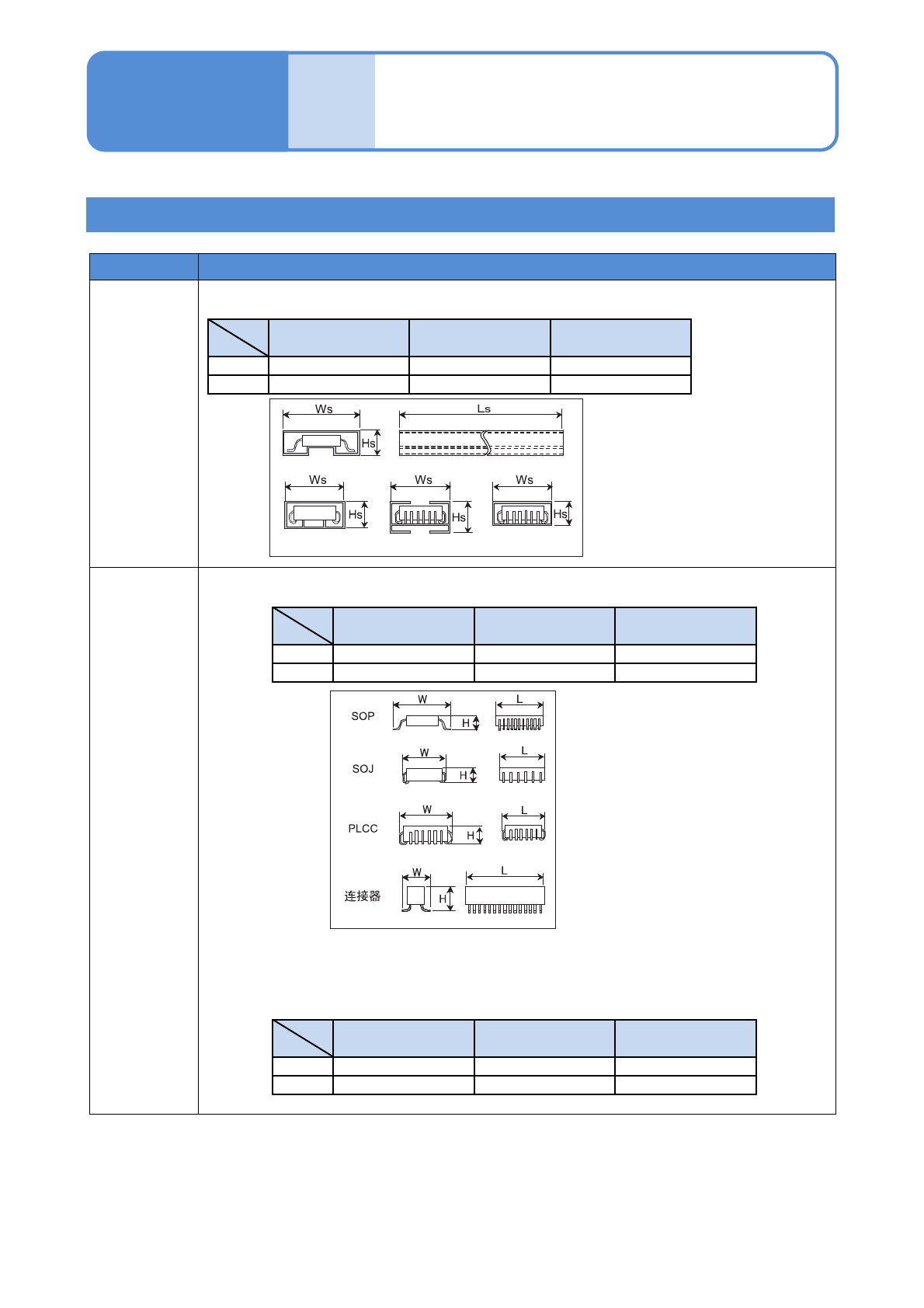

智能杆式供料器
规格
操作手册
8-1-5
元件、托盘规格
智能供料器规格 3
项目 详细
应对的
杆式供料器
应对元件
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
*1)
作为供料器可应对的最大杆式高度。请遵照使用设备和贴装头构成、吸嘴的限制使用。
*2)
即使在规格尺寸范围内，根据芯片形状以及杆式形状的不同，有时无法应对。
例: 杆式的弯曲刚性较大，无法安装到供料器上时
即使倾斜杆式，元件也无法顺利输送，在中途会产生勾挂等时
*3)
特殊应对元件，我们将在研讨样品的之后，以收费方式应对。
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
■标准
*2)
■特殊
*3)
除了标准应对的芯片种类/尺寸范围以外，根据芯片以及杆式形状，有时还有可能应对下述
尺寸范围。
