N7201A705C - 第319页

NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-6 -4 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 ■ 可以吸着的元件尺寸和吸嘴排列 轻量 8 吸嘴头能吸着的元件尺寸 如以下所示。 ( ● : 可吸 着、○ : 不可吸着 ) 透过识别时能吸着的元件尺寸为 12 x 12 mm 以下。 ●可吸着元件 :…

100%1 / 346
NPM-WX/WXS EJM9DC-MB-08O-00
轻量8吸嘴贴装头
8-1-6-3
吸嘴No.
形状 (mm)
对象元件
(代表例)
240C
240CN
3216R, C
4532R, C
TAN-
X,B,C,D
Al电解-
A,B,C
140
140N
TAN-D
Al电解-D
SOP
SOJ
PLCC
CSP
185
185N
SOP
QFP
PLCC
BGA
～
18x18 mm
199
199N
SOP
QFP
PLCC
BGA
～
32x32 mm
吸嘴
No.
形状 (mm)
对象元件
(代表例)
256C
256CN
0402R, C
225C
225CN
0603R, C
226C
226CN
0603R, C
1005R, C
230C
230CN
1005R, C
1608R, C
235C
235CN
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
●轻量8吸嘴贴装头用吸嘴，上述9个种类是标准规格，
CM系列的8吸嘴贴装头用吸嘴也可使用。
●轻量16V2/16/12吸嘴贴装头所用的吸嘴不可使用。
● 不可使用AM100用吸嘴。
13.8
0.3
0.39
0.3
0.17
13.8
6
1.5
0.3
1.5
13.8
4
0.2
1.5
2.5
13.8
10
Φ2.4
0.1
6
规格
吸嘴规格 2
操作手册
8-1-6
●吸嘴编号有「C」的吸嘴，尖端是陶瓷材料的吸嘴。
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
1234
5678
贴装头
照相机
(本图为从上方看起
的状态)
通知
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-4
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8

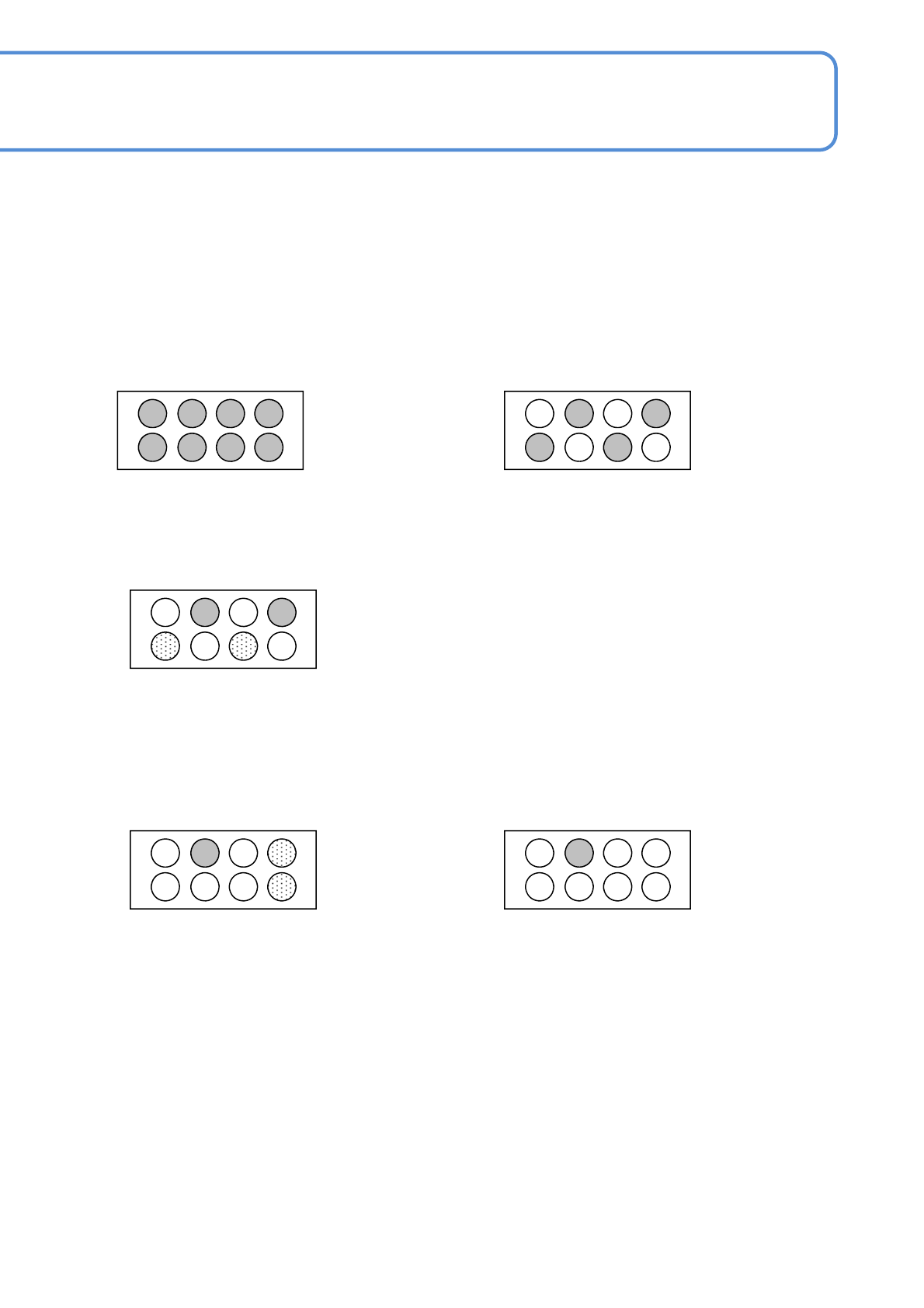

■可以吸着的元件尺寸和吸嘴排列
轻量8吸嘴头能吸着的元件尺寸如以下所示。(●: 可吸着、○: 不可吸着)
透过识别时能吸着的元件尺寸为 12 x 12 mm以下。
●可吸着元件:
12 x 12 mm以下的元件
(A x A ≦ 12 x 12)
●可吸着元件:
超过12 x 12 mm ～ 18 x 18 mm的元件
(12 x 12 < A x A ≦ 18 x 18)
●可吸着元件:
超过18 x 18 mm ～ 24 x 24 mm的元件
(18 x 18 < A x A ≦ 24 x 24)
⑤、⑦是可吸着12 x 12 mm以下的元件
●可吸着元件:
超过24 x 24 mm ～ 28 x 28 mm的元件
(24 x 24 < A x A ≦ 28 x 28)
●可吸着元件:
超过28 x 28 mm ～ 45 x 45 mm或者100 x 40 mm的元件
(28 x 28 < A x A ≦ 45 x 45)
④、⑧是可吸着12 x 12 mm以下的元件
NPM-WX/WXS EJM9DC-MB-08O-00
4吸嘴贴装头
8-1-6-5
吸嘴No. 形状 (mm)
对象元件
(代表例)
1004
1004N
SOP
SOJ
QFP
PLCC
BGA
1005
1005N
SOJ
QFP
PLCC
BGA
1006
1006N
根据吸着元件的组合，在不进行吸着的贴装
头上安装吸嘴 (反射板)，提高吸着贴装头的
识别稳定性。
→P.8-1-6-9 可吸附的元件尺寸和吸嘴
配置
吸嘴
No.
形状 (mm)
对象元件
(代表例)
1599
1599N
0603R, C
1001
1001N
1005R, C
1608R, C
2012R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
Mini Tr, Di
1002
1002N
3216R, C
4532R, C
TAN-X, B,
C, D
AI 電解-A, B,
C
1003
1003N
AI 電解-D,
E, F
SOP
SOJ
PLCC
BGA
CSP
3
4
● 考虑到生产率，建议用轻量16吸嘴V2贴装头、
轻量8吸嘴贴装头进行0603元件的贴装。
● 不可使用AM100用吸嘴。
8
3.5
1
2
规格
吸嘴规格 3
操作手册
8-1-6
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
贴装头
照相机
(本图为从上方看起的状态)
通知
