NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-6 -7 吸嘴 No. 1115 / 1115 N 2418 / 2418 N 1424 / 1424 N 形状 ( 单位 : mm) 最大元件 重量 2.0 g 6.5 g 4.8 g 最大元件 高度 28 mm 28 mm 28 mm 备注 吸嘴长度 : 22.5 mm 有聚氨酯橡胶 吸嘴长度 : 22.5 mm 有聚氨酯垫 吸嘴长度 : 22.5 mm 吸嘴 No…

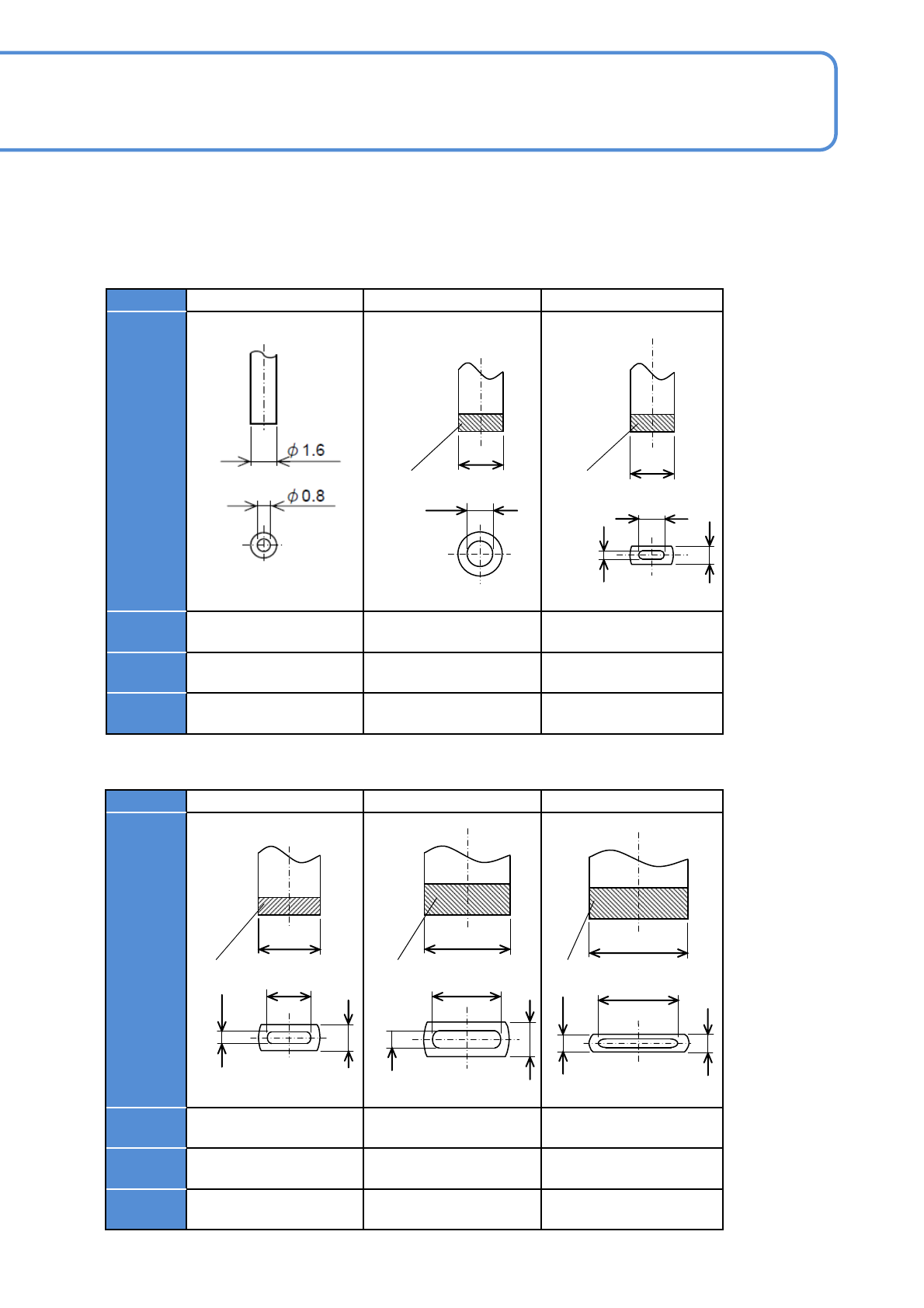

NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-6
吸嘴 No.
1551 / 1551N 1479 / 1479N 2405 / 2405N
形状
(单位:
mm)
最大元件
重量
0.12 g 3.5 g 1.5 g
最大元件
高度
28 mm 25.5 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 27.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
吸嘴 No.
1404 / 1404N 1421 / 1421N 2467 / 2467N
形状
(单位:
mm)
最大元件
重量
3.0 g 8.0 g 23.0 g
最大元件
高度
28 mm 28 mm 28 mm
备注
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
φ
5
φ
3
φ
5
1
2
3
5
1.4
3
φ
7
φ
10
8
2
4
φ
12
10
0.5
2
■异型元件用吸嘴 (1/2)
聚氨酯橡胶
聚氨酯橡胶
聚氨酯橡胶
聚氨酯橡胶
聚氨酯橡胶

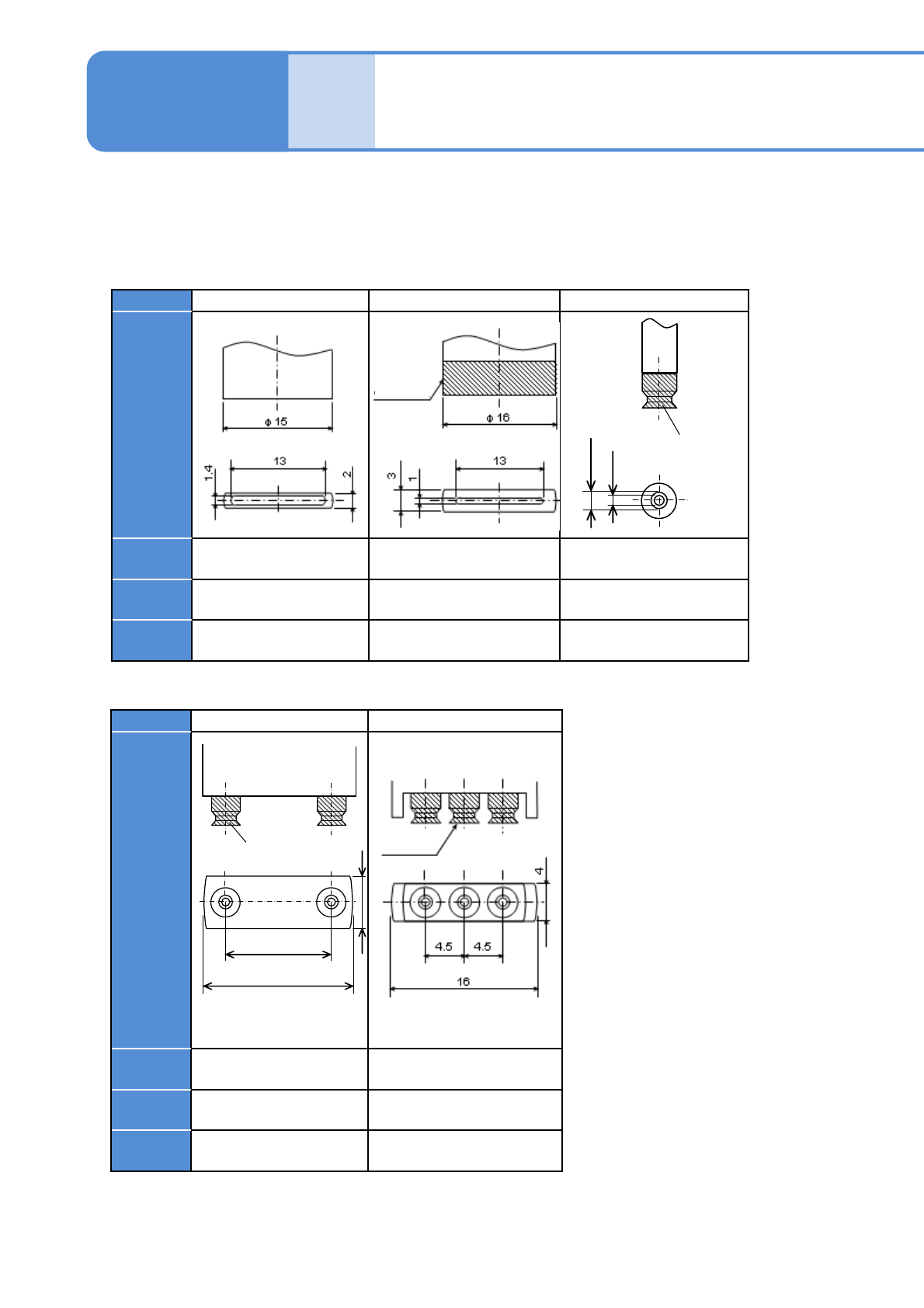

NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-7
吸嘴No.
1115 / 1115N 2418 / 2418N 1424 / 1424N
形状
(单位:
mm)
最大元件
重量
2.0 g 6.5 g 4.8 g
最大元件
高度
28 mm 28 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
吸嘴No.
1427 / 1427N 2421 / 2421N
形状
(单位:
mm)
最大元件
重量
9.7 g 14.5 g
最大元件
高度
28 mm 28 mm
备注
有聚氨酯垫
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
15
20
6
φ
1
φ
1.6
规格
吸嘴规格 4
操作手册
8-1-6
■异型元件用吸嘴 (2/2)
聚氨酯
橡胶
垫3.5
垫 3.5
垫 3.5
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-8
吸着深度
B尺寸
0 ～ 3mm未満 3 ～ 8mm未満 8 ～ 13 mm未満
吸嘴长度
A尺寸
22.5 mm 27.5 mm 32.5 mm

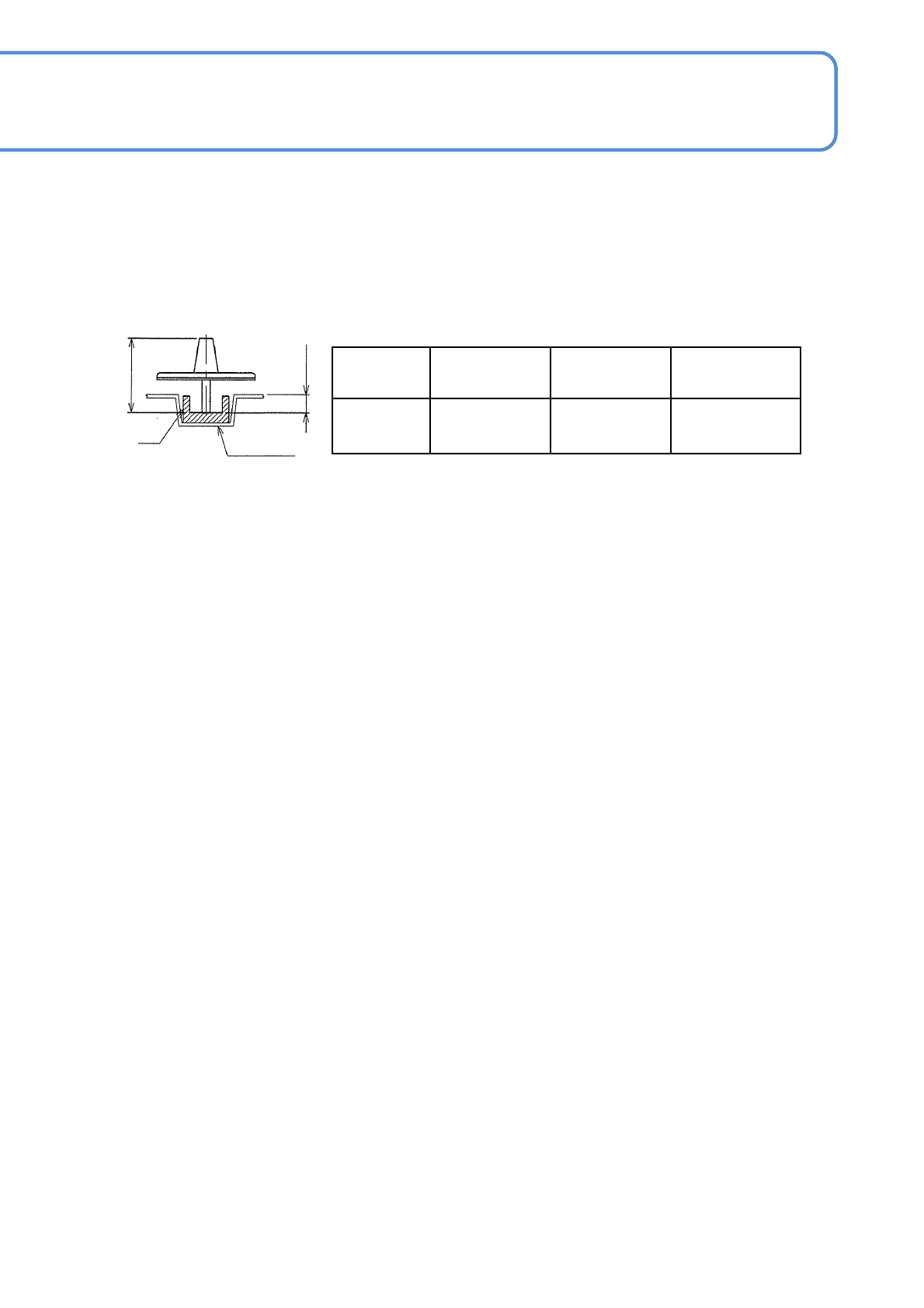

■电子元件的吸着深度和吸嘴长度的运用基准
根据电子元件的吸着深度 (从塑料编带上面到电子元件的吸着面的距离)，
所需要的吸嘴长度会有变化。
吸嘴长度 A
吸着深度 B
塑料编带
元件
