NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-6 -8 吸着深度 B 尺寸 0 ～ 3m m 未満 3 ～ 8m m 未満 8 ～ 13 mm 未満 吸嘴长度 A 尺寸 22.5 mm 27.5 mm 32.5 mm ■ 电子元件的吸着深度和吸嘴长度的运用基准 根据电子元件的吸着深度 ( 从塑料编带上面到电子元件的吸着面的距离 ) ， 所需要的吸嘴长度会有变化。 吸嘴长度 A 吸着深度 B 塑料编带 元件
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-7
吸嘴No.
1115 / 1115N 2418 / 2418N 1424 / 1424N
形状
(单位:
mm)
最大元件
重量
2.0 g 6.5 g 4.8 g
最大元件
高度
28 mm 28 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
吸嘴No.
1427 / 1427N 2421 / 2421N
形状
(单位:
mm)
最大元件
重量
9.7 g 14.5 g
最大元件
高度
28 mm 28 mm
备注
有聚氨酯垫
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
15
20
6
φ
1
φ
1.6
规格
吸嘴规格 4
操作手册
8-1-6
■异型元件用吸嘴 (2/2)
聚氨酯
橡胶
垫3.5
垫 3.5
垫 3.5
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-8
吸着深度
B尺寸
0 ～ 3mm未満 3 ～ 8mm未満 8 ～ 13 mm未満
吸嘴长度
A尺寸
22.5 mm 27.5 mm 32.5 mm
■电子元件的吸着深度和吸嘴长度的运用基准
根据电子元件的吸着深度 (从塑料编带上面到电子元件的吸着面的距离)，
所需要的吸嘴长度会有变化。
吸嘴长度 A
吸着深度 B
塑料编带
元件
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-9
规格
吸嘴规格 5
操作手册
8-1-6

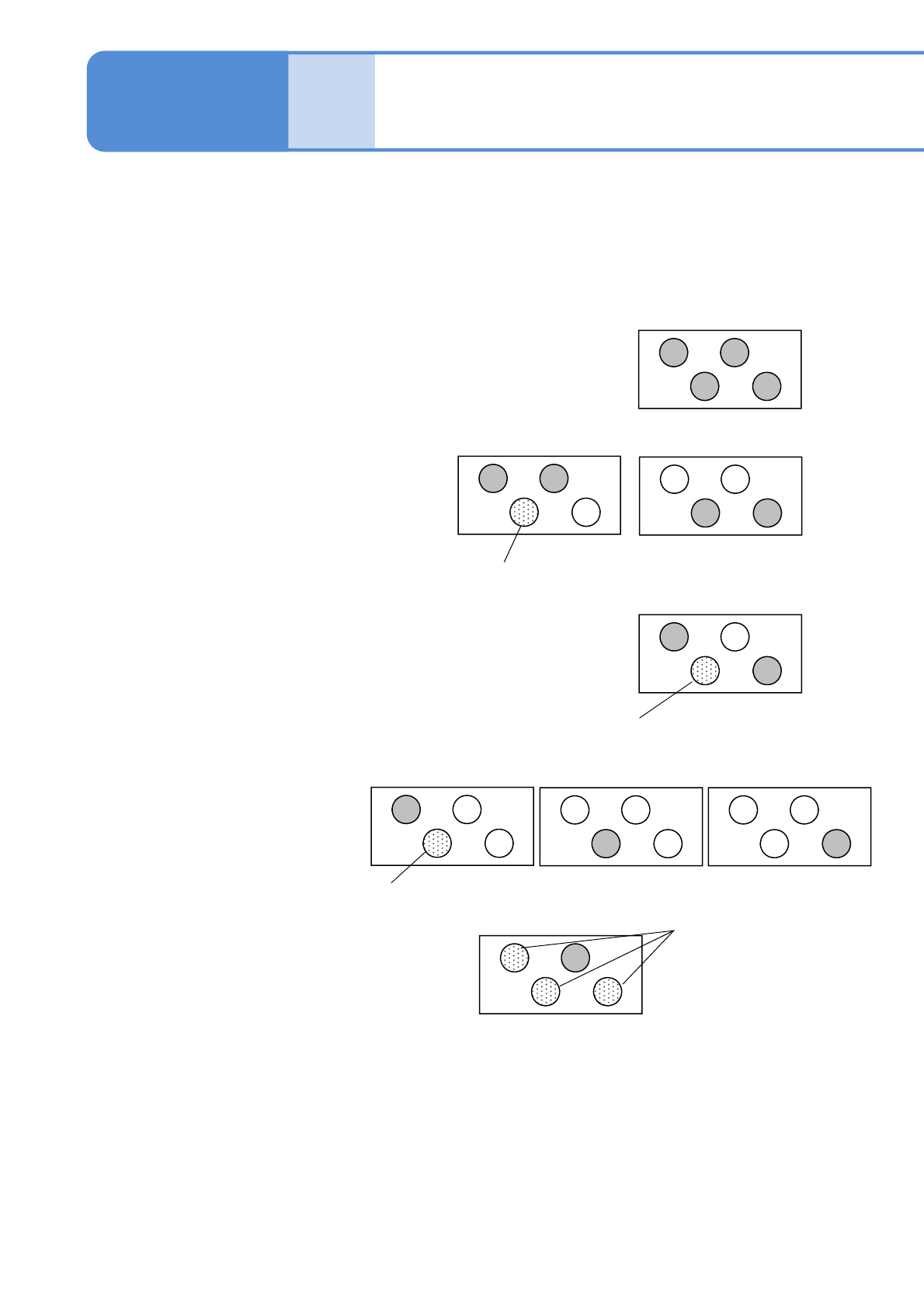

■可吸附的元件尺寸和吸嘴配置
4吸嘴头可吸着的元件尺寸如以下所示。(●:可吸着、○: 不可吸着)
●可4个吸附的元件
对角线长: 28.3 mm (□20.0 mm) 以下
并且L和W在20.0 mm以下
并且厚度在30 mm以下 (识别1次扫描)
1 2
3 4
1 2
3 4
● 可1个吸附的元件
(1) NP1,3,4
对角线长: 64.0 mm (□45.2 mm) 以下
并且L和W在62.9 mm以下
并且厚度在30 mm以下
1 2
3 4
1 2
3 4
●可2个吸附的元件
(1) NP1+2或者NP3+4
对角线长: 46.6 mm (□32.9 mm) 以下
并且L和W在37.0 mm以下
并且厚度在30 mm以下
对角线长: 55.2 mm (□39.0 mm) 以下
并且L和W在39.0 mm以下
并且厚度在14.5 mm以下
1 2
3 4
(2) NP1+4
对角线长: 64.0 mm (□45.2 mm) 以下
并且L和W在62.9 mm以下
并且厚度在30 mm以下
1 2
3 4
(2) NP2
对角线长: 152.1 mm以下
并且L在150 mm以下
并且W在90 mm以下
并且厚度在30 mm以下
1 2
3 4
1 2
3 4
#1006吸嘴 (反射板)
※1
#1006吸嘴 (反射板)
※1
#1006吸嘴 (反射板)
※1
#1006吸嘴 (反射板)
※1
吸着位置从元件中心偏离时，会发生对元件尺寸的制约。
详细内容请询问。
*1) 是透过识别时，NP1的元件尺寸超过□30.0 mm时，请在NP3安装#1006吸嘴 (反射板)。
NP2的元件尺寸超过□30.0 mm时请在NP3,4处、超过□66 mm时请在NP1,3,4处安装#1006吸嘴
(反射板)。
