NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-6 -9 规格 吸嘴规格 5 操作手册 8-1-6 ■可吸附的元件尺寸和吸嘴配置 4 吸嘴头可吸着的元件尺寸如以下所示。 ( ● : 可吸着、○ : 不可吸 着 ) ●可 4 个吸 附的元件 对角线长 : 28.3 mm ( □ 20.0 mm) 以下 并且 L 和 W 在 20.0 mm 以下 并且厚度在 30 mm 以下 ( 识别 1 次扫描 ) 1 2 3 4 1…
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-8
吸着深度
B尺寸
0 ～ 3mm未満 3 ～ 8mm未満 8 ～ 13 mm未満
吸嘴长度
A尺寸
22.5 mm 27.5 mm 32.5 mm
■电子元件的吸着深度和吸嘴长度的运用基准
根据电子元件的吸着深度 (从塑料编带上面到电子元件的吸着面的距离)，
所需要的吸嘴长度会有变化。
吸嘴长度 A
吸着深度 B
塑料编带
元件
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-9
规格
吸嘴规格 5
操作手册
8-1-6
■可吸附的元件尺寸和吸嘴配置
4吸嘴头可吸着的元件尺寸如以下所示。(●:可吸着、○: 不可吸着)
●可4个吸附的元件
对角线长: 28.3 mm (□20.0 mm) 以下
并且L和W在20.0 mm以下
并且厚度在30 mm以下 (识别1次扫描)
1 2
3 4
1 2
3 4
● 可1个吸附的元件
(1) NP1,3,4
对角线长: 64.0 mm (□45.2 mm) 以下
并且L和W在62.9 mm以下
并且厚度在30 mm以下
1 2
3 4
1 2
3 4
●可2个吸附的元件
(1) NP1+2或者NP3+4
对角线长: 46.6 mm (□32.9 mm) 以下
并且L和W在37.0 mm以下
并且厚度在30 mm以下
对角线长: 55.2 mm (□39.0 mm) 以下
并且L和W在39.0 mm以下
并且厚度在14.5 mm以下
1 2
3 4
(2) NP1+4
对角线长: 64.0 mm (□45.2 mm) 以下
并且L和W在62.9 mm以下
并且厚度在30 mm以下
1 2
3 4
(2) NP2
对角线长: 152.1 mm以下
并且L在150 mm以下
并且W在90 mm以下
并且厚度在30 mm以下
1 2
3 4
1 2
3 4
#1006吸嘴 (反射板)
※1
#1006吸嘴 (反射板)
※1
#1006吸嘴 (反射板)
※1
#1006吸嘴 (反射板)
※1
吸着位置从元件中心偏离时，会发生对元件尺寸的制约。
详细内容请询问。
*1) 是透过识别时，NP1的元件尺寸超过□30.0 mm时，请在NP3安装#1006吸嘴 (反射板)。
NP2的元件尺寸超过□30.0 mm时请在NP3,4处、超过□66 mm时请在NP1,3,4处安装#1006吸嘴
(反射板)。
NPM-WX/WXS EJM9DC-MB-08O-00

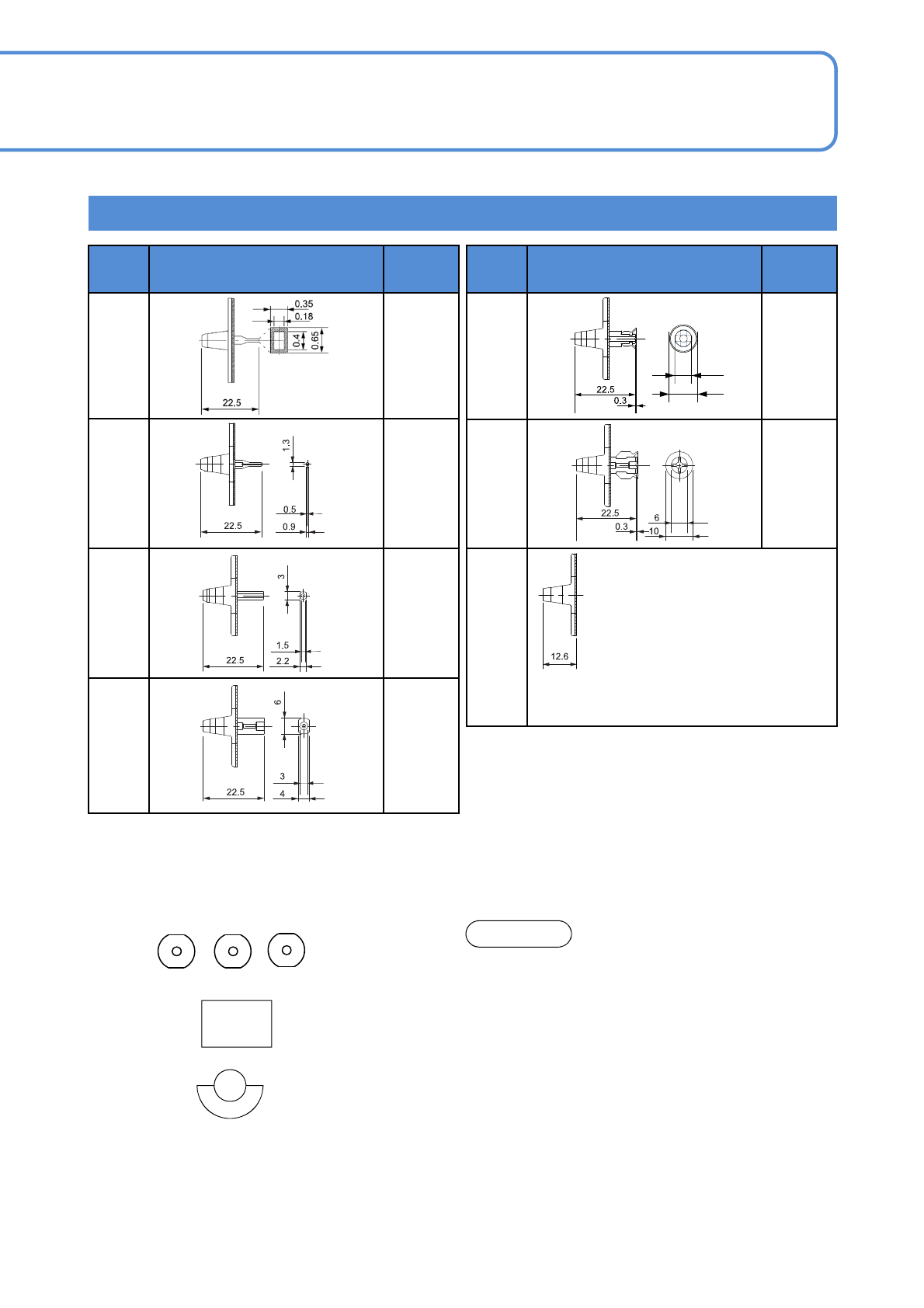

3吸嘴贴装头V2
8-1-6-10
吸嘴
No.
形状 (mm)
对象元件
(代表例)
1004
1004N
SOP
SOJ
QFP
PLCC
BGA
1005
1005N
SOJ
QFP
PLCC
BGA
1006
1006N
根据吸着元件的组合，在不进行吸着的贴装
头上安装吸嘴 (反射板)，提高吸着贴装头的
识别稳定性。
→P.8-1-6-9 可吸附的元件尺寸和吸嘴
配置
吸嘴
No.
形状 (mm)
对象元件
(代表例)
1599
1599N
0603R, C
1001
1001N
1005R, C
1608R, C
2012R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
Mini Tr, Di
1002
1002N
3216R, C
4532R, C
TAN-X, B,
C, D
AI电解-A, B,
C
1003
1003N
AI电解-D,
E, F
SOP
SOJ
PLCC
BGA
CSP
● 考虑到生产率，建议用轻量16吸嘴V2贴装头、
轻量8吸嘴贴装头进行0603元件的贴装。
● 不可使用AM100用吸嘴。
通知
8
3.5
12
3
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
贴装头
照相机
