NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-6 -13 吸着深度 B 尺寸 0 ～ 3m m 未満 3 ～ 8m m 未満 8 ～ 13 mm 未満 吸嘴长度 A 尺寸 22.5 mm 27.5 mm 32.5 mm 1 2 3 ● 可吸着元件 : 对角 41 mm(29 x 29 mm) *1 ） 以下 并且 L 35 mm 以下的元件 对角 47 mm(33 x 33 mm) *1 ） 以下 并且 L 38 …
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-12
吸嘴No.
1115 / 1115N 2418 / 2418N 1424 / 1424N
形状
(单位: mm)
最大元件
重量
2.0 g 6.5 g 4.8 g
最大元件
高度
30 mm 30 mm 30 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
吸嘴No.
1427 / 1427N 2421 / 2421N
形状
(单位: mm)
最大元件
重量
9.7 g 14.5 g
最大元件
高度
30 mm 30 mm
备注
有聚氨酯垫
吸嘴长度: 22.5 mm
有聚氨酯垫
吸嘴长度: 22.5 mm
15
20
6
φ
1
φ
1.6
■异型元件用吸嘴 (2/2)
聚氨酯
橡胶
垫3.5
垫 3.5
垫 3.5
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-6-13
吸着深度
B尺寸
0 ～ 3mm未満 3 ～ 8mm未満 8 ～ 13 mm未満
吸嘴长度
A尺寸
22.5 mm 27.5 mm 32.5 mm
1 2 3
● 可吸着元件:
对角41 mm(29 x 29 mm)
*1）
以下
并且L 35 mm以下的元件
对角47 mm(33 x 33 mm)
*1）
以下
并且L 38 mm以下并且t≦14 mm以下的元件
●可吸着元件:
对角76 mm(54 x 54 mm)以下
并且L 65 mm以下的元件
■可吸着的元件尺寸和吸嘴配置 (●:可吸着、 ○::不可吸着、 : #1006吸嘴(反射板)
*2）
)
1 2 3
1 2 3
●可吸着元件:
对角152.1 mm以下并且L 150 mm以下
并且W 90 mm以下的元件
*1)
( ) 内的数值是，L=W情况时的一个例子。
吸着位置从元件中心偏离时，会发生对元件尺寸的制约。
详细内容请询问本公司。
*2)
请根据元件尺寸及形状安装#1006吸嘴(反射板)。
■电子元件的吸着深度和吸嘴长度的运用基准
根据电子元件的吸着深度 (从塑料编带上面到电子元件的吸着面的距离)，
所需要的吸嘴长度会有变化。
吸嘴长度 A
吸着深度 B
元件
塑料编带
规格
吸嘴规格 7
操作手册
8-1-6
NPM-WX/WXS EJM9DC-MB-08O-00
CM301
CM202
CM120
CM100
CM101 CM212
CM232 CM400
CM401 CM402
CM602 DT401
NPM系列
NPM X系列
8-1-7
规格

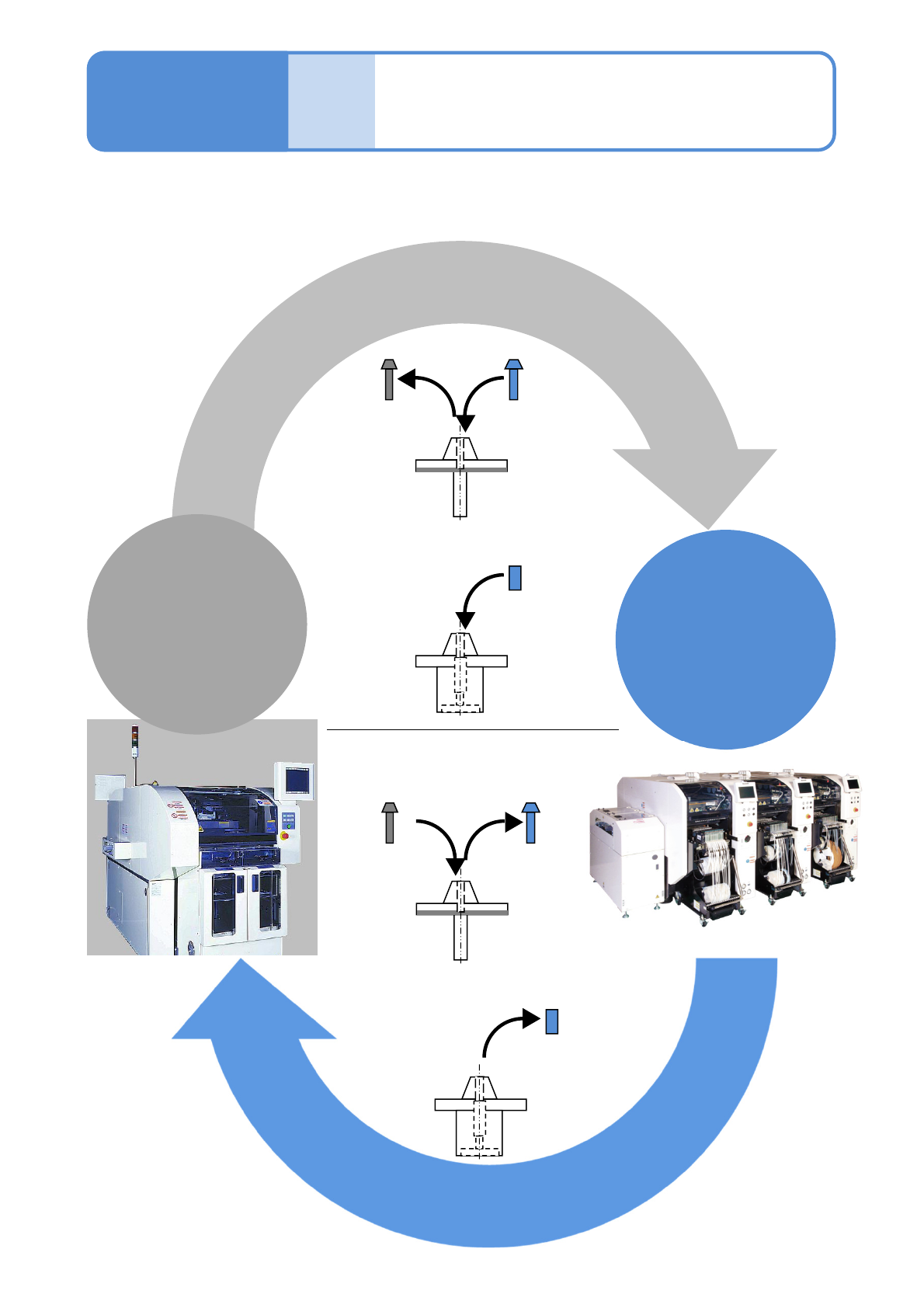

吸嘴的兼容性
操作手册
8-1-7
NPM-WX的4吸嘴贴装头/3吸嘴贴装头V2所用的吸嘴和CM301/CM202/CM120/CM100的吸嘴的嘴口部可以更
换，而且可以安装新的嘴口部或卸下后进行通用。
●不可使用AM100用吸嘴。
■分割型吸嘴时
(1001,1002吸嘴)
专用开口部B
(KXFB03KNA00)
开口部A
(KXFB01MPA00)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
开口部C
(KXFB03KPA00)
■分割型吸嘴时
(1001,1002吸嘴)
开口部A 开口部B
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
开口部C
