NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-8 -4
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-8-3
A
A
规格
高度传感器 2
操作手册
8-1-8

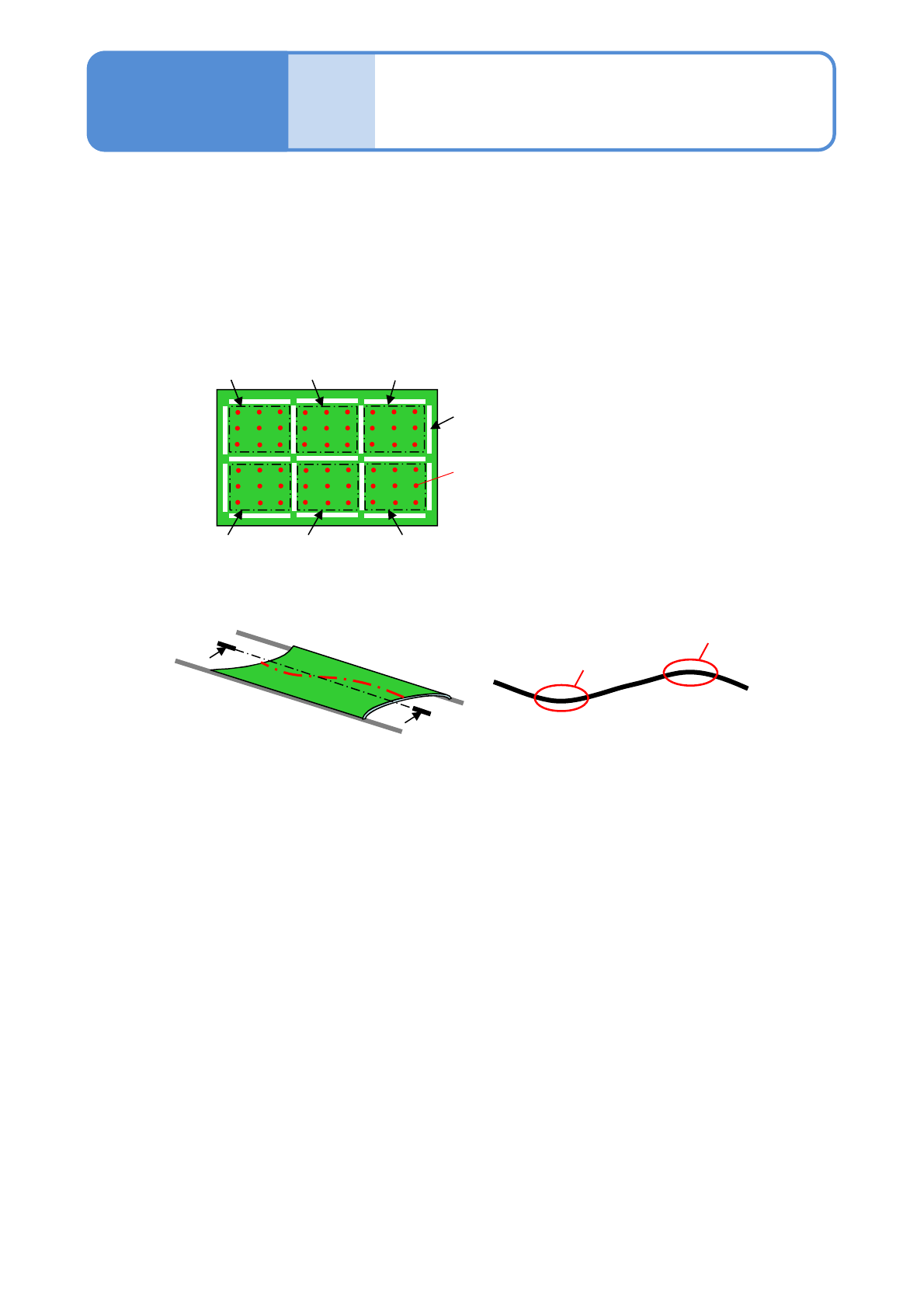

■图形弯曲补正
所谓的图形弯曲补正，是指对图形的每个测量点进行弯曲补正。(参照下图)
存在缝隙 (缺口) 的基板，弯曲形状复杂，具有不平滑 (相同) 曲面的倾向。
如果属于这种基板，推荐使用图像弯曲补正。
缝隙
图形1 图形2 图形3
测量部位
图形4 图形5 图形6
●不可补正的弯曲形状
例) 存在起伏的基板
上弯曲
下弯曲
A -A断面
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-8-4
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-9-1
项目 规格
构成
对象基板
(mm)
单轨传送带 单轨模式
●最小: L 50 x W 50 ●最大: L 750 x W 610
双轨传送带
单轨模式
●最小: L 50 x W 50 ●最大: L 750 x W 590
双轨模式
●最小: L 50 x W 50 ●最大: L 750 x W 300
功能
支撑销配置位置的数
据编制功能
对DGS画面上读取的反面图像和正面的贴装坐标进行确认，通过视觉决
定支撑销的配置位置，作成生产数据。
●数据作成在DGS进行。
支撑销自动配置功能
根据生产数据，使用支撑销用的吸嘴，自动配置支撑销(自动更换用)。
配置条件
对象贴装头
轻量16吸嘴贴装头V2 /轻量8吸嘴贴装头/4吸嘴贴装头/
3吸嘴贴装头V2
配置间距
最小16 mm间距 (XY方向)
配置销数量
最多40个/基板 但是，L ≦ 350mm 时，最多20根/基板
配置数据
以设备单位进行配置数据的选择和编制
使用吸嘴
100吸嘴
轻量16吸嘴贴装头V2 /轻量8吸嘴贴装头
1100吸嘴
4吸嘴贴装头 /3吸嘴贴装头V2所用的
配置时间
100 s/基板
(在350 x 300 mm 基板的
中
央配置10 个支撑销时的最佳条件值)
规格
支撑销自动更换 1
操作手册
8-1-9
支撑销
(自动更换用)
支撑销用吸嘴
支撑销用
吸嘴交换器
基板支撑块
(自动更换用)
