NPM-W X/WXS EJM9DC-MB-08O-0 0 Φ 15 28 6 ●双轨模式 ( 单轨传送带规格 ) ● 双轨模式 ( 双轨传送带规 格 ) 8-1-9 -3 750 21 350 400 315 296 单位 :m m 21 296 ●单轨模式 750 21 21 350 400 单位 :m m 基板流向 750 21 350 400 315 296 单位 :m m 21 296 基板流向 规格 支撑销自动更换 2 操作…
NPM-WX/WXS EJM9DC-MB-08O-00
符号
部位
磁通量密度
A
基板上面
1.5 mT (15 G)
B
基板下 28 mm
6 mT (60 G)
C
支撑销 (自动更换用) 周围的基板支撑块
上面
50 mT (500 G)
D
支撑销 (自动更换用) 下面和基板支撑块上
面之间
500 mT (5000 G)
28 mm
A
B
D
C
符号
部位
磁通量密度
E
支撑销 (自动更换用) 下面
320 mT (3200 G)
E
8-1-9-2
■有关使用方面的注意点
1.对支撑销 (自动更换用) 请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销 (自动
更换用)。
2.支撑销 (自动更换用) 使用磁铁。
可能对贴装的电子元件 (电感等) 有影响，请确认电子元件的规格和以下条件的磁通量密度，小心使用。
●磁通量密度(参考值)
设置状态
基板
基板支撑块
(自动更换用)
单品状态
NPM-WX/WXS EJM9DC-MB-08O-00
Φ15
28
6
●双轨模式
(单轨传送带规格)
●双轨模式
(双轨传送带规格)
8-1-9-3
750
21
350
400
315
296
单位:mm
21
296
●单轨模式
750
21 21
350
400
单位:mm
基板流向
750
21
350
400
315
296
单位:mm
21
296
基板流向
规格
支撑销自动更换 2
操作手册
8-1-9

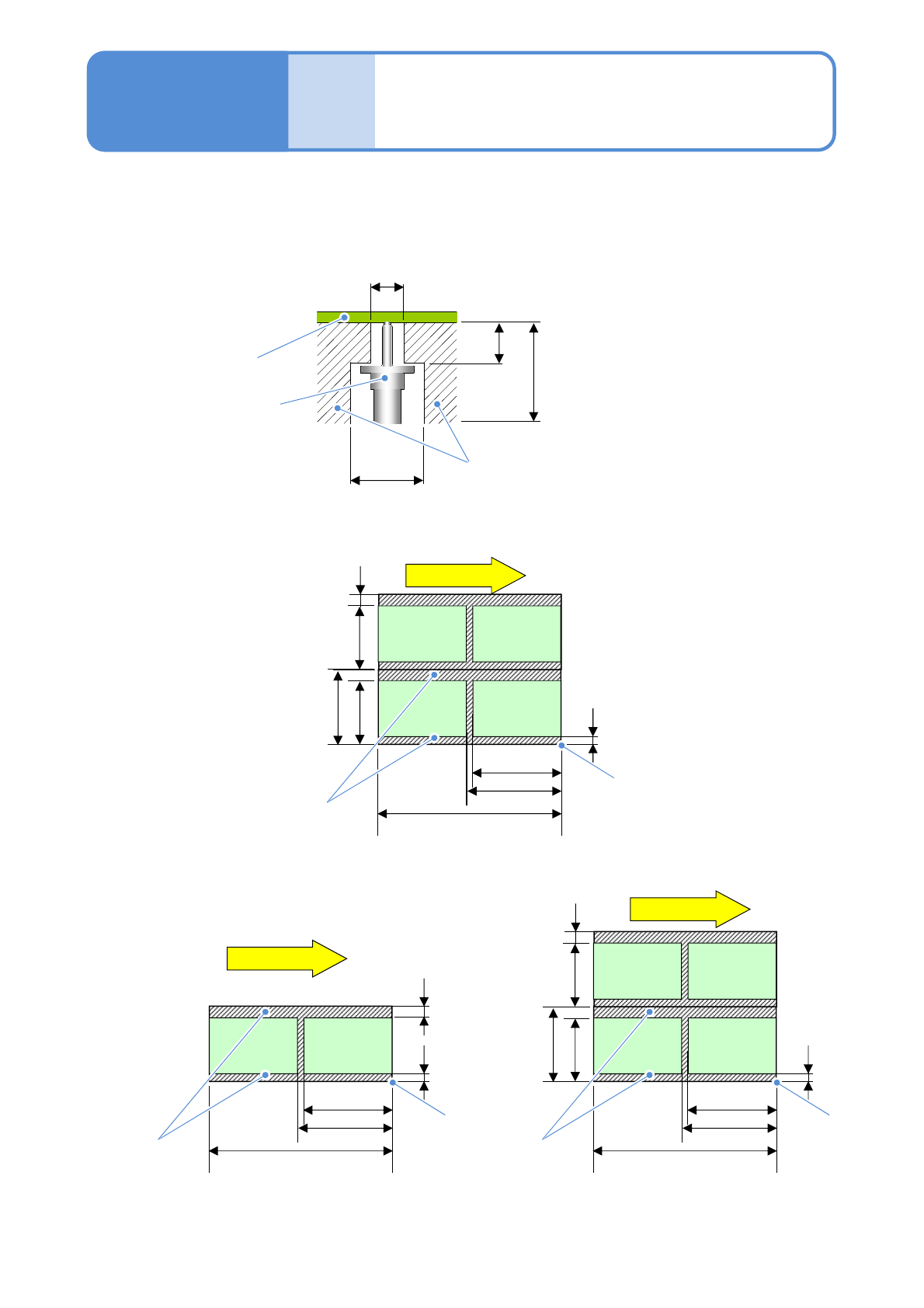

■支撑销 (自动更换用) 的配置位置条件
支撑销 (自动更换用) 和元件之间需要保持下述尺寸以上的距离。(单位: mm)
基板
支撑销 (自动更换用)
8(基板必须没有缝隙)
可能有元件的区域
■支撑销 (自动更换用) 的配置范围 (靠基板外侧的尺寸 单位: mm)
基板流向
不可配置支撑销的范围
不可配置支撑销的范围
不可配置支撑销的范围
基准
基准
基准
可配置范围不包括上图的外形线。
