NPM-W X/WXS EJM9DC-MB-08O-0 0 8-1-10 -3 规格 实装模式 2 操作手册 8-1-10 ■ 无需停机的机种切换生产线 独立实装模式 ●在一侧的轨道进行生产的同时、在 另一侧 轨道可以进行机种切换。 ( 独立机种切换 ) * 安全盖打开后不能进行作业 ( 手动更换支撑 销等 ) 。 交換台车 编带供料器 托盘箱或者交換台车 生产线
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-10-2
生产线
NPM-WX/WXS通过实装模式的组合，可以对应客户的多样化生产形态。
■大型基板贴装生产线
交替实装模式 (单轨)
●对应不可进行双轨传送的大型基板。
■高效率贴装生产线
交替实装模式
●将基板传送损失减少到最低。
●配置最少数量供料器来实现高效率生产。
■最高速贴装生产线
独立实装模式
●实现同一基板的最高速贴装。
WX/WXS
WX
托盘
托盘
托盘
托盘
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-10-3
规格
实装模式 2
操作手册
8-1-10
■无需停机的机种切换生产线
独立实装模式
●在一侧的轨道进行生产的同时、在另一侧
轨道可以进行机种切换。(独立机种切换)
* 安全盖打开后不能进行作业(手动更换支撑
销等)。
交換台车
编带供料器
托盘箱或者交換台车
生产线
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-10-4

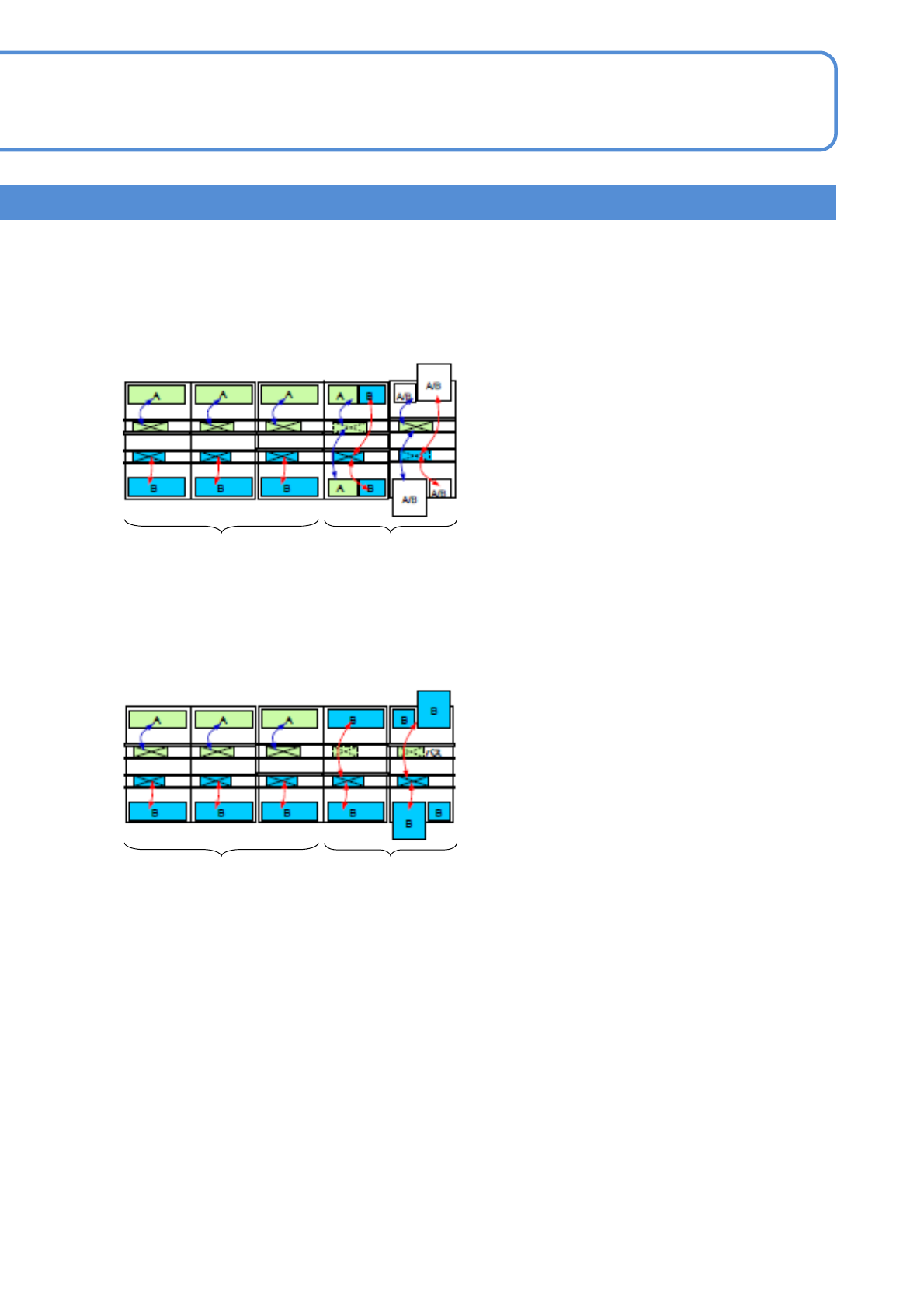

■高速、高效率贴装生产线
独立实装模式 + 交替实装模式
●这是利用独立贴装和交替贴装的优点而组
成的生产线构成。
●芯片元件可以进行更高速贴装、异型元件
和托盘元件可以进行更高效率的贴装。
■不平衡的基板贴装生产线
独立实装模式 + 交替 (前) 实装模式
●前侧和后侧的生产不能保持平衡的情况时、
可以按照左图进行对应。
例)
基板A:
贴装点数300点 (只有芯片元件)
基板B:
贴装点数600点 (芯片元件 + 异型元件)
交替实装模式独立实装模式
交替实装模式独立实装模式
