NPM-W X/WXS EJM9DC-MB-08O-0 0 规格 操作手册 8 ‐ 1 ‐ 12 品号 品名 N610095856AB 通用型转印装置 : NPM N610154798AA 贴装头维护单元 KXFW1KSGA00 T/F; 32 mm 粘着 ; 类型 A N61005073AA 3 连杆式供料器 KXFW1KSSA00 单连杆式供料器 后侧 关于供给部 ( 后侧 ) 的 搭载限制 NPM-WXS 的后侧供给部有搭载的限制…
NPM-WX/WXS EJM9DC-MB-08O-00
项目 项目
对象吸头 轻量16吸嘴贴装头V2
对象吸嘴
No.766S No.766SN
供料器
需要是4 mm 薄型供料器 (4W1P) (或者「4 mm双编带供料器
(各别规格))
*1)
」。
对象元件
0201C
3)
贴装角度
仅为0/90/180/270°的4个角度
2)
其他
NPM系列的检查头、APC功能不在对象范围内
8-1-11
规格
操作手册
8-1-11
0201元件贴装的应对措施
(选购件)
NPM-WX按照下述规格应对0201芯片。
1) 关于4 mm供料器的详情，请您咨询销售公司或代理商。
2) 关于设定方法(请参照→『工程师手册』P.12-1-13 ‘软开关的设定’)
3) 敝公司指定的元件以外的元件是保障范围以外的。
NPM-WX/WXS EJM9DC-MB-08O-00
规格
操作手册
8‐1‐12
品号 品名
N610095856AB
通用型转印装置: NPM
N610154798AA
贴装头维护单元
KXFW1KSGA00
T/F; 32 mm粘着; 类型A
N61005073AA
3连杆式供料器
KXFW1KSSA00
单连杆式供料器
后侧

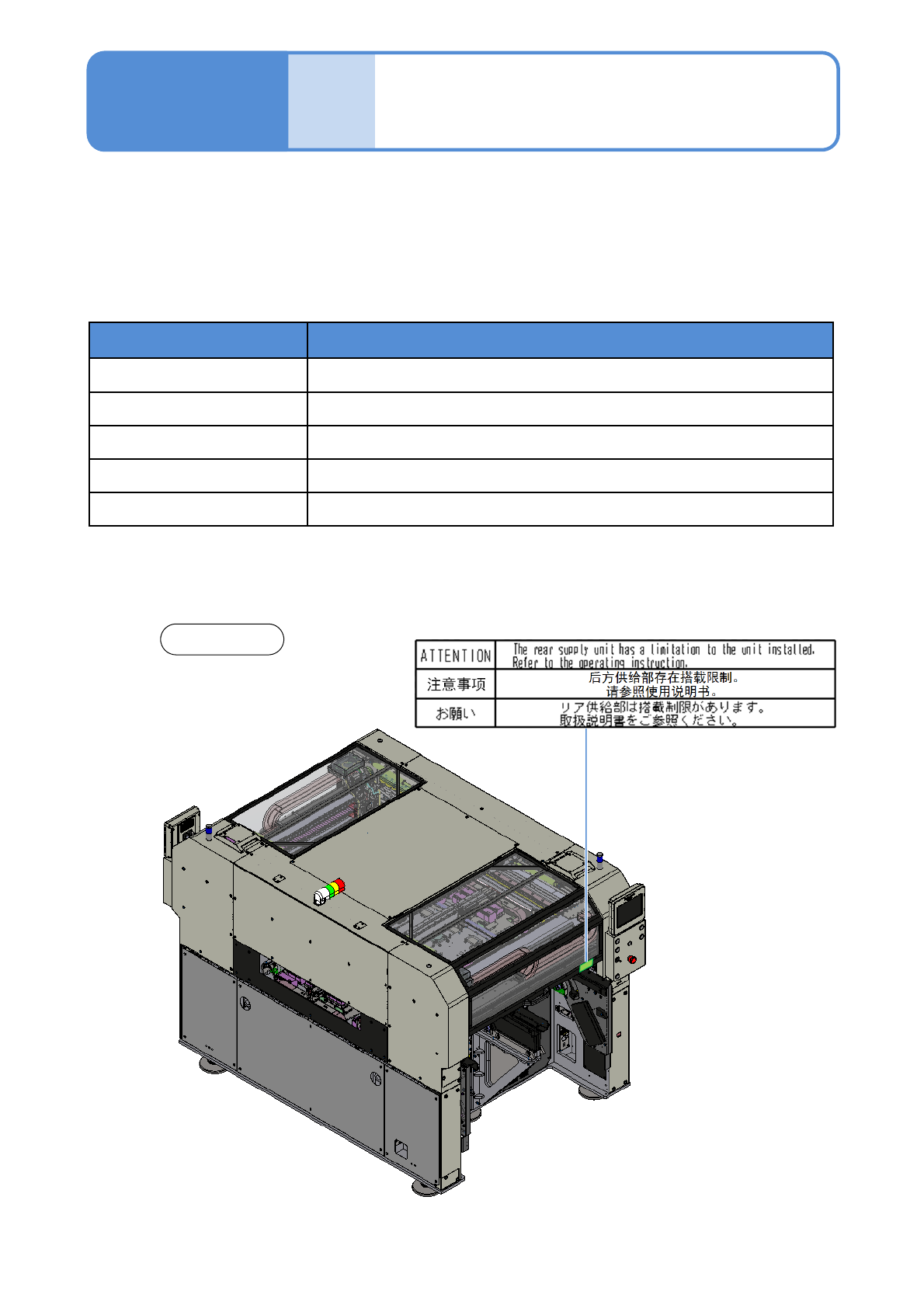

关于供给部 (后侧) 的
搭载限制
NPM-WXS的后侧供给部有搭载的限制。
以下的单元不能搭载到后侧。
下图的位置处贴有标签。
8-1-12-1
NPM-WX/WXS EJM9DC-MB-08O-00
8-1-12-2
