EJM9DC-SF-01C0 1-01 NPM-W X/WXS 各部位 名称 主要单元 1-6-3 -1 供给部 供给贴装元件。 1-6-3 交换台车 延长传送带 是安装在生产线的最前头和 最末尾的 NPM-WX/WXS 处， 确保开口部的安全的。 贴装头 在元件的供给位置，吸嘴吸着元件， 在基板上贴装元件。 ●有轻量 16 吸嘴贴装头 V2/ 轻量 8 吸 嘴贴装头 /4 吸嘴贴装头 /3 吸嘴贴装头。 X 轴驱动 单元 把贴装头 往…
EJM9DC-SF-01C01-01
NPM-WX/WXS
1-6-2-2
SELECT EXCHANGEEXCHANGE
STARTSTOP
OFF SERVO ON OFF SERVO ON
ACTIVATION
STOP
生产的暂时停止(单一停止)或
者停止操作。
SELECT
把前侧或者后侧面的操作开关
以及触摸屏的操作设定为有效。
●有效时亮灯。
START
开始生产。暂时停止状态时，
再启动开始生产。
●按住 键时，
按START键。
EXCHANGE
可以安装或者卸下交换台车。
●可以更换时亮灯。
●有用于A基台的和用于B基台
的。
伺服开关
马达的伺服开关设定为ON或者
OFF。
(设备启动指令的无效化)
●开始生产时，设定为ON。
●手伸入设备的可动部内操作
时，必须设定为OFF。
●有用于A基台的和用于B基台
的。
紧急停止开关
紧急停止设备。
●解除时，按顺时针方向转，
恢复原状。
(前后/后侧 共2个)
ACTIVATION
请在按下该按钮的同时、按动
使设备动作的开关或者触摸屏
上的操作按钮。
(这是为了防止危险)
紧急停止状态 解除状态

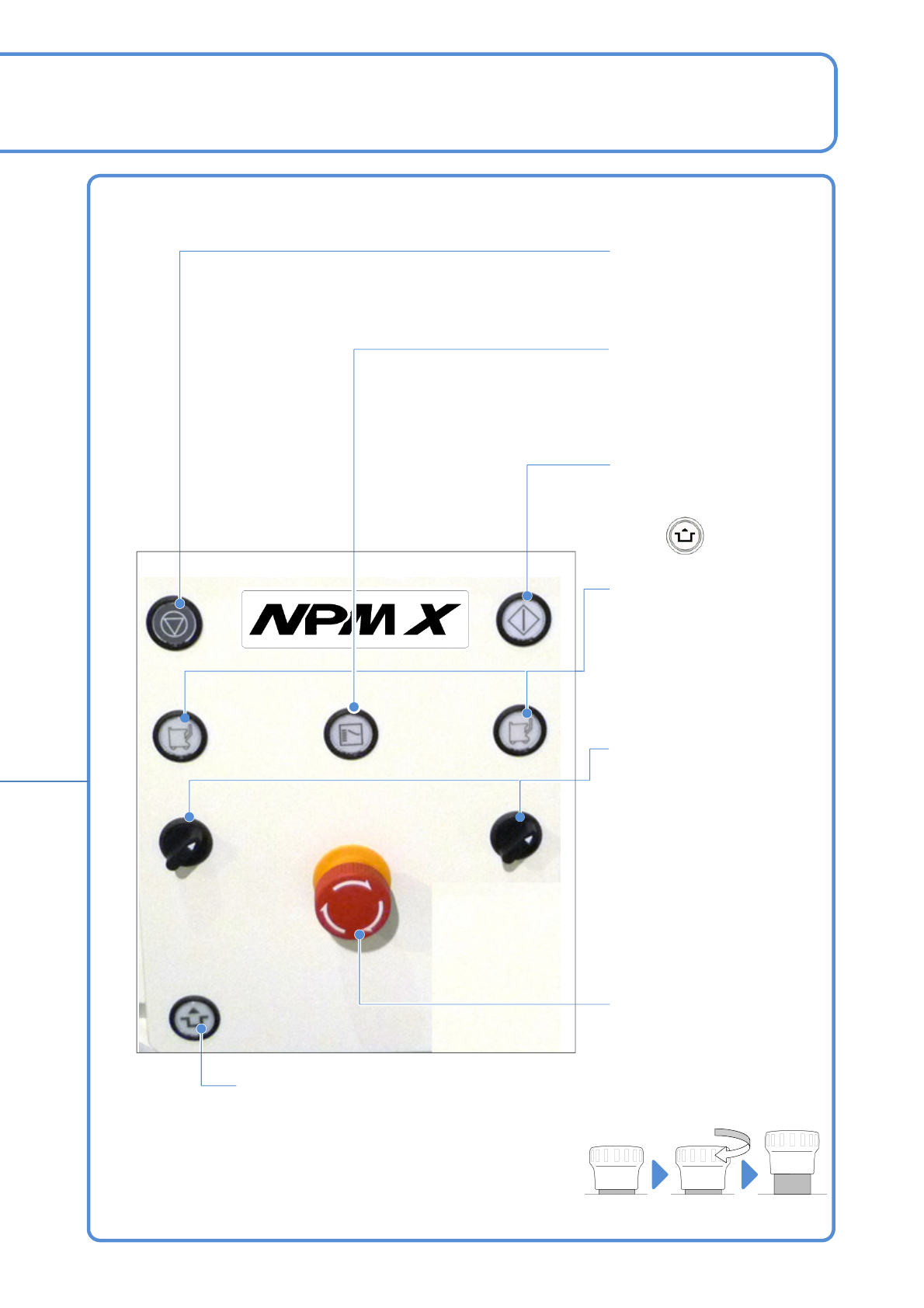

各种操作开关
进行运转开始、停止等的操作。
EJM9DC-SF-01C01-01
NPM-WX/WXS
各部位
名称
主要单元

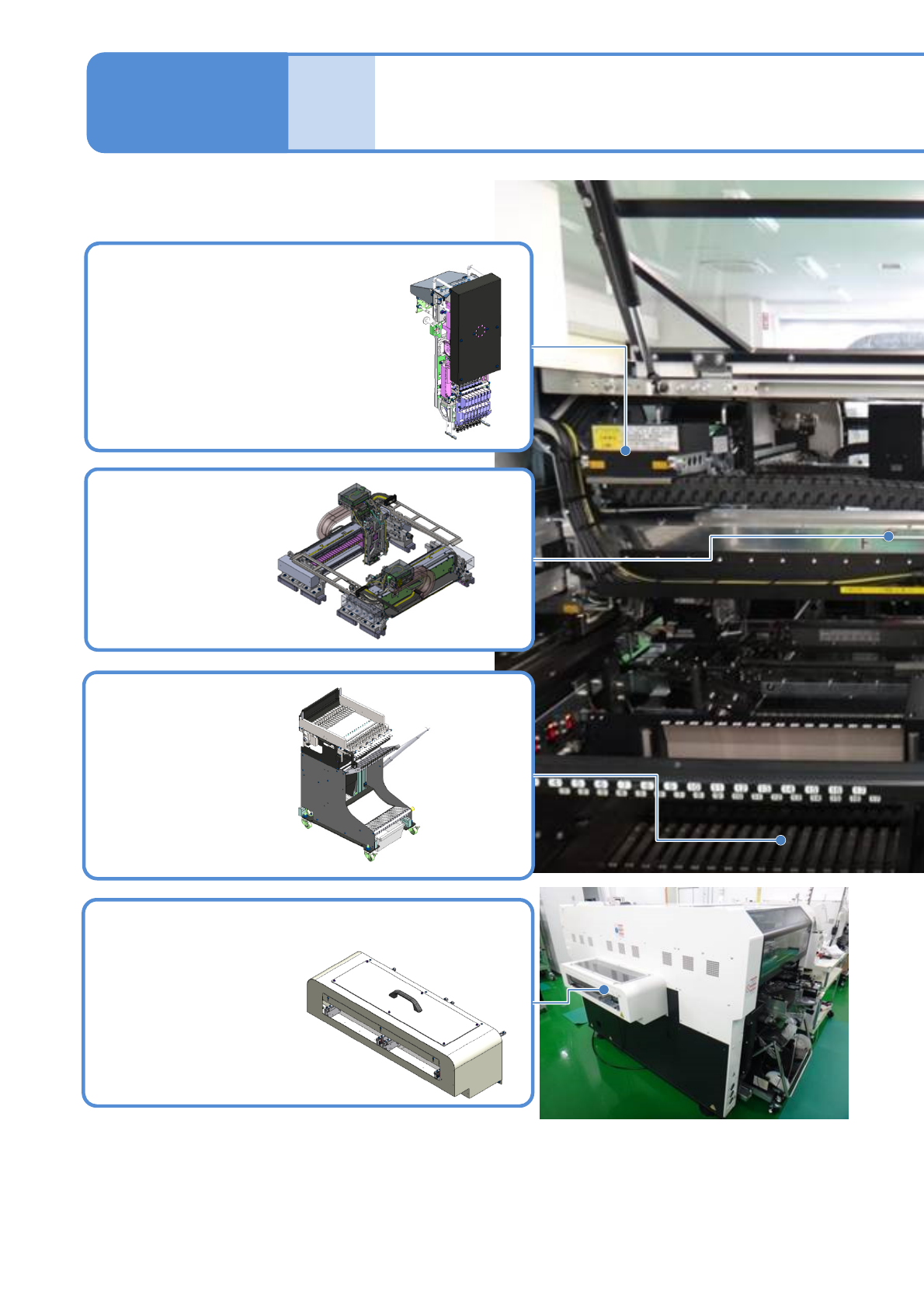

1-6-3-1
供给部
供给贴装元件。
1-6-3
交换台车
延长传送带
是安装在生产线的最前头和
最末尾的NPM-WX/WXS处，
确保开口部的安全的。
贴装头
在元件的供给位置，吸嘴吸着元件，
在基板上贴装元件。
●有轻量16吸嘴贴装头V2/轻量8吸
嘴贴装头/4吸嘴贴装头/3吸嘴贴装头。
X轴驱动
单元
把贴装头
往X方向移动。
EJM9DC-SF-01C01-01
NPM-WX/WXS

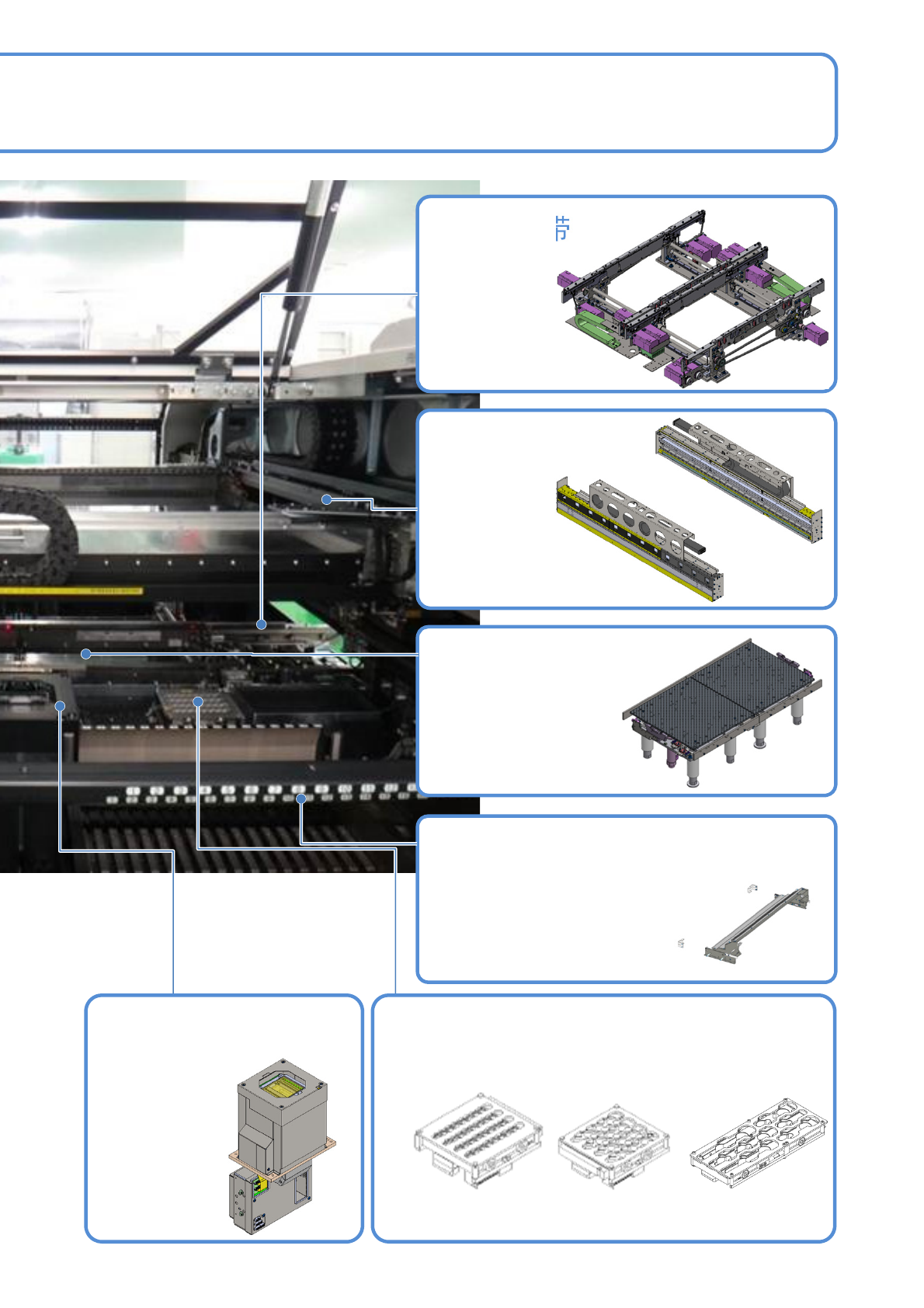

1-6-3-2
Y轴驱动
单元
把贴装头
往Y方向移动。
供料器工作台盖
机器启动时，确保机器主体内
部的安全。
识别元件。
多功能识别照相机
V2
吸嘴交换器单元
收藏或更换吸嘴。
轻量16
吸嘴贴装头用
轻量8吸嘴贴装头用
4吸嘴贴装头用
基板传送带
传入、夹紧、传出
基板。
通过基板支撑块和支撑销，
支撑基板背面。
基板支架
