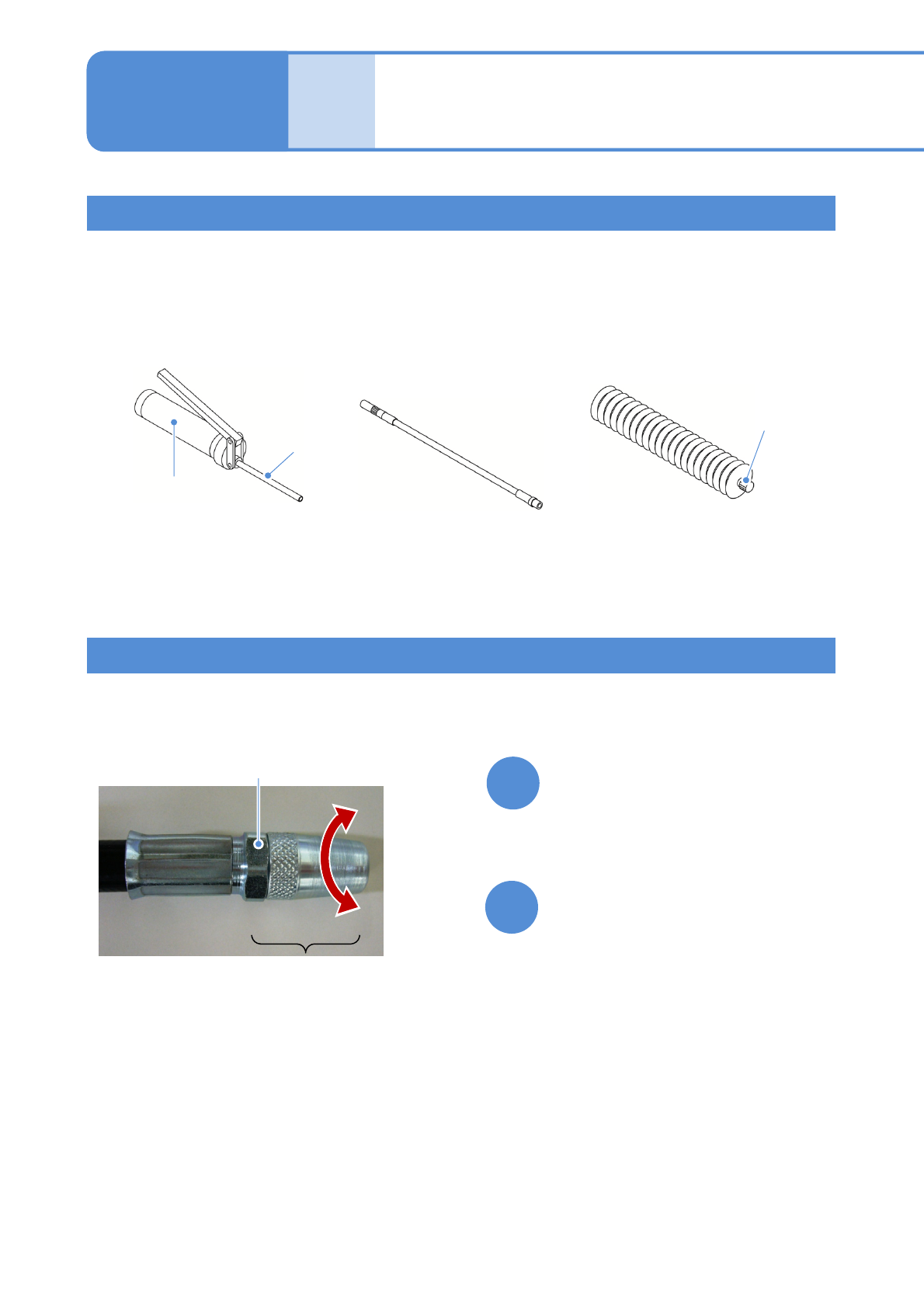

EJM9DC-MB-02C-00 NPM-W X/WXS 润滑油枪的构成 1 2 润滑油枪的调整方法 2-3 -1 2-3 有关加油 1 润滑油枪由以下 3 个单元构成。 ●将喷嘴完全固定在主体。 ●吸管、喷嘴，请根据加油位置替换 使用。 喷嘴 油筒 油筒芯 (200 g ) 吸管 盖子 润滑油枪 喷嘴顶端部的夹持力太大时，请调整 。 用扳手固定六角形部 用活动板子转动顶端部 拧紧 拧松 顶端部 六角形部
EJM9DC-MB-02C-00
NPM-WX/WXS
2-2-2-14
EJM9DC-MB-02C-00
NPM-WX/WXS
润滑油枪的构成
1
2
润滑油枪的调整方法
2-3-1
2-3
有关加油 1
润滑油枪由以下3 个单元构成。
●将喷嘴完全固定在主体。
●吸管、喷嘴，请根据加油位置替换使用。
喷嘴
油筒
油筒芯 (200 g)
吸管
盖子
润滑油枪
喷嘴顶端部的夹持力太大时，请调整。
用扳手固定六角形部
用活动板子转动顶端部
拧紧
拧松
顶端部
六角形部
EJM9DC-MB-02C-00
NPM-WX/WXS

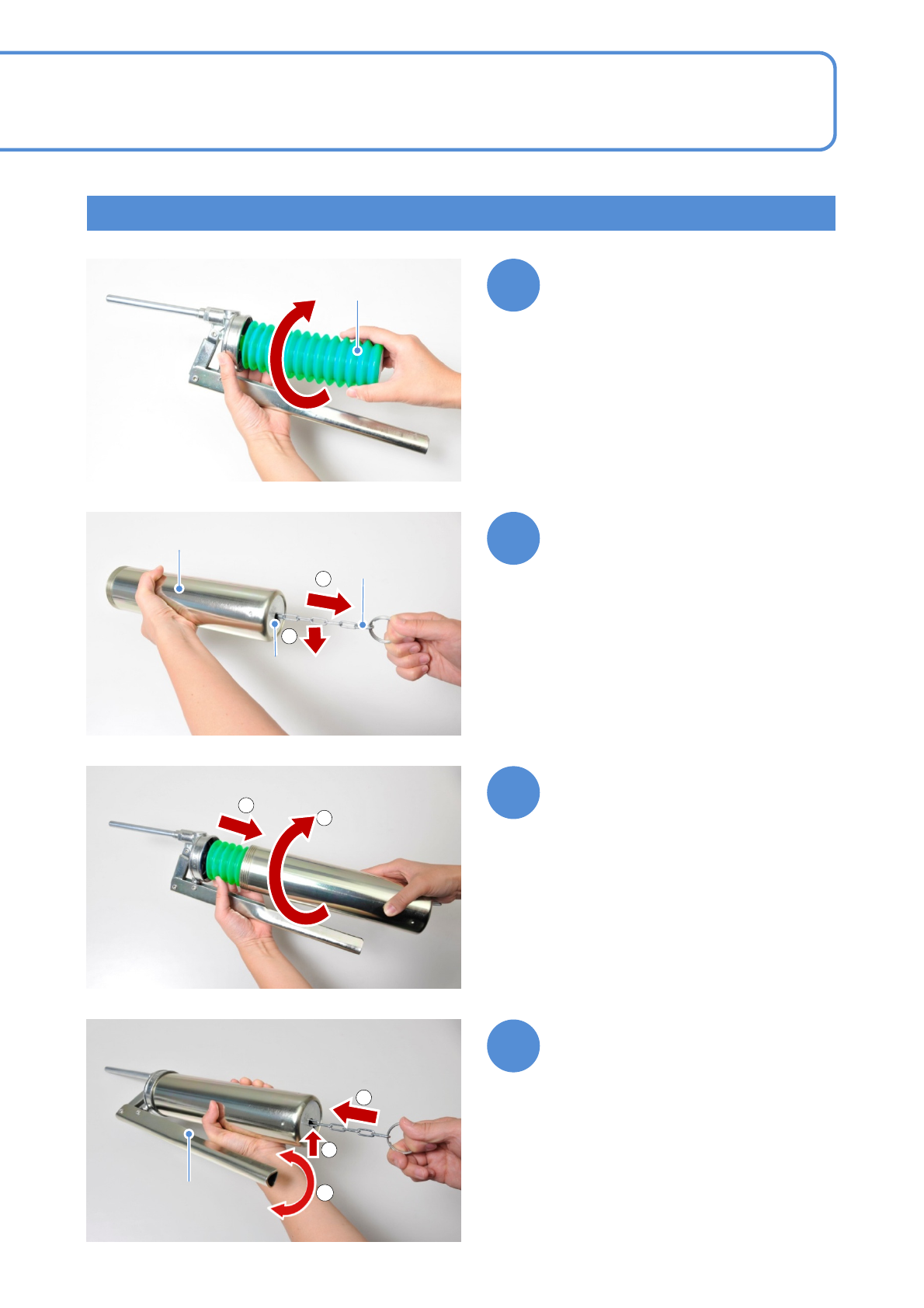

油筒芯的安装方法
2-3-2
1
2
1
2
1
2
3
2
3
4
1
油筒芯
油筒
链子
孔
打开油筒芯的盖子，
插入卸下油筒状态的主体内
●完全插入。
(若不完全插入，会漏出润滑油)
拉出油筒的链子 (①)，
上锁 (②)
把油筒芯放入油筒 (①)，
把油筒完全插入主体 (②)
从油筒孔把链子收起 (①)，
插入油筒内 (②)
●来回压杆2、3 次，确认是否从喷嘴先
端压出润滑油 (③)
。
杆
