2-31 2 6 .2.3 뷰 의 자 동 작성과 택트타임 단 축 이 미 스탭 이 작 성 되 어 있는 데 이 터 에 자 동 으 로 뷰 를 작성하 거나 , 검사 택 트타임 을 단축시키 기 위해 뷰 No 를 변 경하 고 싶 은 경 우에는 , 자 동 작성 버 튼을 조작 해서 실행 합니 다 . [자동작성]버튼 28236 -P 9- 0 0 전면 기 판전면 에균일 하 게뷰를작성 합니 다 . 자동 스…
2-30
2
4

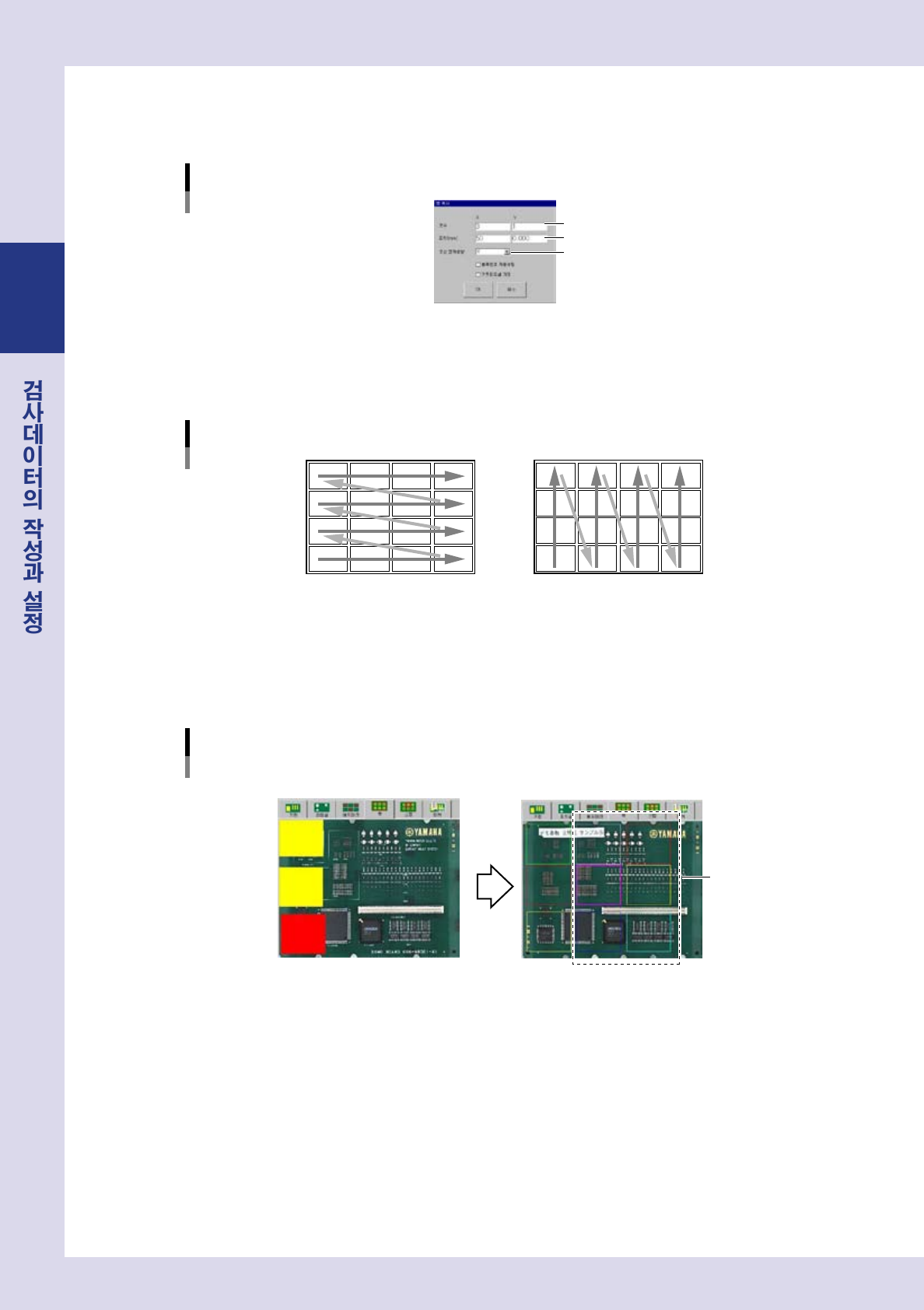

복사할 방향을 설정합니다 .
「우선전개방향」의드롭다운리스트에서 ,복사할방향을선택해주십시오 .
조건설정
갯수 XY를 입력
피치 XY를 입력
복사할 방향을 선택
블록번호 자동세팅 :
전개한뷰에블록번호를부가합니다 .
기판 피듀셜 가미 :
뷰를전개할때에인식한피듀셜보정을실행합니다 .
뷰의 복사 방향
X방향
Y방향
27203-P9-00
5
[OK] 버튼을 눌러서 복사를 실행합니다 .
6
뷰 리스트 또는 뷰 레이더를 클릭합니다 .
복사된뷰가표시됩니다 .
피치입력 복사후의 화면 예
피치입력 복사전 피치입력 복사후
지정장소에
복사된다
28235-P9-00
2-31
2
6.2.3 뷰의 자동작성과 택트타임 단축
이미 스탭이 작성되어 있는 데이터에 자동으로 뷰를 작성하거나 , 검사 택트타임을 단축시키기 위해 뷰 No 를
변경하고 싶은 경우에는 , 자동작성 버튼을 조작해서 실행합니다 .
[자동작성]버튼
28236-P9-00
전면
기판전면에균일하게뷰를작성합니다 .
자동
스탭의위치 ,사이즈를고려해서모든스탭을포함하는뷰를작성하고 ,축이동을최단거리로하는뷰 No 를부가합니다 .
소트
축의이동시간이제일짧게되도록 ,뷰 No 를변경합니다 .
n
요점
[ 자동작성 ] 버튼으로 뷰를 편집했을 때 , 표준화상 (Standard Image) 이 있을 경우에는 [ 덮어쓰기 ] 버튼을 , 표준화상
(Standard Image) 이 없을 경우에는 , [ 저장 ] 버튼을 눌러 주십시오 .
2-32
2
6.3 뷰 화상의 저장
작성한 모든 뷰의 화상을 저장합니다 . 저장한 뷰의 화상을 사용해서 , 자동검사의 표준화상 (Standard
Image) 의 표시나 오프라인 소프트 ( 옵션 ) 에서 데이터의 편집을 실행합니다 .
█
뷰 화상의 저장방법
뷰화상의저장은 ,표준화상 (StandardImage) 이있을경우에는 ,양품기판화상의[ 덮어쓰기 ] 버튼을 ,표준화상
(StandardImage) 이없을경우에는양품기판화상의[ 저장 ] 버튼을누릅니다 .
버튼에리어의[ 저장 ] 버튼을누르면 ,작성한전체뷰의화상이저장됩니다 .
n
요점
뷰 좌표를 변경한 경우에는 , 반드시 [ 덮어쓰기 ] 버튼을 눌러서 , 재저장 해 주십시오 .
[저장/덮어쓰기]버튼
양품 기판화상 [저장/덮어쓰기]버튼
28237-P9-00
표시
양품기판화상리스트에서기판을선택하고[ 표시 ] 버튼을누르면 ,선택한기판의화상이표시됩니다 .
저장
양품기판화상이저장되어있지않을때에[ 저장]버튼을누르면,기판화상은기판ID 가StandardImage로저장됩니다.
그이후는저장한일시가기판 ID 로서저장됩니다 .
덮어쓰기
양품기판화상리스트에이미데이터가존재할경우 ,그데이터를선택해서[ 덮어쓰기 ] 버튼을누르면 ,덮어쓰기저장됩
니다 .
삭제
양품기판화상리스트에서기판을선택하고[ 표시 ] 버튼을누르면 ,선택한기판의화상이삭제됩니다 .
n
요점
저장한 화상은 , [ 검사데이터 ] -「스탭」화면의 [ 화상리스트 ] 버튼으로 표시할 수 있습니다 .
