2-36
2
6
[ 조명 리스트 ] 버튼을 누릅니다 .
선택한스탭과허용틀어짐량을포함한영역의다른조명으로촬상한화면이일람으로표시됩니다 .
7
검사에 최적한 조명 화상을 선택합니다 .
최적한조명화상은 ,부품의색과형상 ,검사스테이터스에의해달라집니다 .경계값슬라이더바의빨
간부분의폭을변경하거나 ,위치를변경함으로서빨갛게표시되는부분이변합니다 .
검사대상물만이빨갛게표시되는조명화상을선택하고 ,[ 세팅 ] 버튼을눌러주십시오 .검출조건파라
미터화면으로되돌아갑니다 .

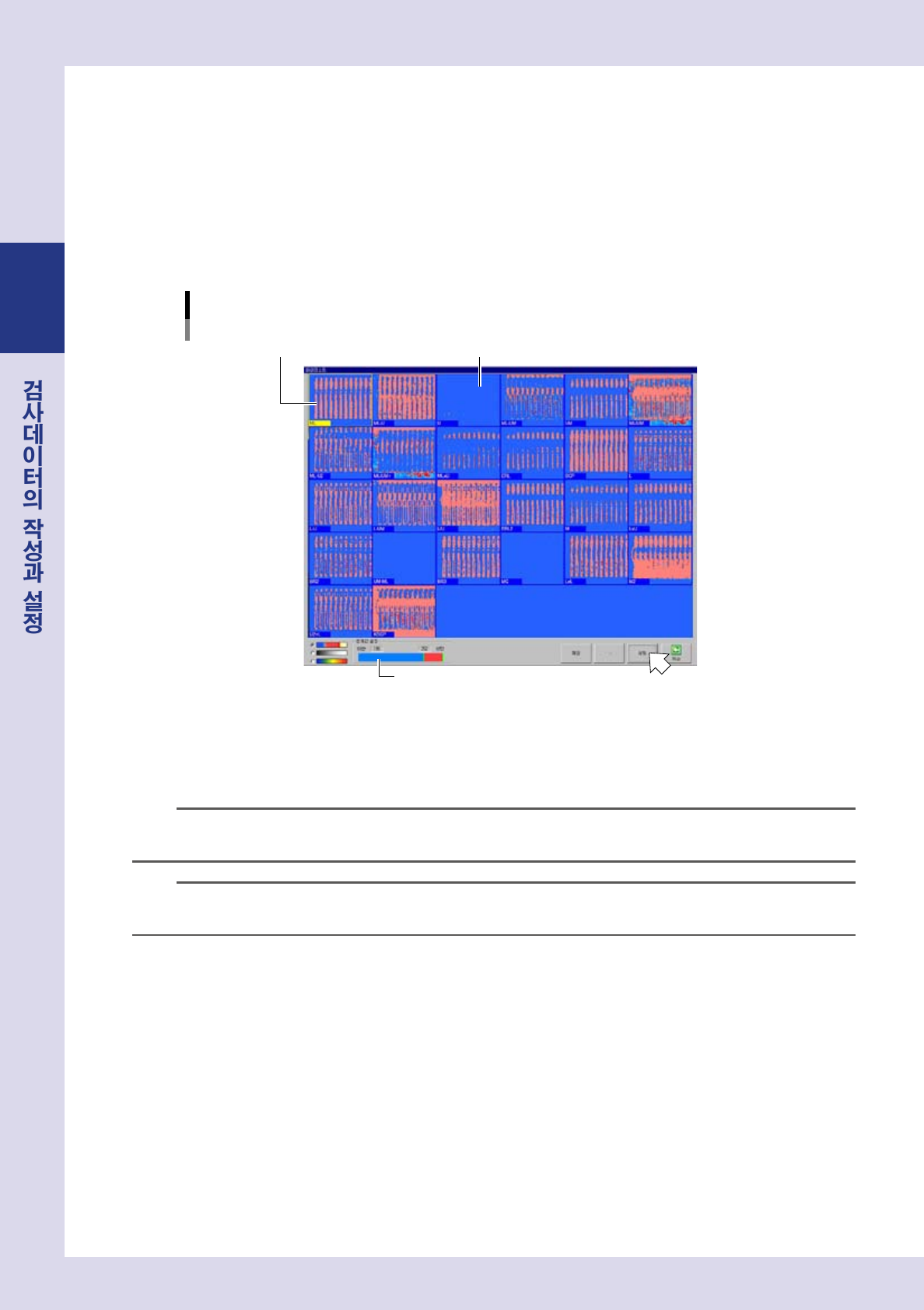

화상의 일람표시
경계값 슬라이더바
최적한 화상을 선택한다 조명화상의 일람
28243-P9- 0 0
8
경계값을 설정합니다 .
[9 레벨 ] 버튼을눌러서컬러하상을표시시키고 ,스탭범위내의검사대상만이빨간색으로 ,검사대상
이외의영역은파란색 ,또는노란색이되도록경계값슬라이더바로변경해주십시오 .
참고
부품 로트의 차이 등에 의해 휘도차가 있을 경우는 , 1 개의 스탭에 대해서 최대 4 종류의 경계값을 설정해서 검사할 수가 있
습니다 . 검출조건 파라미터의「R. 하한 경계값 2」에서「W. 상한 경계값 4」에 , 각 경계값을 입력해 주십시오 .
참고
「화상 리스트」화면의 조명으로 검사 대상물을 명료하게 식별할 수 없을 경우에는 , 검출조건 파라미터의「B. 조명타입」을
「CUSTOM」으로 설정해 주십시오 . 자세한 내용에 관해서는 , 본 장「7.3 CUSTOM 조명」을 참조해 주십시오 .
9
판정조건을 설정합니다 .
설정항목은검사스테이터스마다다릅니다 .본장「8.검사스테이터스」의설명을참고로해서판정조
건을설정해주십시오 .
0
스탭 검사를 실행합니다 .
테스트의[ 스탭 ] 버튼을눌러서테스트를실행합니다 .양품부품의검사결과가NG 일경우는 ,OK 판
정이되도록조명이나판정조건파라미터를재검토해주십시오 .
q
상기의 순서를 반복해서 , 각 검사대상 부품의 스탭을 작성합니다 .
1 개의부품의대한모든스탭이작성완료되면 ,라이브러리로서등록합니다 .
라이브러리의등록방법에대해서는 ,제 4 장「1.라이브러리」를참조해주십시오 .
2-37
2
7.2 스탭 설정기능의 상세
스탭 화면에 표시되는 각 파라미터에 대해서 설명합니다. 판정조건 파라미터는 검사 스테이터스에 따라서 달
라지므로 , 본 장「8. 검사 스테이터스」를 참조해 주십시오 .
█
기본 파라미터
스탭에관한기본정보를표시합니다 .

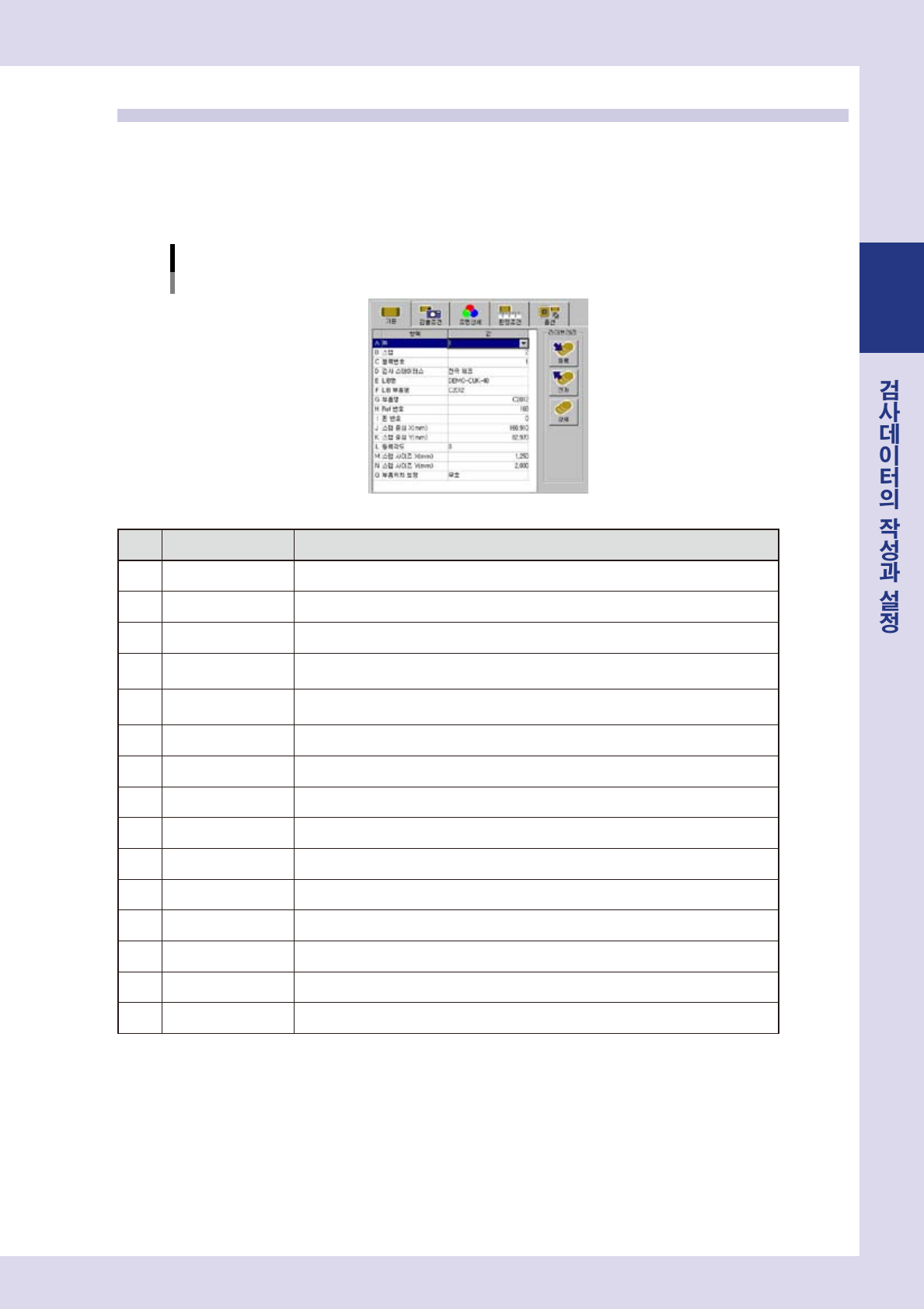

기본 파라미터
검사 스테이터스「전극 체크」의 예
28244-P9-00
항목 내용
A
뷰 선택한스탭의뷰번호를표시합니다 .또는선택한뷰번호로점프합니다 .
B
스탭 선택한스탭번호를표시합니다 .또는입력한스탭번호로점프합니다 .
C
블록번호 블록번호 ( 분할기판번호 ) 를표시합니다 .또는입력한블록번호로점프합니다 .
D
검사스테이터스
선택한스탭의검사스테이터스를표시합니다 .또는선택된스탭의검사스테이터스를변경
합니다 .
E
LIB 명
소속하고있는라이브러리명을표시합니다 .라이브러리에등록되어있지않는부품은표시
되지않습니다 .
F
LIB 부품명 라이브러리부품명을표시합니다 .또는라이브러리부품명을입력합니다 .
G
부품명 선택한부품의명칭을표시합니다 .
H
Ref 번호 레퍼런스번호를표시합니다 .또는레퍼런스번호를입력합니다 .
I
핀번호 리드의핀번호를입력합니다 .
J
스탭중심 X(mm) 선택한스탭의중심X 좌표를표시합니다 .또는스탭의중심X 좌표를입력합니다 .
K
스탭중심 Y(mm) 선택한스탭의중심Y 좌표를표시합니다 .또는스탭의중심Y 좌표를입력합니다 .
L
등록각도 1 도단위로스탭의등록각도를지정할수있습니다 .
M
스탭사이즈 X(mm) 선택한스탭의X 폭을표시합니다 .또는X 폭을입력합니다 .
N
스탭사이즈 Y(mm) 선택한스탭의Y 폭을표시합니다 .또는Y 폭을입력합니다 .
Q
부품위치보정 부품체크 ,전극체크로인식한틀어짐량으로 ,동일Ref 의스탭위치보정을실행합니다 .
2-38
2
█
검출조건 파라미터
검사대상물의검출조건을설정합니다 .
참고
표시되는 파라미터는 , 검사 스테이터스에 따라 다릅니다 .
검출조건 파라미터
「전극 체크」 의 예 「높이 측정」 의 예
28245-P9-00
항목 내용
A
기준면적 (mm
2
)
선택한스탭의면적입니다 .
[ 기준면적 ] 버튼을누르면 ,자동으로입력됩니다 .
B
조명타입
선택한스탭을검사할때의조명입니다 .
[ 화상리스트 ] 버튼을눌러서 ,선택할수있습니다 .
C
최소검출사이즈 X(mm) 검출할최소X 사이즈를설정합니다 .
D
최소검출사이즈 Y(mm) 검출할최소Y 사이즈를설정합니다 .
E
문자사이즈 X(mm) 인식할문자의가로사이즈를설정합니다 .
F
문자사이즈 Y(mm) 인식할문자의세로사이즈를설정합니다 .
G
최소면적 (%) 인식할최소면적을설정합니다 .기준면적에대한% 를입력합니다 .
P
하한경계값 1 「9 레벨」화상에서검사부위를추출하기위해휘도레벨의하한을설정합니다 .
Q
상한경계값 1 「9 레벨」화상에서검사부위를추출하기위해휘도레벨의상한을설정합니다 .
R
하한경계값 2 멀티경계값 2: 자동검사시 ,2 번째의하한경계값입니다 .
S
상한경계값 2 멀티경계값 2: 자동검사시 ,2 번째의상한경계값입니다 .
T
하한경계값 3 멀티경계값 3: 자동검사시 ,3 번째의하한경계값입니다 .
U
상한경계값 3 멀티경계값 3: 자동검사시 ,3 번째의상한경계값입니다 .
V
하한경계값 4 멀티경계값 4: 자동검사시 ,4 번째의하한경계값입니다 .
W
상한경계값 4 멀티경계값 4: 자동검사시 ,4 번째의상한경계값입니다 .
X
측정타입 높이측정의「기준」「포인트측정」「라인측정」에서선택합니다 .
Y
측정각도 높이측정시의레이저유니트의각도를지정합니다 .
Z
샘플링피치 (mm) 높이측정시 ,「라인측정」으로선택했을때의높이측정을하는피치를설정합니다 .
a
재시도
높이측정시 ,재시도의실행여부를설정합니다 .「한다」로선택한경우에는 ,
•
포인트측정 : 헤드를180 도회전시켜서측정합니다 .
•
라인측정 : 헤드가왕복측정을합니다 .
c
측정방법 높이측정시 ,「기준」으로선택했을때의측정결과를구하는방법을선택합니다 .
