2-42
2
6
경계값을 재검토합니다 .
조명추출타입이「휘도」일경우는 ,그래프좌측에있는경계값슬라이더바의빨간부분의폭을변경하
거나 ,위치를바꿔서빨간점 ( 추출부위 ) 만이회색바부분에들어가도록합니다 .회색바부분은마우스
를사용해서 ,각도를변경하고빛제외배율을변경할수있습니다 .조명추출타입이「색도」,「형상도」
일경우는불필요합니다 .

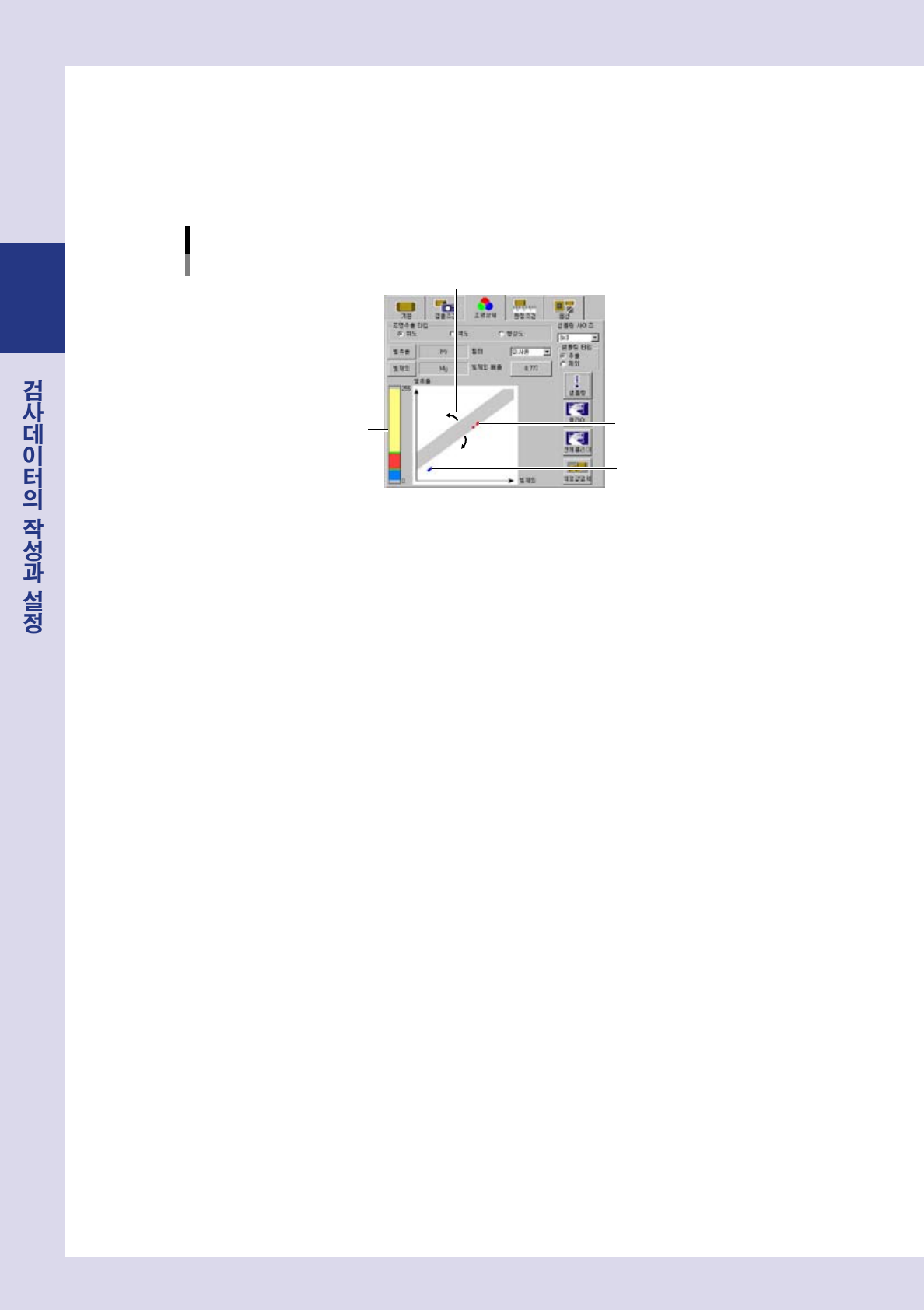

경계값의 설정
경계값 슬라이더바
마우스로 각도의 변경이 가능
빨간점(추출 부위)
파란점(제외 부위)
28249-P9-00
2-43
2
7.4 마 스 크
스탭내에 마스크 범위를 작성해서 , 검출 여부를 설정할 수가 있습니다 .
마스크 기능은 , 부품 체크의 본체인식에서 부품상의 인쇄문자 등에 의해 인식되지 않을 경우에 , 문자위치에
검사대상 마스크를 작성해서 검사합니다 .
또 , 전극 체크에서 전극부와 본체가 동시에 검출될 경우에도 , 본체 중앙부에 검사대상 마스크를 작성해서
검사할 수가 있습니다 .
1
[ 옵션 ] 탭을 누릅니다 .
파라미터에마스크타입이표시되어있으면사용가능합니다 .
마스크 설정예
282A4-P9-00
2
마스크 타입을 선택합니다 .
•
무효 : 마스크기능을사용하지않습니다 .
•
검사대상 : 마스크범위를항상검출합니다 .
•
검사대상외 : 마스크범위를항상미검출합니다 .
3
[ 마스크 티칭 ] 버튼을 누릅니다 .
빨간스탭범위내에파란마스크범위가표시됩니다 .
4
마스크 범위의 사이즈와 위치를 맞춥니다 .
마스크범위를마우스로드래그해서 ,사이즈와위치를대상영역에맞춥니다 .
참고
하기는 다이오드의 극성 위치에 검사대상 마크스를 설정한 부품 체크의 예입니다 .
마스크 설정 화상예
█ M조명 █ 마스크 없이 9레벨 █ 검사대상 마스크 9레벨
282A5-P9-00
참고
마스크 기능은 , 다음과 같은 검사 스테이터스에서 사용할 수 있습니다 .
부품 체크 , 전극 체크 , 극성 체크 , 문자 인식 , 솔더량 체크 , 리드 체크 , 위치 보정 , 휘도 레벨 , 형상 체크
2-44
2
7.5 멀티 테스트
멀티 테스트를 실행할 대상이나 검사조건 , 범위를 지정할 수가 있습니다 .
1
[ 멀티 ] 버튼을 누릅니다 .
상부에멀티테스트창이열립니다 .
2
검사할 조건을 설정합니다 .
멀티 테스트 화면
1
3
2 4 5
6
28250-P9-00
1. 검사대상
스탭 : 검사데이터의모든스탭을검사합니다 .
검사스테이터스 : 선택한검사스테이터스의스탭을검사합니다 .
부품 : 선택한부품의스탭을검사합니다 .
2. 검사조건 설정
전체 : 검사데이터의모든스탭을검사합니다 .
동일 Lib부품명칭 : 선택한Lib부품명칭의스탭을검사합니다 .
동일부품명칭 : 선택한부품명칭의스탭을검사합니다 .
동일 Ref번호 : 선택한Ref번호의스탭을검사합니다 .
3. 검사대상 종류
전체 : 검사데이터의모든스탭을검사합니다 .
선택중인개편기판 : 선택한분할기판번호의개편기판내의스탭을검사합니다 .
선택중인뷰 : 선택한뷰내의스탭을검사합니다 .
선택중인부품 : 선택한부품의스탭을검사합니다 .
4. 화상리스트
테스트안한다 : 화상리스트에저장된화상의검사는실행하지않습니다 .
테스트한다 : 화상리스트에저장된화상의검사를실행합니다 .
5. [ 실행 ] 버튼
설정한조건으로테스트를실행합니다 .
6. 검사 스탭수 , NG 스탭수
검사를실행한스탭의총수와 ,그중에서검사결과가NG 된스탭수를표시합니다 .
3
[ 실행 ] 버튼을 눌러서 , 멀티 테스트를 실행합니다 .
4
[ 닫기 ] 버튼을 눌러서 , 멀티 테스트를 종료합니다 .
