2-49
2
7.9.2 핀번호 추가
리드 부품의 각 리드에 핀번호를 부여할 수가 있습니다 .

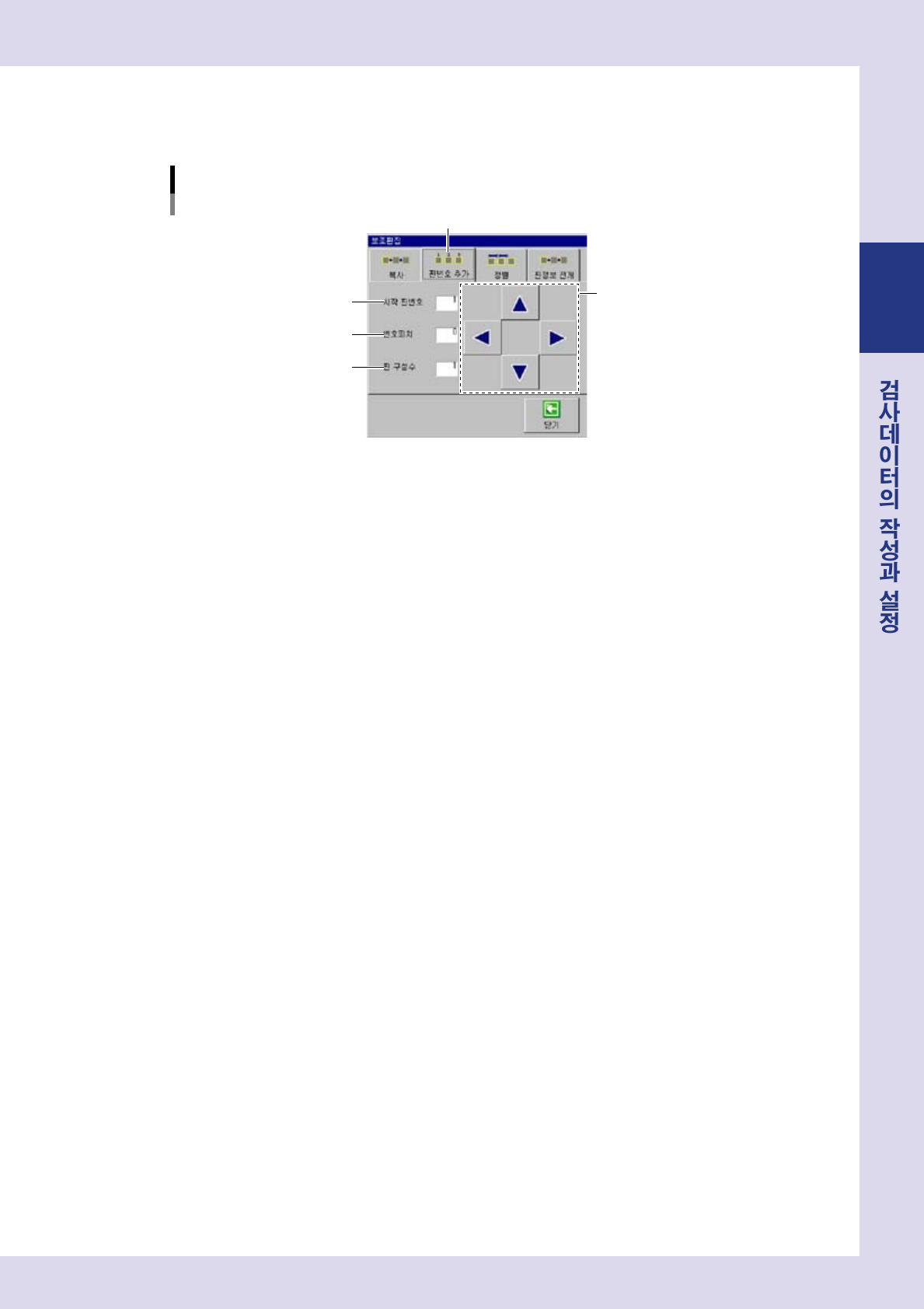

「핀번호 추가」화면
Step 3
Step 4
Step 5
Step 7
Step 6
28255-P9-00
1
스탭을 선택합니다 .
[ 검사데이터 ]-「스탭」화면에서핀번호를부여할스탭을선택해주십시오 .
2
[ 보조편집 ] 버튼을 누릅니다 .
「보조편집」화면이표시됩니다 .
3
「핀번호 추가」탭을 선택합니다 .
스탭의「핀번호추가」화면이표시됩니다 .
4
시작 핀번호를 입력합니다 .
선택한리드중에서가장작은핀번호를입력해주십시오 .
5
번호피치를 입력합니다 .
부여한핀번호의피치를입력해주십시오 .
6
핀 구성수를 입력합니다 .
1 핀을검사하기위한스탭수를입력해주십시오 .
7
화살표 버튼을 누릅니다 .
부여한번호방향의화살표버튼을누릅니다 .
「스탭」-「기본」파라미터의「I.핀번호」에핀번호가입력됩니다 .
[ 검사데이터 ]-「스탭」화면으로되돌아갑니다 .
2-50
2
7.9.3 정렬
스탭 위치를 동일 라인에 동일 피치로 정렬할 수가 있습니다 .

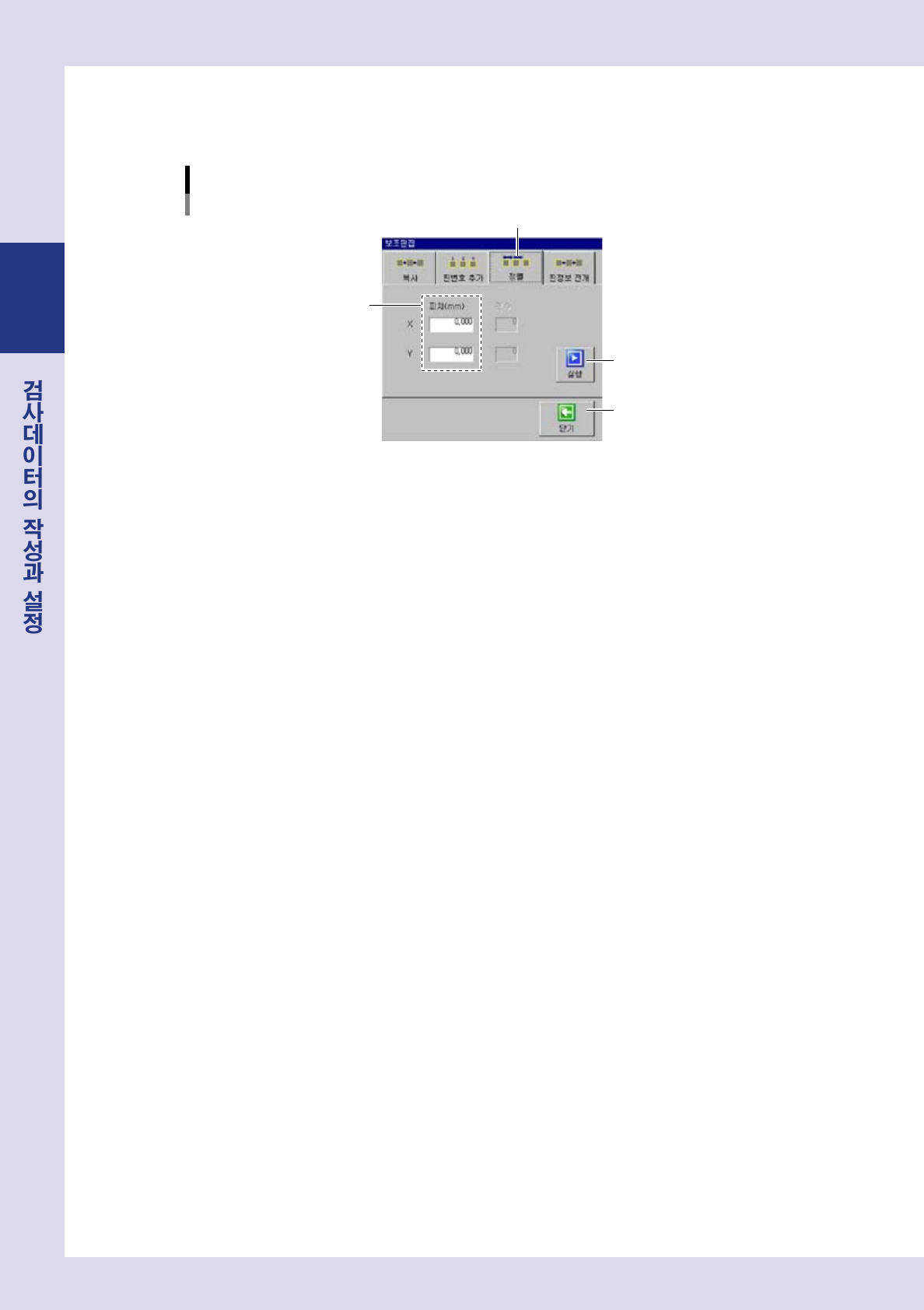

「정렬」화면
Step 4
Step 5
Step 6
Step 3
28256-P9-00
1
스탭을 선택합니다 .
[ 검사데이터 ]-「스탭」화면에서정렬시킬스탭을선택합니다 .
2
[ 보조편집 ] 버튼을 누릅니다 .
「보조편집」화면이표시됩니다 .
3
「정렬」탭을 선택합니다 .
「정렬」화면이표시됩니다 .
4
피치를 입력합니다 .
X또는Y 방향의스탭피치를입력해주십시오 .
5
[ 실행 ] 버튼을 누릅니다 .
스탭이정렬됩니다 .
6
[ 닫기 ] 버튼을 누릅니다 .
[ 검사데이터 ]-「스탭」화면으로되돌아갑니다 .
2-51
2
7.9.4 핀정보 전개
리드 부품의 리드검사 파라미터를 변경했을 때에 , 동일 부품의 그 밖의 리드검사 파라미터를 같은 설정으로
할 경우에 사용합니다 .
참고
이 기능을 실행하기 위해서는 , 핀번호와 Ref 번호가 올바르게 설정되어 있을 필요가 있습니다 .

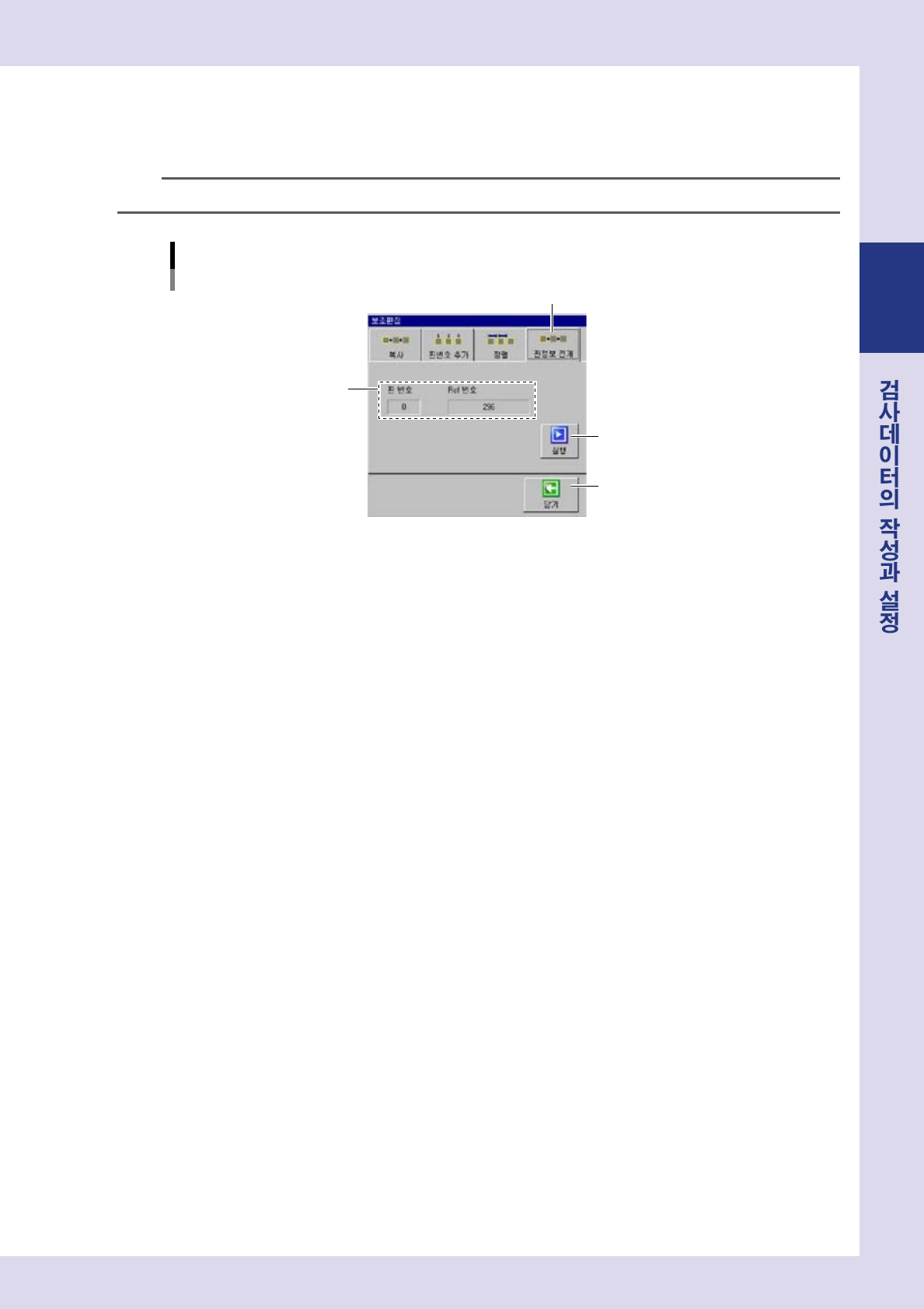

「핀정보 전개」화면
Step 4
Step 5
Step 6
Step 3
28257-P9-00
1
스탭을 선택합니다 .
[ 검사데이터 ]-「스탭」화면에서전개할스탭을선택해주십시오 .
2
[ 보조편집 ] 버튼을 누릅니다 .
「보조편집」화면이표시됩니다 .
3
「핀정보 전개」탭을 선택합니다 .
「핀정보전개」화면이표시됩니다 .
4
핀번호 /Ref 번호를 확인합니다 .
선택한전개원의핀번호 /Ref 번호가표시되므로 ,올바른지확인해주십시오 .
5
[ 실행 ] 버튼을 누릅니다 .
동일부품의핀검사파라미터에설정값이전개됩니다 .
6
[ 닫기 ] 버튼을 누릅니다 .
[ 검사데이터 ]-「스탭」화면으로되돌아갑니다 .
