2-62
2

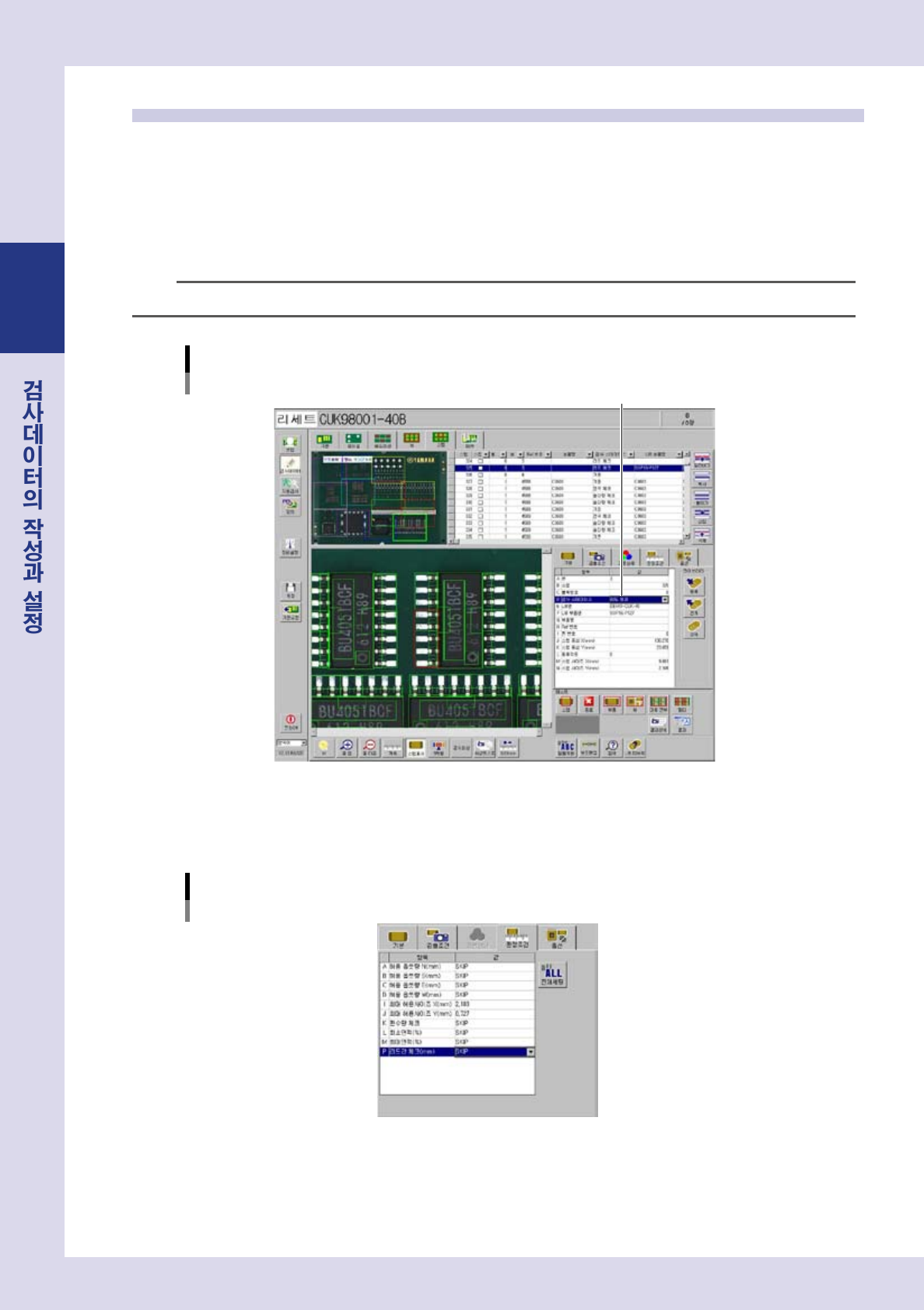

8.5 리드체크 ( 브릿지용 )
이 검사 스테이터스는 , 리드간 브릿지 , 인접 부품과의 브릿지를 검사할 경우에 사용합니다 .
1
스탭을 설정합니다 .
1. 스탭범위를작성합니다 .
2. 검사스테이터스를「리드체크」로설정합니다 .
3. 경계값을설정합니다 .
참고
스탭 범위의 작성과 경계값의 설정에 관해서는 , 본 장「7.1 스탭 설정의 기본순서」를 참조해 주십시오 .
검사 스테이터스
리드 체크
「리드 체크」로 설정
28273-P9-00
2
판정조건 파라미터를 설정합니다 .
「판정조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
판정조건 파라미터
검사 스테이터스:리드체크
28274-P9- 0 0
2-63
2
A~D. 허용 옵셋량 N~W(mm)
부품본체측은반드시「SKIP」으로합니다 .부품의사이즈 ,패턴의설계에응해서설정합니다 .
I, J. 최대 허용사이즈 X, Y
이값은Step5 의「결과」화면에서자동계산해서설정되므로 ,처음에는설정할필요없습니다 .
필요에따라서변경할수도있습니다 .
K. 핀수량 체크
드롭다운리스트에서「SKIP」을선택하거나 ,핀수량을입력해주십시오 .
•
SKIP :IC 나커넥터등의리드간브릿지검사에사용합니다 .
•
검사핀수량 :3Pin,5Pin 의트렌지스터등의리드간브릿지 ,180 도탑재틀어짐검사의
경우에설정합니다 .수량을직접입력해주십시오 .
L, M. 최소면적 , 최대면적 (%)
면적규격의최소면적과최대면적을설정합니다 .
「K.핀수량체크」에서설정한항목에응해서설정해주십시오 .
•
SKIP : 최소면적 :SKIP,최대면적 : 임의 (100)
•
검사핀수량 : 최소면적 :10~30,최대면적 : 임의 (100)
P. 리드간 체크 (mm)
일반적으로는사용하지않으므로 ,「SKIP」으로설정합니다 .사용할경우에는 ,초기값인「0.06」을
입력해주십시오 .
3

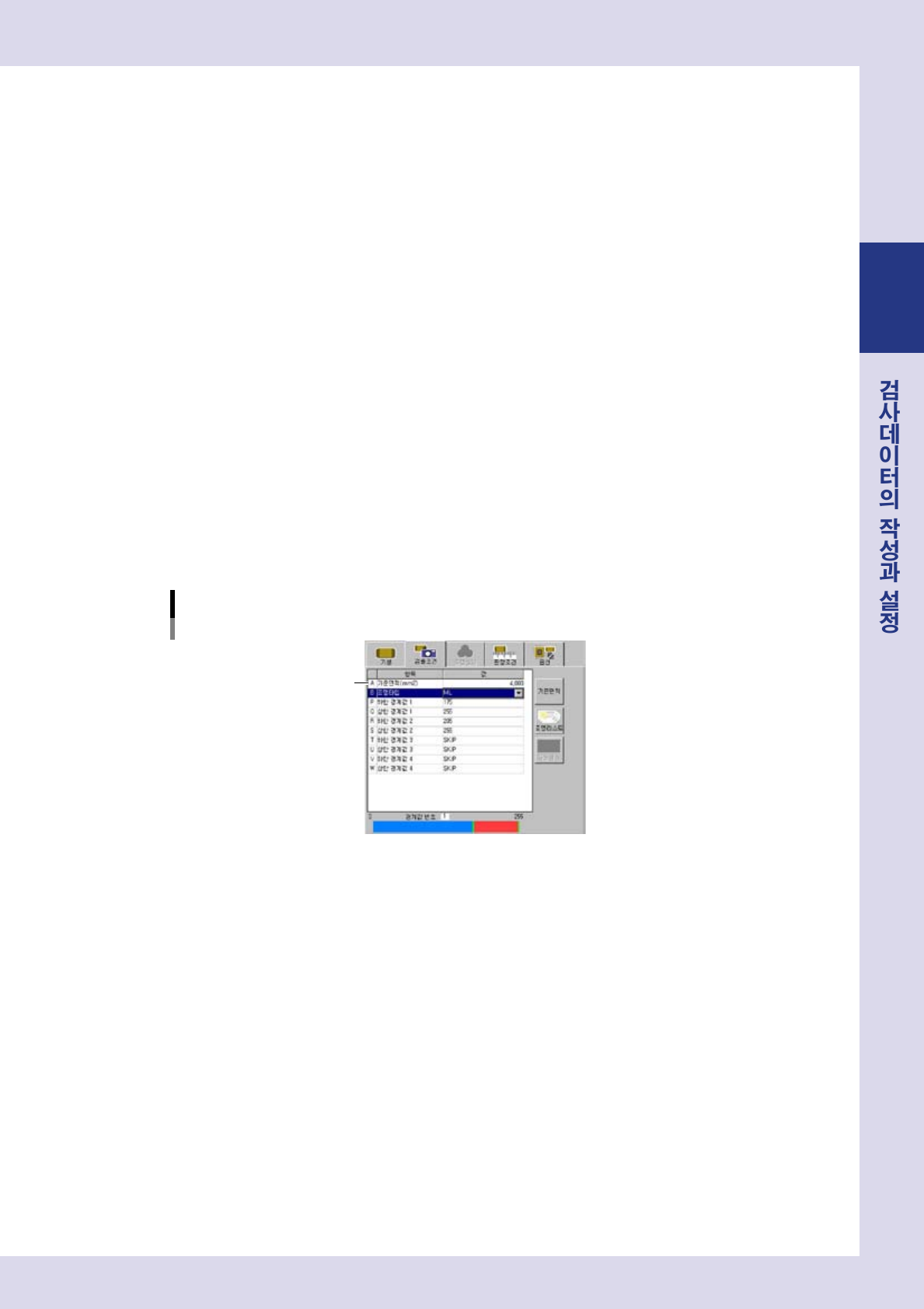

검출조건 파라미터를 설정합니다 .
「검출조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
검출조건 파라미터
검사 스테이터스:리드 체크
A
28275-P9-00
A. 기준면적 (mm
2
)
「판정조건」의「K.핀수량체크」에서설정한항목에응해서설정해주십시오 .
「SKIP」으로설정되어있을경우는 ,초기값인「4」를입력합니다 .
검사핀수량이입력되어있을경우에는 ,[ 기준면적 ] 버튼을누릅니다 .
4
스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,작성한스텝의테스트를실행해주십시오 .
2. 검출데이터결과가「NG」로되지만 ,문제없습니다 .
5
[ 결과 ] 버튼을 누릅니다 .
「검사결과」화면이표시되므로 ,[ 자동계산 ] 버튼을눌러주십시오 .
검출조건파라미터의다음항목에 ,자동으로값이설정됩니다 .
•
「I,J.최대허용사이즈」에최대인식값의1.5 배가입력됩니다 .
•
「P.리드간체크」에최소인식폭의70% 가입력됩니다 .( 리드간체크를설정했을때만 )
2-64
2
6

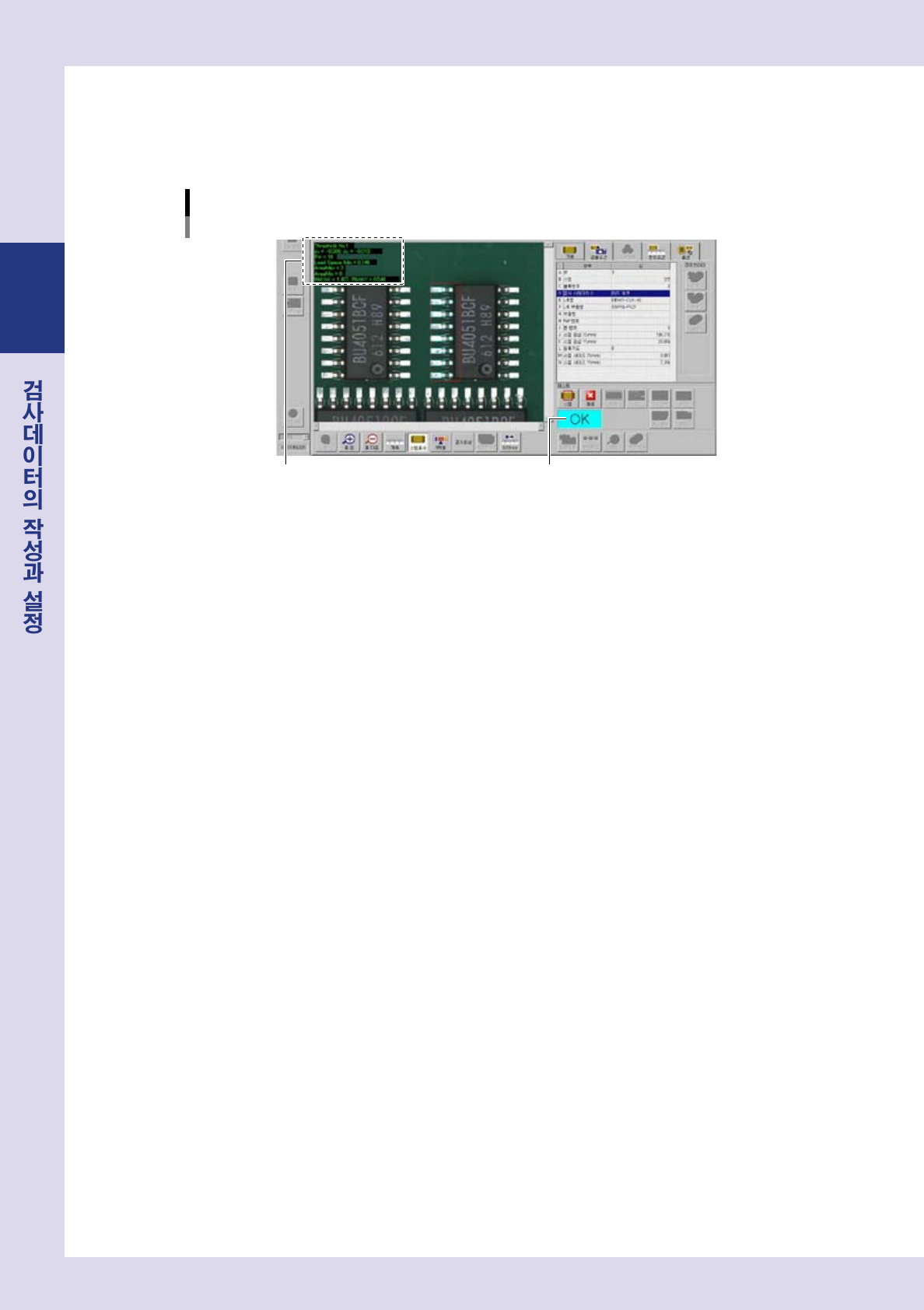

재차 , 스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,재차스탭테스트를실행해주십시오 .
2. 검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .
스탭 테스트 종료
검출데이터를 표시 테스트 결과
28276-P9- 0 0
검출 데이터
ThresholdNo. : 검사한경계값의번호입니다 .
dx=,dy= : 스탭범위와검출영역중심의틀어짐량입니다 .
Pin= : 검출한리드의수량입니다 .
LeadspaceMin= : 최소리드간의거리입니다 .
AreaMax= : 검출한최대핀의 ,검출면적의기준면적에대한% 입니다 .
AreaMin= : 검출한최소핀의 ,검출면적의기준면적에대한% 입니다 .
WidthX=,WidthY= : 최대검출폭 X,최대검출폭 Y 입니다 .
3. 테스트결과에따라서 ,「검출조건」「판정조건」파라미터를재검토해주십시오 .
