8.7 형상 체크
이 검사 스테이터스는 , 검사 대상물의 형상을 검사할 경우에 사용합니다 .
1

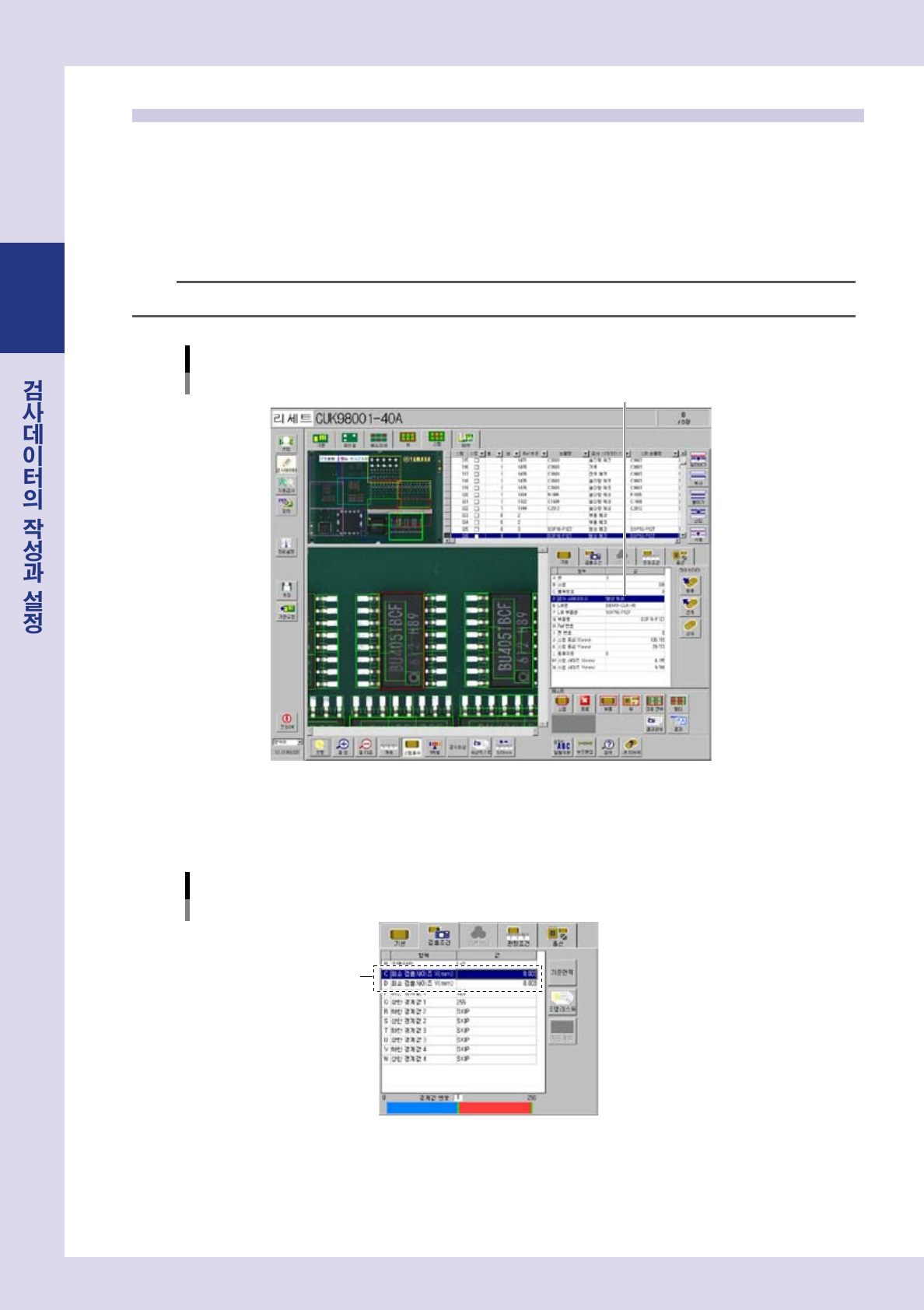

스탭을 설정합니다 .
1. 스탭범위를작성합니다 .
2. 검사스테이터스를「리드체크」로설정합니다 .
3. 경계값을설정합니다 .
참고
스탭 범위의 작성과 경계값의 설정에 관해서는 , 본 장「7.1 스탭 설정의 기본순서」를 참조해 주십시오 .
검사 스테이터스
형상 체크(종횡비)
「형상 체크」로 설정
28281-P9-00
2
검출조건 파라미터를 설정합니다 .
「검출조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
검출조건 파라미터
검사 스테이터스:형상 체크
C, D
28282-P9-00
C, D. 최소 검출사이즈 (mm)
검사대상물의최소사이즈를설정합니다 .Step6 에서설정해주십시오 .
2-69
2
3
판정조건 파라미터를 설정합니다 .

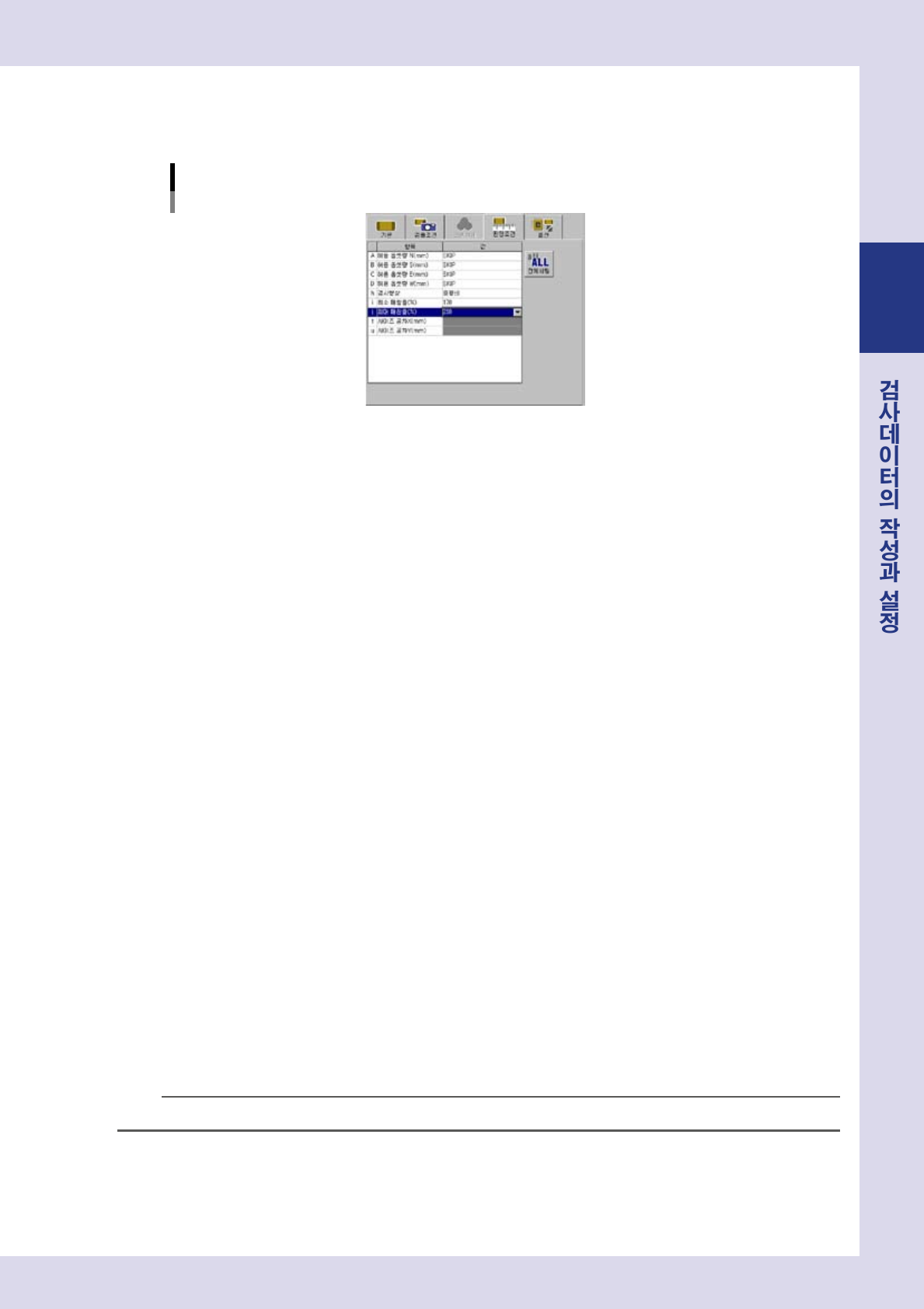

「판정조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
판정조건 파라미터
검사 스테이터스:형상 체크
28283-P9-00
A~D. 허용 옵셋량 N~W(mm)
위치틀어짐의허용범위를설정합니다 .위치틀어짐을검사하지않을경우에는모두「SKIP」으로합
니다 .
h. 검사형상
다음의4 종류에서검사할형상을선택합니다 .
•
사이즈 : 스탭사이즈와검출한사이즈의크기를비교검사합니다 .
「사이즈」를사용할경우에는 ,허용옵셋량을설정해주십시오 .
•
진원도 : 원형의부품이어느정도진원에가까운지를검사합니다 .
•
철면도 : 매끈함의정도를검사합니다 .
•
종횡비 : 가로를기준 ( 가로 =100%) 으로세로가몇 % 인지를검사합니다 .
i, J. 최소 / 최대 매칭율 (%)
검사대상물의형상규격의매칭율을설정합니다 .
예를들어 ,「검사형상」을「종횡비」로했을경우 ,Step1 의그림의예에서는세로의길이가가로의
길이의약 2 배이므로 ,최소매칭율을170%，최대매칭율을230% 로설정합니다 .
t, u. 사이즈 공차 X, Y(mm)
h. 검사형상에서「사이즈」를선택했을때에유효하게됩니다 .
스탭사이즈와인식사이즈의크기차이의허용값을설정합니다 .
4
스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,작성한스탭의테스트를실행해주십시오 .
2. 검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .
5
최소 / 최대 매칭율을 재설정합니다 .
「판정조건」파라미터의「i.최소매칭율 (%)」에검출데이터영역의80% 정도의값을설정하고 ,
「j.최대매칭율 (%)」에120% 정도의값을설정해주십시오 .
6
최소 검출사이즈를 설정합니다 .
[ 걸과 ] 버튼을눌러서 ,검사결과의최대 X 폭 ,Y 폭의70% 정도의값을검출조건파라미터의「C,D최
소검출사이즈 (mm)」에설정해주십시오 .
참고
스탭 범위내에 있는 최대의 형상을 검사 대상물로 하고 있습니다 . [ 자동계산 ] 버튼은 무효입니다 .
2-70
2
7
재차 스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서테스트를재실행해주십시오 .
2. 검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .
검출 데이터
ThresholdNo. : 검사한경계값의번호입니다 .
dx=,dy= : 스탭범위와검출영역중심의틀어짐량입니다 .
Area= : 검사형상에응한비율입니다 .
3. 테스트결과에따라서 ,「검출조건」「판정조건」파라미터를재검토해주십시오 .
