판정조건 파라미터를 설정합니다 .
「판정조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
검사조건 파라미터
검사 스테이터스:위치보정
28292-P9-00
E~H. 위치보정 리미트 N~W(mm)
위치보정리미트의양을입력합니다 .
검출위치 ( 어긋난량 ) 가리미트를초과한경우는보정하지않습니다 .
기준으로하지않는방향은 ,「SKIP」으로해주십시오 .
L. 최소면적 (%)
면적규격의최소면적을설정합니다 .( 참고값 10%)
M. 최대면적 (%)
면적규격의최대면적을설정합니다 .( 참고값 200%)
4
옵션 파라미터를 설정합니다 .
「옵션」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
옵션 파라미터
검사 스테이터스:위치보정
28293-P9-00
C. 보정시작 스탭
위치보정을실행할최초의스탭번호를설정합니다 .
D. 보정종료 스탭
위치보정을실행할마지막스탭번호를설정합니다 .
5
스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,작성한스탭의테스트를실행해주십시오 .
2. 결과를확인한후 ,[ 종료 ] 버튼을누릅니다 .
6
[ 결과 ] 버튼을 누릅니다 .
「검사결과」화면이표시되므로 ,[ 자동계산 ] 버튼을눌러서자동계산을실행합니다 .
2-78
2
7
재차 , 스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,작성한스탭의테스트를실행해주십시오 .
2. 검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .
ThresholdNo. : 검사한경계값의번호입니다 .
dx=,dy= : 스탭범위와검출영역중심의틀어짐량입니다 .
Area= : 검출면적의기준면적에대한% 입니다 .
참고
dx, dy 가「0」인 경우는 , 보정 리미트의 초과 등의 이유로 보정되지 않습니다 .
3. 테스트결과에따라서 ,「검출조건」「판정조건」파라미터를재검토해주십시오 .
2-79
2

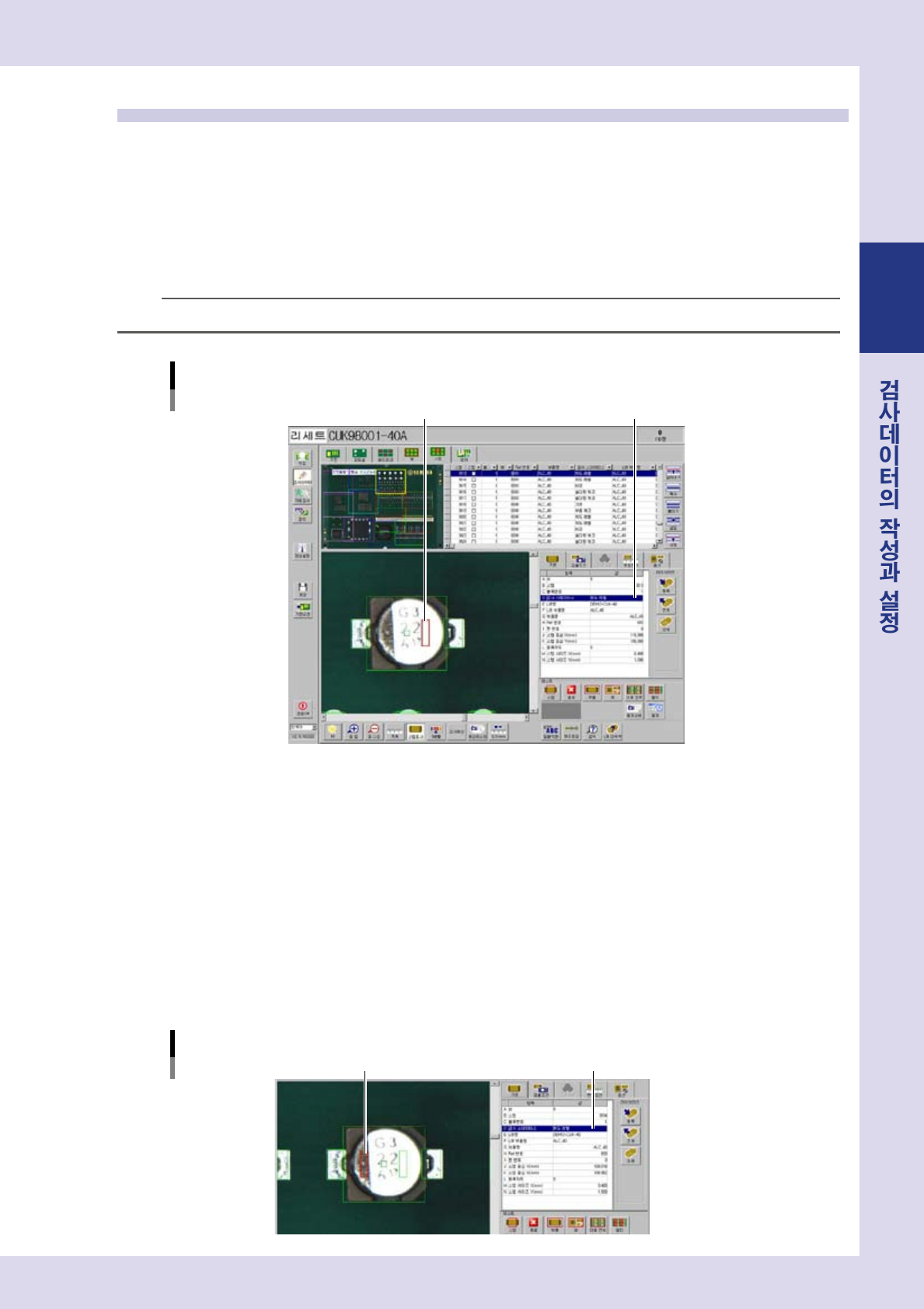

8.11 비교
이 검사 스테이터스는 , 부품의 2 군데에 휘도 레벨 차이를 설정해서 극성 등을 검사할 경우에 사용합니다 .
비교 검사는 , 3 개의 스탭이 세트로 되어 있으며 , 처음에 밝은 위치의 휘도를 측정하고 , 그 다음에 어두운
위치의 휘도를 측정합니다 . 마지막으로 2 개의 휘도 차이를 계산해서 규격내에 있는지를 판정합니다 .
1
밝은 쪽의 스탭을 설정합니다 .
1. 스탭범위를작성합니다 .
2. 검사스테이터스를「휘도레벨」로설정합니다 .
참고
스탭 범위의 작성과 경계값의 설정에 관해서는 , 본 장「7.1 스탭 설정의 기본순서」를 참조해 주십시오 .
검사 스테이터스
휘도 레벨
「휘도 레벨」로 설정밝은 위치에 스탭을 작성
28294-P9-00
2
조명타입과 휘도레벨 파라미터를 설정합니다 .
1.「검출조건」탭화면의「B.조명타입」을설정해주십시오 .일반적으로는「ML」로설정합니다 .
2.「판정조건」탭화면의「U.최소휘도레벨」을「0」으로설정하고 ,「V.최대휘도레벨」을「255」로
설정해주십시오 .「X메모리번호」에「1( 임의 )」을입력해주십시오 .
3
스탭 테스트를 한 번 실행합니다 .
4
어두운 쪽의 스탭을 설정합니다 .
1. Step1 에서작성한스탭을선택해서 ,스탭을추가합니다 .
2. 추가한스탭을비교하고싶은위치로이동시킵니다 .
스탭 작성
「휘도 레벨」어두운 부분에 스탭을 작성
28295-P9-00
