판정조건 파라미터를 설정합니다 .
「판정조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
판정 파라미터
검사 스테이터스:코드 인식
28299-P9-00
m. 인식타입
QRcode :QRcode 를인식할때선택합니다 .
D-matrix :Datamatrix
Barcode :
n. 추출시작 자리수
인식한코드중에 ,데이터로서추출할시작자리수를입력해주십시오 .
o. 추출종료 자리수
인식한코드중에 ,데이터로서추출할종료자리수를입력해주십시오 .
6
스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,스탭테스트를실행해주십시오 .
2. 검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .
검출데이터
Code= : 인식한코드의문자입니다 .
3. 테스트결과에따라서 ,「검출조건」「판정조건」파라미터를재검토해주십시오 .
2-83
2
8.13 높이측정 ( 옵션 )
이 검사 스테이터스는 , 레이저 변위계를 이용해서 검사대상물의 높이를 측정해서 , 결과가 규격내인지 검사
합니다 .「높이측정」은 , 기판상면 등을 기준으로서 측정한 후 , 검사대상 위치의 높이를 측정해서 기준과의
상이값을 높이로 합니다 . 상세한 내용은 작업자용 메뉴얼의 부록「레이저 변위계」를 참조해 주십시오 .
1
기준용 높이측정 스탭을 설정합니다 .
1. 스탭범위를작성합니다 .
2. 검사스테이터스를「높이측정」으로설정합니다 .
참고
스탭 범위의 작성과 경계값의 설정에 관해서는 , 본 장「7.1 스탭 설정의 기본순서」를 참조해 주십시오 .
검사 스테이터스
높이측정
「높이측정」으로 설정

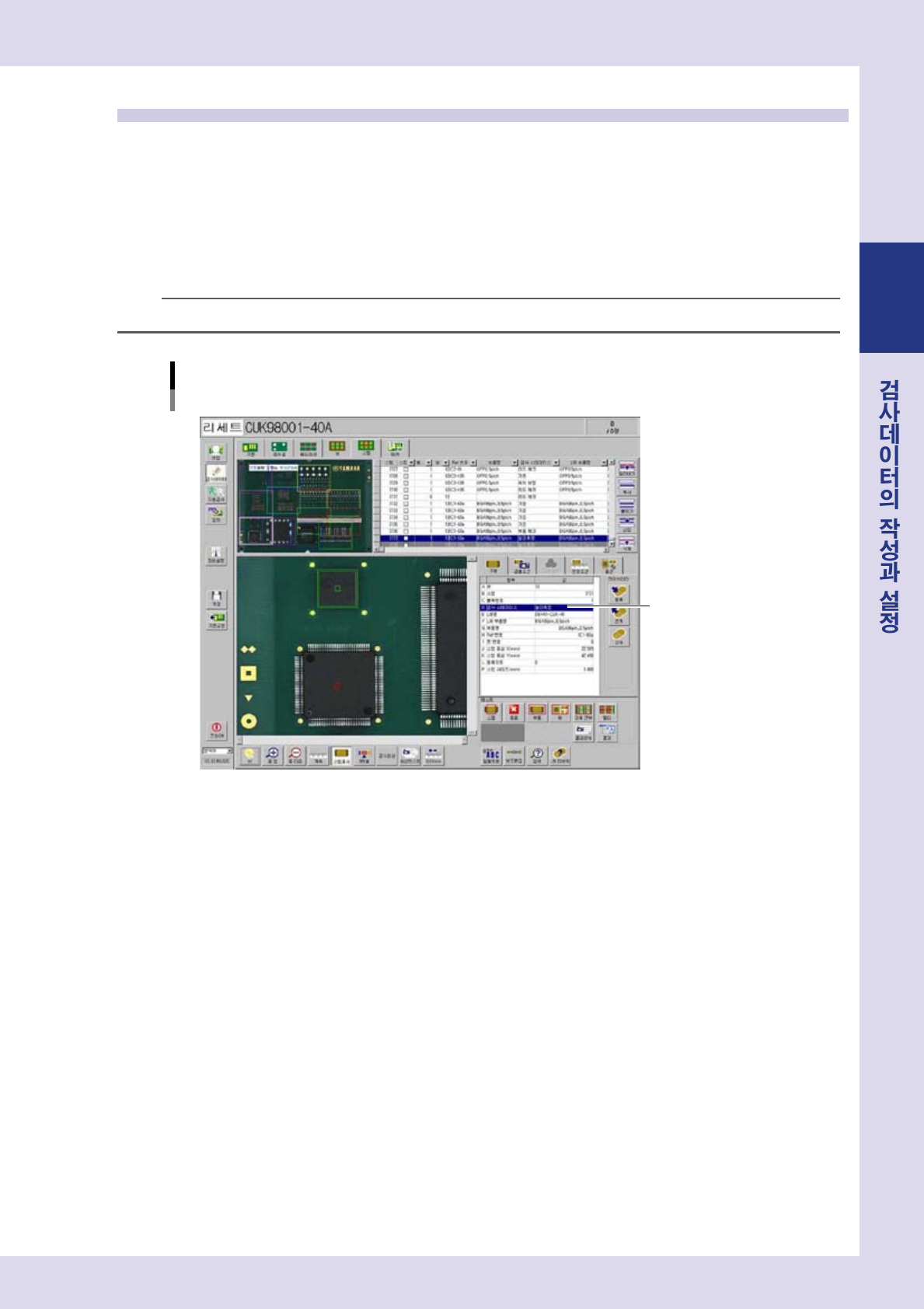

282A1-P9- 0 0
2-84
2
2
검출조건 파라미터를 설정합니다 .
「검출조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
검출조건 파라미터
높이측정

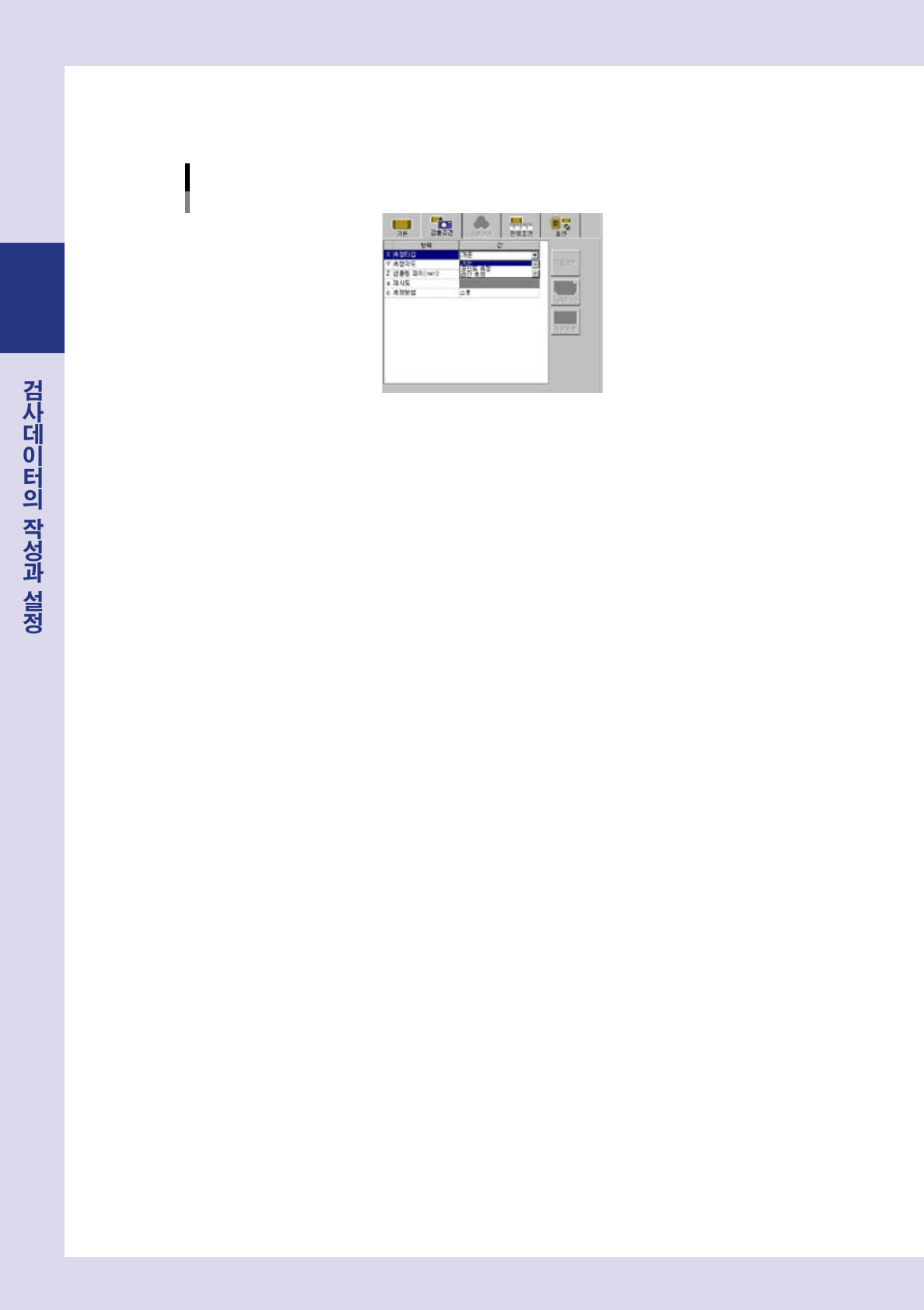

282A2-P9-00
X. 측정타입
「기준」을선택합니다 .
Y. 측정각도
높이를측정할때의레이저유니트각도를지정합니다 .「AUTO」를선택했을때에는 ,레이저반사방
향이부품의외방향이되도록레이저유니트가회전해서측정합니다 .
c. 측정방법
높이측정값의산출방법을선택합니다 .
•
스폿 :1 군데의측정값을높이로합니다 .
•
스캔최대높이 : 측정값의최대값을높이로합니다 .
•
스캔평균높이 : 측정값의평균값을높이로합니다 .
•
스캔최소높이 : 측정값의최소값을높이로합니다 .
3
검사대상물용 높이측정 스탭을 작성합니다 .
기준용높이측정의스탭을복사하고붙이기해서 ,측정할부위로이동시킵니다 .
4
검출조건 파라미터를 설정합니다 .
「검출조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
X. 측정타입
「포인트측정」또는「라인측정」으로설정합니다 .
•
포인트측정
스탭의중심위치좌표의높이를측정합니다 .
•
라인측정
스탭의긴쪽방향의중심선에맞춰서높이를측정하고 ,그최대높이를측정값으로합니다 .
Z. 샘플링 피치 (mm)
「X.측정타입」에서「라인측정」을선택했을때의높이를측정할피치를설정합니다 .
a. 재시도
테스트결과가NG 일경우,레이저유니트를180 도회전해서 ,테스트를재시도합니다 .
