3-3
3
3

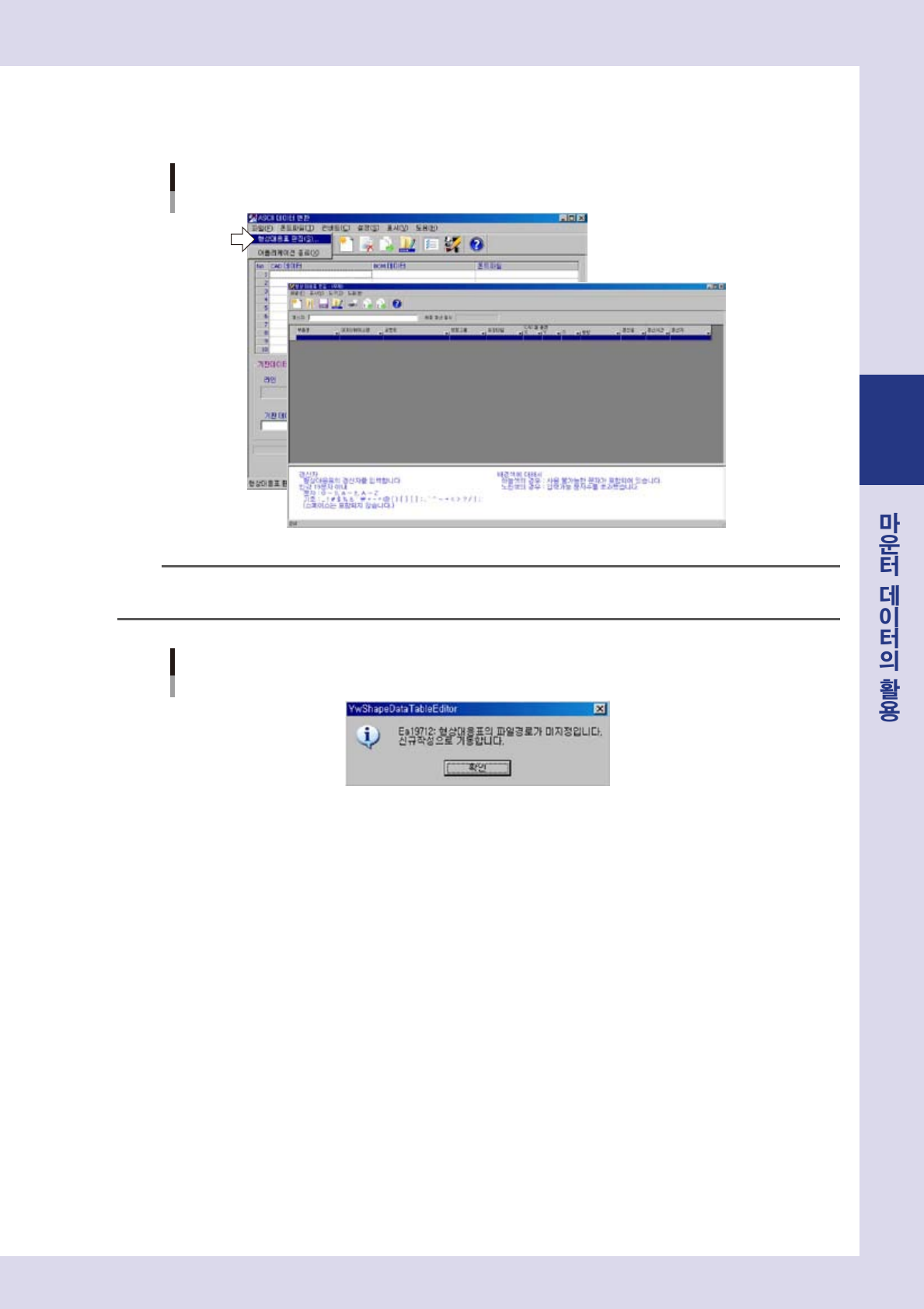

「파일」메뉴에서「형상대응표 편집」을 선택합니다 .
「형상대응표편집」화면이표시됩니다 .
형상대응표 편집의 기동
28301-P9-00
참고
제일 처음 형상대응표를 작성할 경우 , 다음과 같은 대화창이 표시됩니다만 , [ 확인 ] 버튼을 누르면「형상대응표 편집」화면이
표시됩니다 .
파일경로 확인 대화창
28302-P9-00
3-4
3

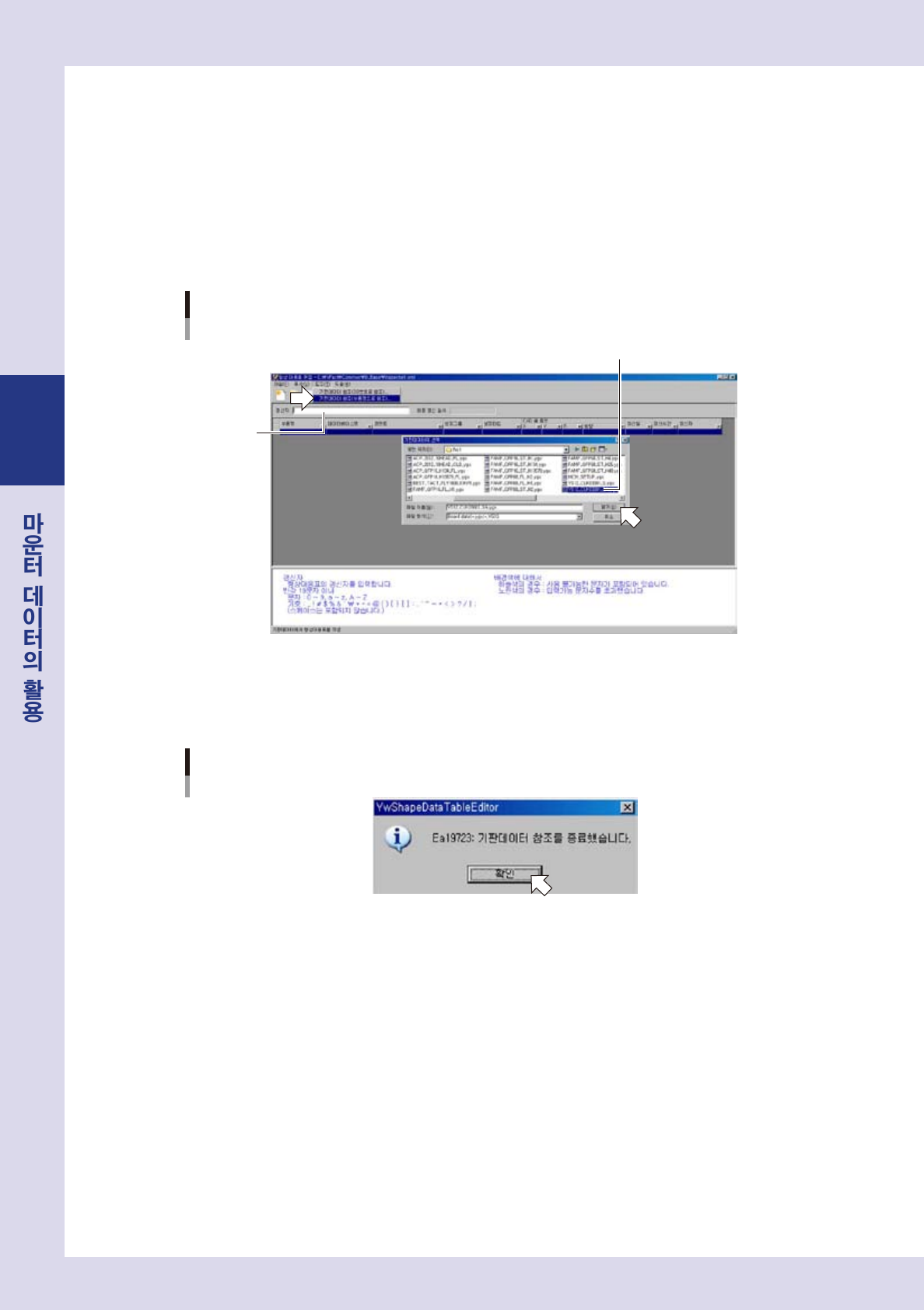

1.1.2 데이터등록 방법
형상대응표에 데이터를 등록하는 방법에 대해서 설명합니다 .
1
갱신자를 입력합니다 .
2
「도구」메뉴에서「기판데이터 참조 ( 부품명으로 참조 )」을 선택합니다 .
1.「기판데이터의선택」대화창이표시되므로 ,작성할기판데이터를선택하고[ 열기 ] 버튼을눌러주
십시오 .
형상대응표 편집
해당하는 기판데이터를 선택
Step1
28303-P9-00
2. 확인대화창이표시되므로 ,[ 확인 ] 버튼을눌러주십시오 .
형상대응표의「부품명」란에선택한기판에서사용하고있는부품명이읽혀지고 ,형상대응표편집화
면에표시됩니다 .
확인 대화창
28304-P9-00
3-5
3
3

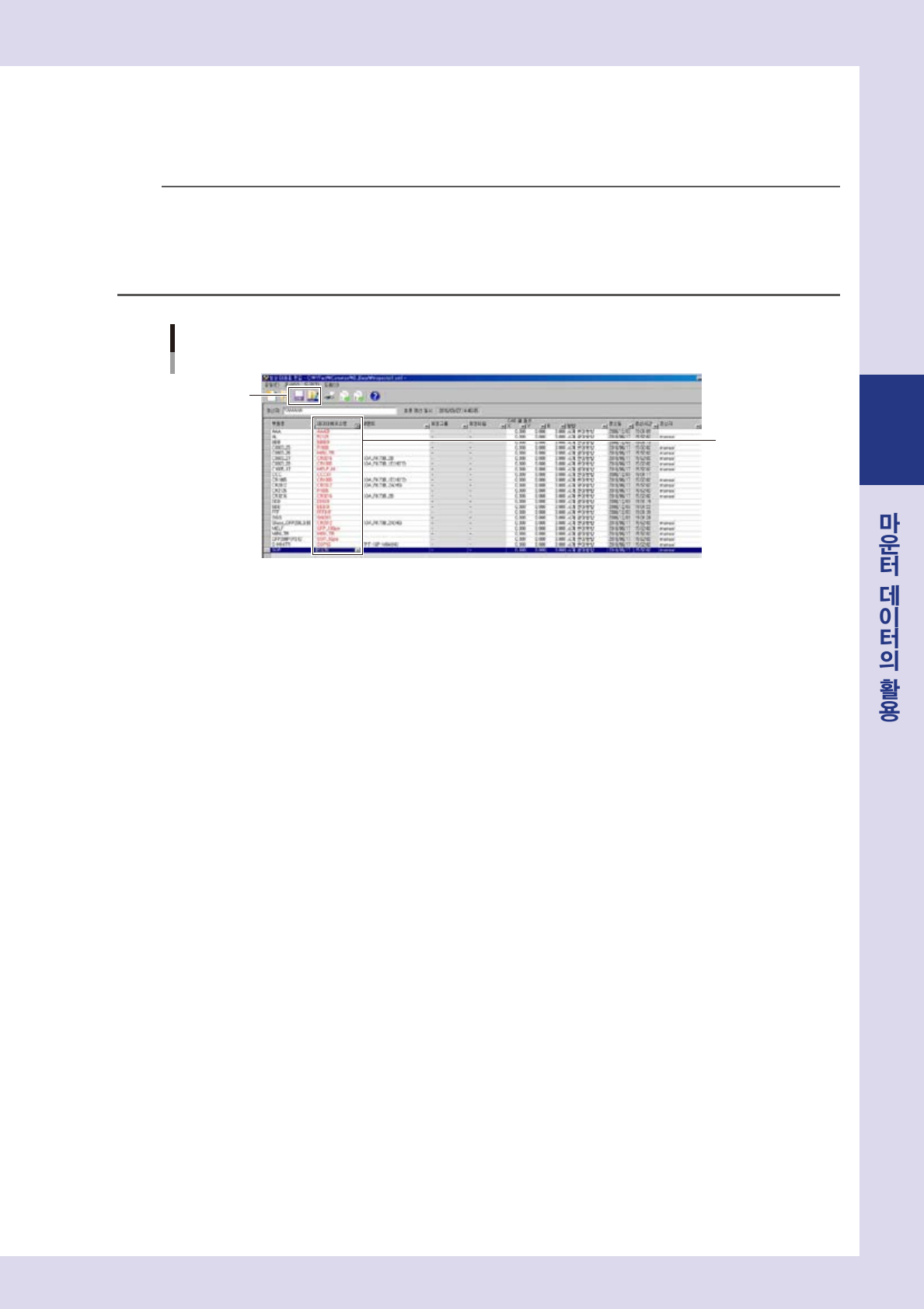

데이터베이스명을 기입합니다 .
Step2 에서읽어들인「부품명」란의옆에있는「데이터베이스명」란에 ,각부품마다부착할검사기의라
이브러리부품명을기입합니다 .라이브러리명이결정되어있는경우에는 ,「코멘트」란에기입합니다 .
n
요점
• 라이브러리가 미확정인 부품명은 삭제해 주십시오 .
• 모든 부품의 라이브러리 부품명이 미확정일 경우는 , 2 번째 행 이후의 부품을 삭제하고 1 번째 행의 데이터베이스명에
AAAA( 임의 ) 를 입력해 주십시오 .
• 라이브러리 부품명은 , 반각 영숫자 29 문자 이내로 입력해 주십시오 .
• 라이브러리명은 , 반각 영숫자 31 문자 이내로 입력해 주십시오 .
형상대응표의 편집
Step 3
Step 4
28305-P9-00
4
형상대응표를 저장합니다 .
[ 다른이름으로저장 ] 또는[ 저장 ] 버튼을눌러주십시오 .저장대화창이표시되므로 ,저장위치를선
택하고파일이름을입력한후 ,[ 저장 ] 버튼을누릅니다 .
5
형상대응표의 편집을 종료합니다 .
「파일」메뉴에서「끝내기」를선택합니다 .「종료확인」대화창이표시되므로 ,[ 예 ] 버튼을눌러주십시오 .
6
ASCII 데이터 변환 화면을 닫습니다 .
「파일」메뉴에서「어플리케이션종료」를선택합니다 .종료확인대화창이표시되므로 ,[ 예 ] 버튼을눌
러주십시오 .「기판익스플로러」화면으로되돌아갑니다 .
