3-10 3 5 변환 시킬 기 판데 이터를 선 택하 고 , [ 변환실행 ] 버튼을 누 릅 니다 . 기판데이터 변환 [저장처 변경]버튼 [변환실행]버튼 [기판명 변경]버튼 2 8 310 - P 9- 0 0 n 요점 작성 할 검사데이 터명 을 변 경할 경 우에는 , [ 기 판명 변경 ] 버튼을 눌 러 주 십시 오 . 기판데 이터 의 저장 장 소를 변경 할 경우에는 , [ 저장처 변경 ] 버튼을 …
3-9
3

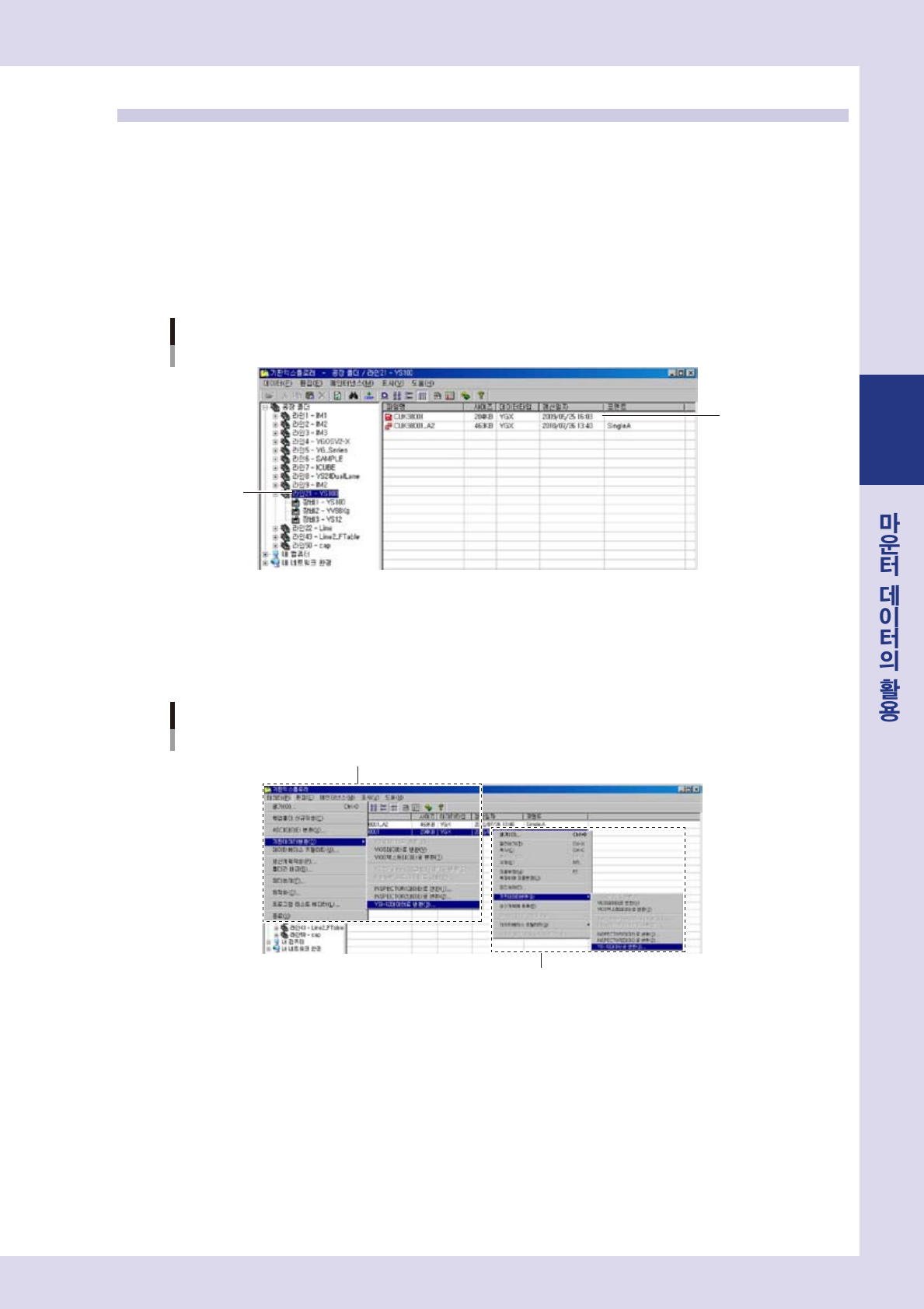

1.3 기판데이터의 작성
P-Tool 을 사용해서 , 기판데이터로부터 검사데이터를 작성하는 방범에 대해서 설명합니다 .
1
기판 익스플로러를 기동합니다 .
2
트리뷰에서 대상 라인을 선택합니다 .
3
메인뷰에서 변환시킬 기판데이터를 선택합니다 .
[Shift] 키나[Ctrl] 키를사용해서 ,복수의기판데이터를선택할수가있습니다 .
기판 익스플로러
Step 3
Step 2
28308-P9-00
4
변환할 검사기를 선택합니다 .
「데이터」메뉴의「기판데이터변환」을선택해서 ,「YSi-12 데이터로변환」을클릭해주십시오 .
「기판데이터변환」화면이표시됩니다 .
검사기의 선택
기판명을 우측클릭해서 선택할 경우
데이터 메뉴에서 선택할 경우
28309-P9-00
3-10
3
5

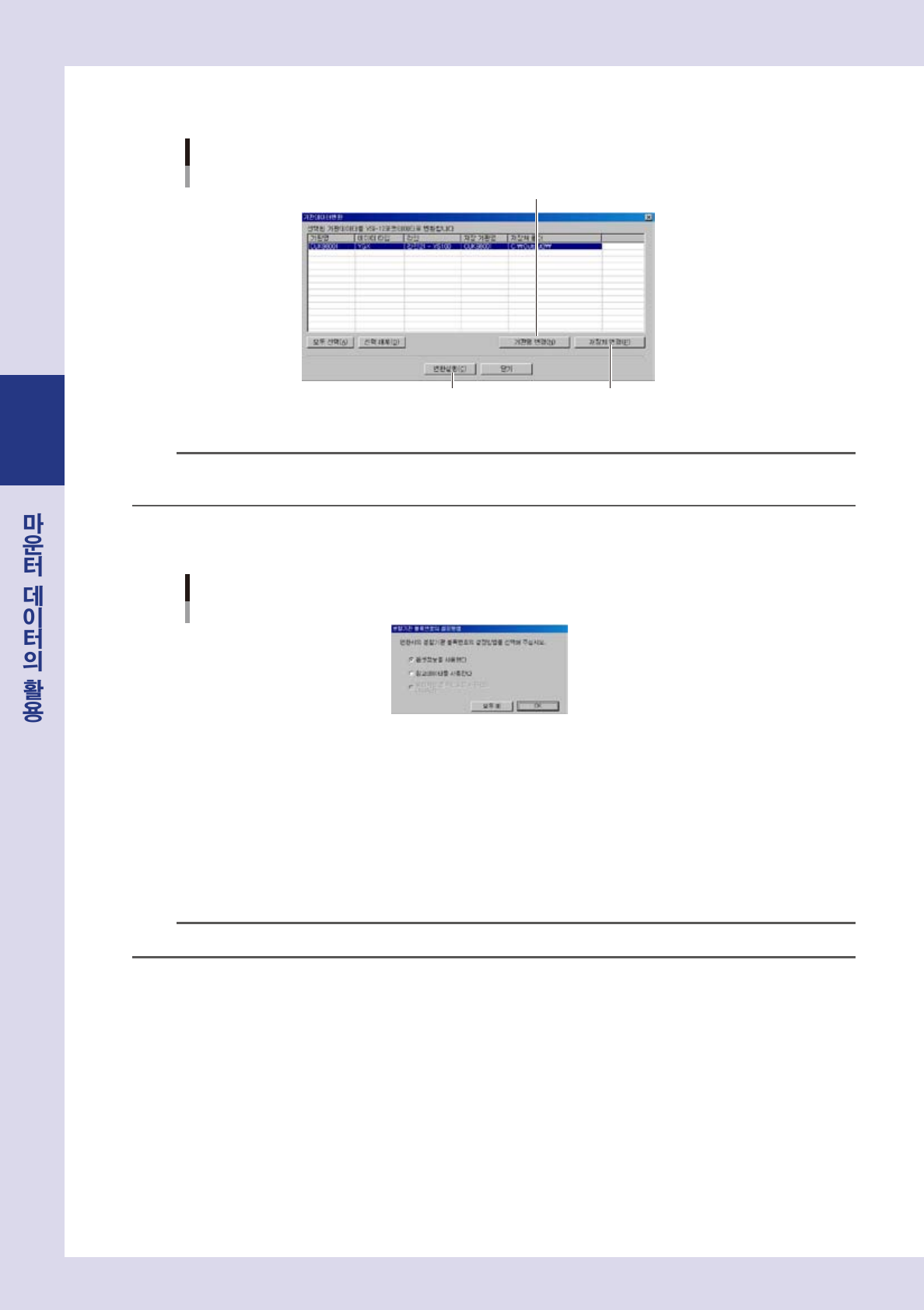

변환시킬 기판데이터를 선택하고 , [ 변환실행 ] 버튼을 누릅니다 .
기판데이터 변환
[저장처 변경]버튼[변환실행]버튼
[기판명 변경]버튼
28310-P 9- 00
n
요점
작성할 검사데이터명을 변경할 경우에는 , [ 기판명 변경 ] 버튼을 눌러 주십시오 .
기판데이터의 저장 장소를 변경할 경우에는 , [ 저장처 변경 ] 버튼을 눌러 주십시오 .
6
분할기판 블록번호의 설정방법을 선택하고 , [OK] 버튼을 누릅니다 .
분할기판 블록번호를 사용한다
28311-P 9 -0 0
•
옵셋정보를사용한다
블록이1 개의기판데이터나블록전개를하지않은기판데이터를변환할경우에선택합니다 .
•
참고데이터를사용한다
블록전개가완료된기판데이터를변환할경우에선택합니다 .
•
오리지널블록번호를사용한다 (YGX 만 )
YGX 확장탑재데이터출력특수설정 (Tok1116.ini) 이유효하며 ,변환원기판데이터의데이터타입
이YGX 의경우에선택합니다 .
n
요점
[ 모두 예 ] 버튼을 누르면 , 이후의 기판데이터를 같은 설정으로 변환합니다 . 데이터 타입이 전환된 단계에서 재차 표시됩니다 .
3-11
3

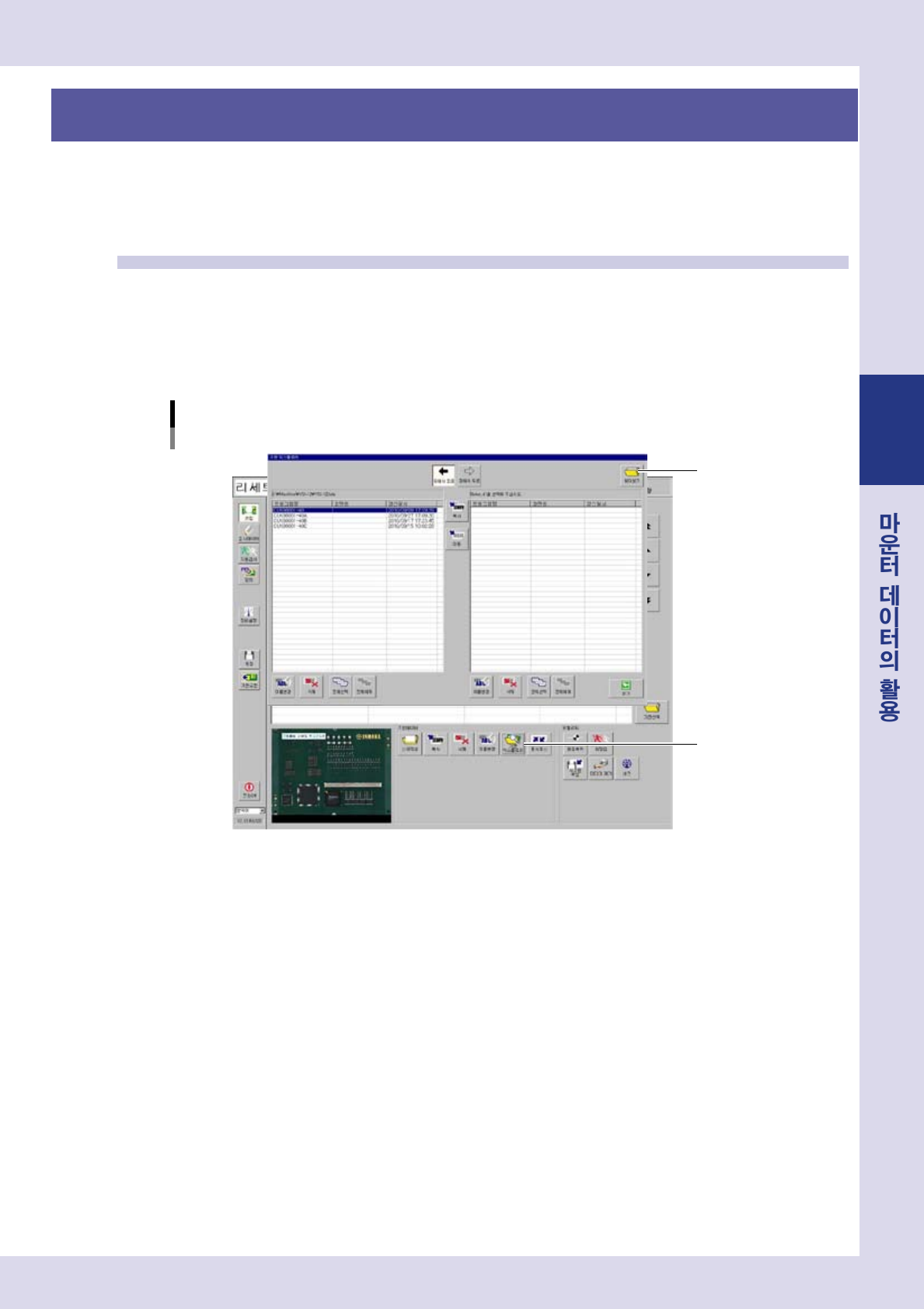

2. 검사데이터의 취입과 등록
P-Tool 로작성한검사데이터에는부품명이나검사위치는저장되어있습니다만 ,화상은저장되어있지않습니
다 .검사기로검사데이터를취입한후 ,피듀셜 ,기판전체화상을저장하고라이브러리의전체전개를실행합니
다.
2.1 검사데이터의 취입
P-Tool 로 작성한 기판데이터를 검사기로 취입합니다 .
1
[ 기판 익스플로러 ] 버튼을 눌러서 ,「기판 익스플로러」화면을 표시합니다 .
2
[ 찾아보기 ] 버튼을 눌러서 ,「폴더 찾아보기」대화창을 표시합니다 .
[기판 익스플로러]
Step2
Step1
28312-P 9 -00
