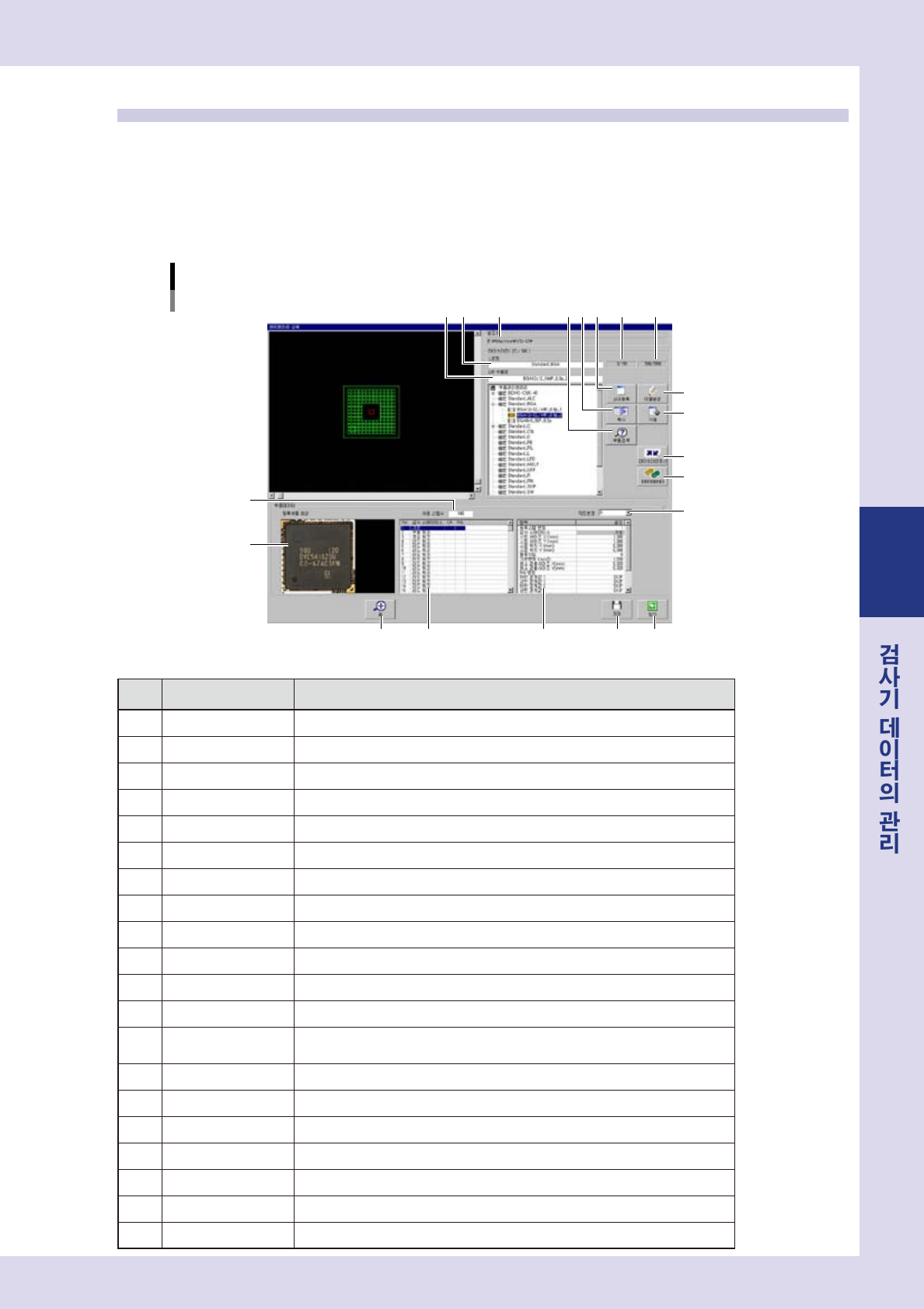

4-5
4
1.2 라이브러리의 편집
1.2.1 라이브러리의 상세설정
[ 검사 데이터 ]-「스탭」화면의 기본 파라미터에 있는 라이브러리 란의 [ 상세 ] 버튼을 누르면 ,「라이브러리
상세」화면이 표시됩니다 . 이 화면에서는 이미 등록되어 있는 라이브러리의 편집을 할 수 있습니다 .
「라이브러리 상세」화면의 주된 기능에 대해서 다음과 같이 설명합니다 .
「라이브러리 상세」화면
4 5678
9
10
123
11
12
13
15
14
16
1718 19 20
28408-P9-00
항목 / 버튼명 내용
1
참조처 라이브러리의저장처를표시합니다 .
2
LIB 명 선택한라이브러리의라이브러리명을표시합니다 .
3
LIB 부품명 선택한라이브러리의라이브러리부품명을표시합니다 .
4
라이브러리수 라이브러리에저장한라이브러리수를표시합니다 .
5
스탭수 라이브러리에저장한스탭수를표시합니다 .
6
신규등록 새롭게라이브러리명이나라이브러리부품명을등록합니다 .
7
복사 라이브러리데이터를복사합니다 .복사원데이터를선택후 ,복사처를선택합니다 .
8
부품검색 라이브러리부품명으로검색을실행합니다 .
9
이름변경 선택한라이브러리명이나라이브러리부품명을변경합니다 .
10
삭제 라이브러리를삭제합니다 .삭제할라이브러리를선택후 ,이버튼을누릅니다 .
11
라이브러리갱신 라이브러리의관리파일을갱신합니다 .
12
가져오기 / 내보내기 라이브러리를가져오기 / 내보내기합니다 .
13
등록부품화상
선택한라이브러리의화상을표시합니다 .
화상은라이브러리를등록했을때 ,자동으로저장됩니다 .
14
사용스탭수 선택한라이브러리에사용한스탭수를표시합니다 .
15
스테이터스일람 라이브러리의각스탭의스테이터스를표시합니다 .
16
각도변경 라이브러리의부착각도를변경합니다 .
17
스탭상세 선택한스탭의상세를표시합니다 .
18
줌 표시화상을확대또는원래사이즈로되돌립니다 .
19
저장 편집한내용을저장합니다 .
20
닫기 「라이브러리상세」화면을닫습니다 .

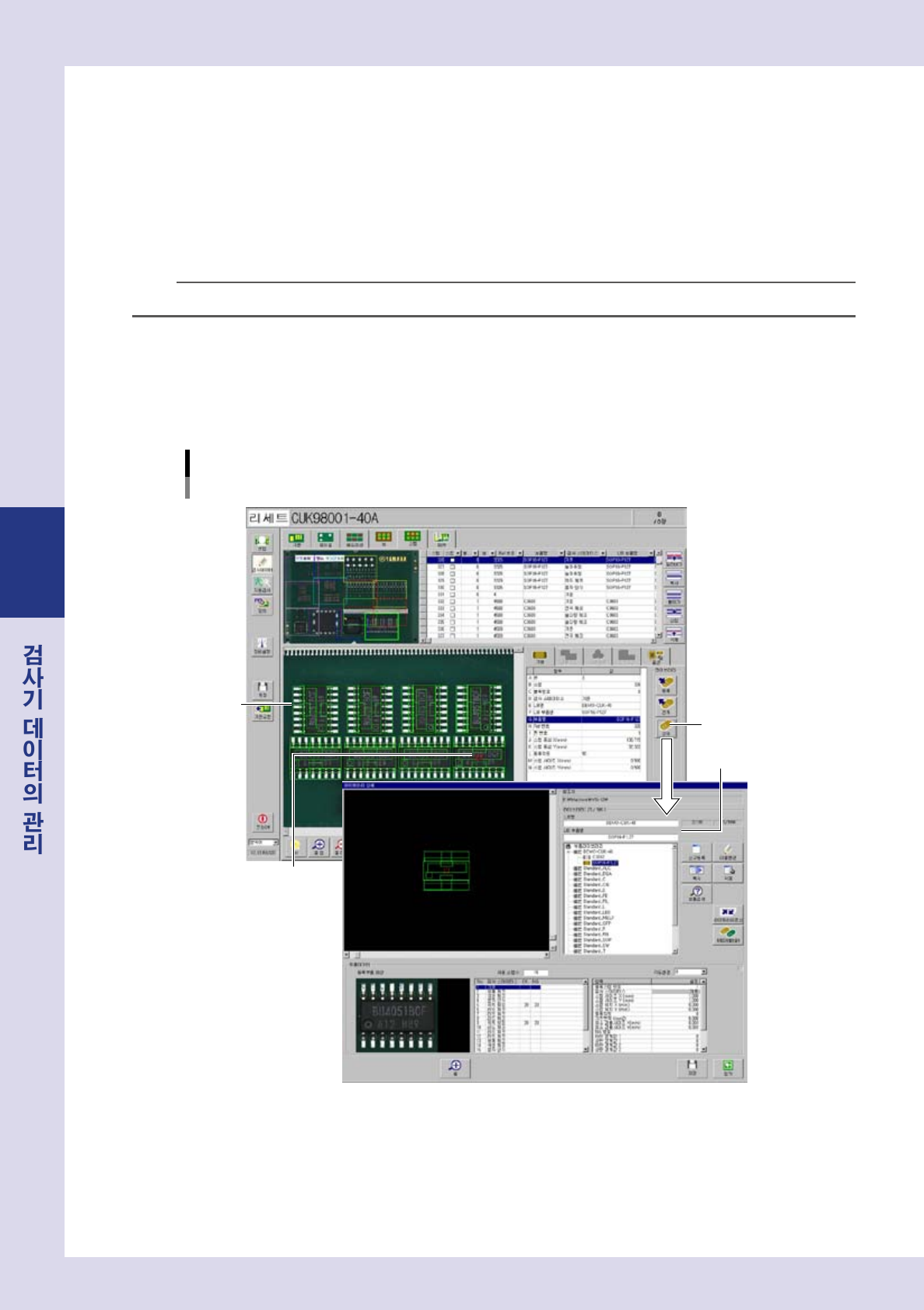

4-6
4
1.2.2 라이브러리의 정렬
IC 부품의 리드체크나 칩의 솔더량 체크 등, 라이브러리의 좌우대칭의 검사 스탭을 정확하게 대칭위치에 정
렬시키는 방법에 대해서 설명합니다 .
1
[ 검사 데이터 ]-「스탭」화면을 표시합니다 .
2
뷰 화면에서 정렬시킬 라이브러리를 선택합니다 .
해당하는라이브러리의부품스탭범위를클릭해서선택해주십시오 .
참고
후술의「라이브러리 상세」화면의「LIB 부품명」-「부품 라이브러리」트리에서 라이브러리를 선택할 수도 있습니다 .
3
기본 파라미터의 [ 상세 ] 버튼을 누릅니다 .
「라이브러리상세」화면이표시됩니다 .
4
LIB 명과 LIB 부품명이 정렬시킬 부품으로 되어 있는지 확인합니다 .
[검사 데이터]ー「스탭」화면
라이브러리 상세
클릭해서 선택한다
뷰 화면
[상세]버튼
LIB명, LIB부품명을
확인
28409-P9-00

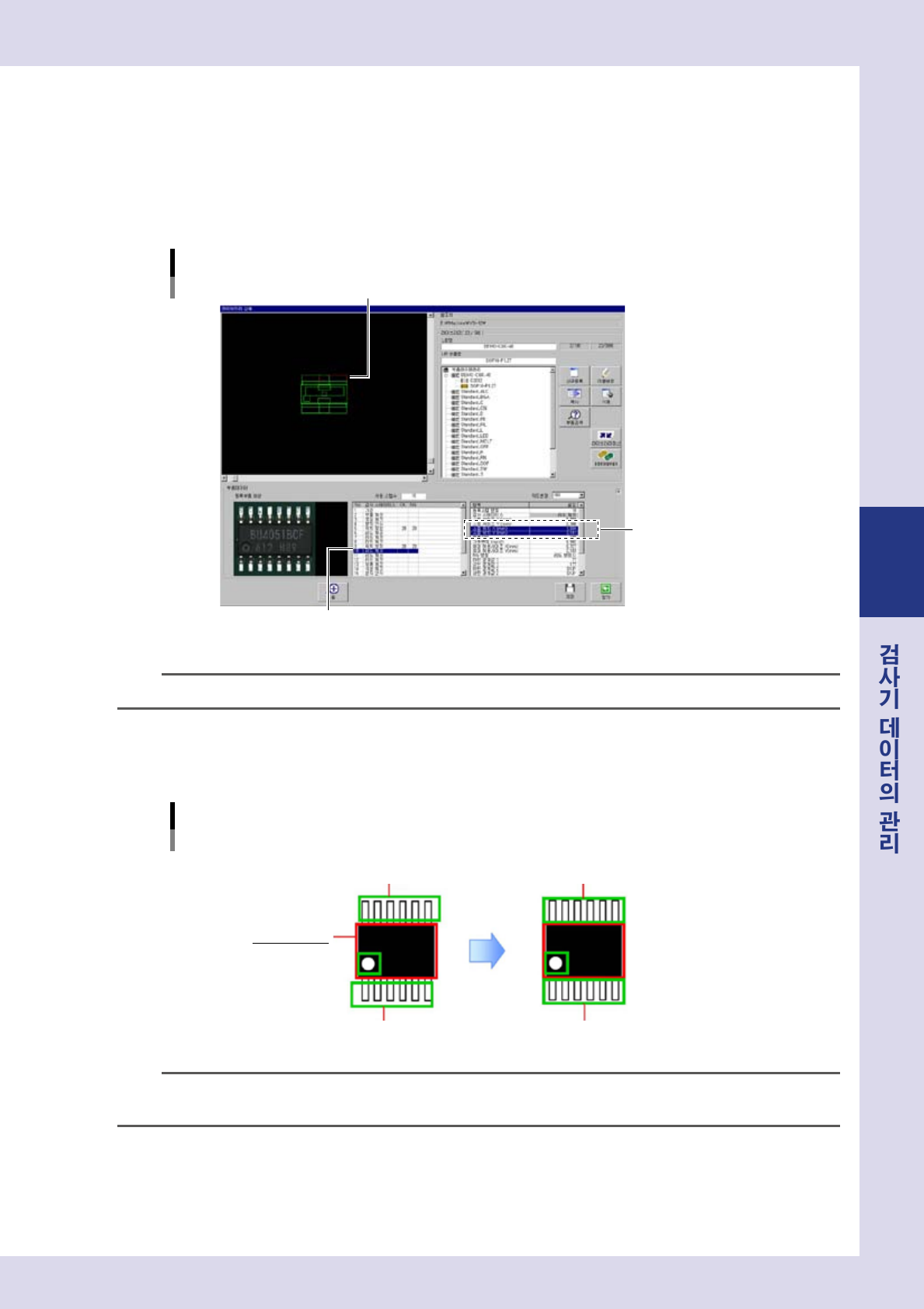

4-7
4
5
정렬시킬 스탭을 클릭합니다 .
화면좌측위에표시되어있는스탭을클릭합니다 .이때 ,검사스테이터스일람에대상스테이터스가선
택됩니다 .
6
「스탭 위치 X, Y」를 확인합니다 .
Step5 에서선택한스탭의「스탭위치X,Y」를확인해주십시오 .
「라이브러리 상세」화면
스탭을 클릭해서 선택
선택한 스탭의 스테이터스
스탭 위치 X ,Y를 확인한다
28410 -P 9-0 0
n
요점
각 스탭 위치는 , 그 라이브러리의 기준 스탭을 X=0, Y=0 으로 해서 , 거기서부터의 거리로 표시되어 있습니다 .
7
대칭위치의 스탭을 선택해서 스탭 위치를 입력합니다 .
Step6 에서확인한위치를고려해서 ,대상으로하기위한값을「스탭위치X,Y」에입력합니다 .
입력예
정렬전
3 : X = 8, Y = -184 3 : X = 0, Y = -187
2 : X = -10, Y = 190
1 : X = 0, Y = 0
（1, 2, 3 : 등록 스탭번호）
2 : X = 0, Y = 187
정렬후
참고
상기는 , 등록 스탭번호 1(X=0, Y=0) 을 기준으로 , 스탭번호 2 와 3 을 대칭으로 정렬할 경우의 예입니다 . 정렬 위치의 수치
를「스탭 위치」의 XY 에 입력합니다 .
8
[ 저장 ] 버튼을 눌러서 설정을 저장합니다 .
확인메시지가표시되므로 ,[ 예 ] 버튼을눌러주십시오 .
