1.2.2 라이브러리의 정렬
IC 부품의 리드체크나 칩의 솔더량 체크 등, 라이브러리의 좌우대칭의 검사 스탭을 정확하게 대칭위치에 정
렬시키는 방법에 대해서 설명합니다 .
1
[ 검사 데이터 ]-「스탭」화면을 표시합니다 .
2
뷰 화면에서 정렬시킬 라이브러리를 선택합니다 .
해당하는라이브러리의부품스탭범위를클릭해서선택해주십시오 .
참고
후술의「라이브러리 상세」화면의「LIB 부품명」-「부품 라이브러리」트리에서 라이브러리를 선택할 수도 있습니다 .
3
기본 파라미터의 [ 상세 ] 버튼을 누릅니다 .
「라이브러리상세」화면이표시됩니다 .
4
LIB 명과 LIB 부품명이 정렬시킬 부품으로 되어 있는지 확인합니다 .
[검사 데이터]ー「스탭」화면
라이브러리 상세
클릭해서 선택한다
뷰 화면
[상세]버튼
LIB명, LIB부품명을
확인
28409-P9-00
4-7
4
5
정렬시킬 스탭을 클릭합니다 .
화면좌측위에표시되어있는스탭을클릭합니다 .이때 ,검사스테이터스일람에대상스테이터스가선
택됩니다 .
6
「스탭 위치 X, Y」를 확인합니다 .
Step5 에서선택한스탭의「스탭위치X,Y」를확인해주십시오 .
「라이브러리 상세」화면
스탭을 클릭해서 선택
선택한 스탭의 스테이터스
스탭 위치 X ,Y를 확인한다
28410 -P 9-0 0
n
요점
각 스탭 위치는 , 그 라이브러리의 기준 스탭을 X=0, Y=0 으로 해서 , 거기서부터의 거리로 표시되어 있습니다 .
7
대칭위치의 스탭을 선택해서 스탭 위치를 입력합니다 .
Step6 에서확인한위치를고려해서 ,대상으로하기위한값을「스탭위치X,Y」에입력합니다 .
입력예
정렬전
3 : X = 8, Y = -184 3 : X = 0, Y = -187
2 : X = -10, Y = 190
1 : X = 0, Y = 0
（1, 2, 3 : 등록 스탭번호）
2 : X = 0, Y = 187
정렬후
참고
상기는 , 등록 스탭번호 1(X=0, Y=0) 을 기준으로 , 스탭번호 2 와 3 을 대칭으로 정렬할 경우의 예입니다 . 정렬 위치의 수치
를「스탭 위치」의 XY 에 입력합니다 .
8
[ 저장 ] 버튼을 눌러서 설정을 저장합니다 .
확인메시지가표시되므로 ,[ 예 ] 버튼을눌러주십시오 .
4-8
4

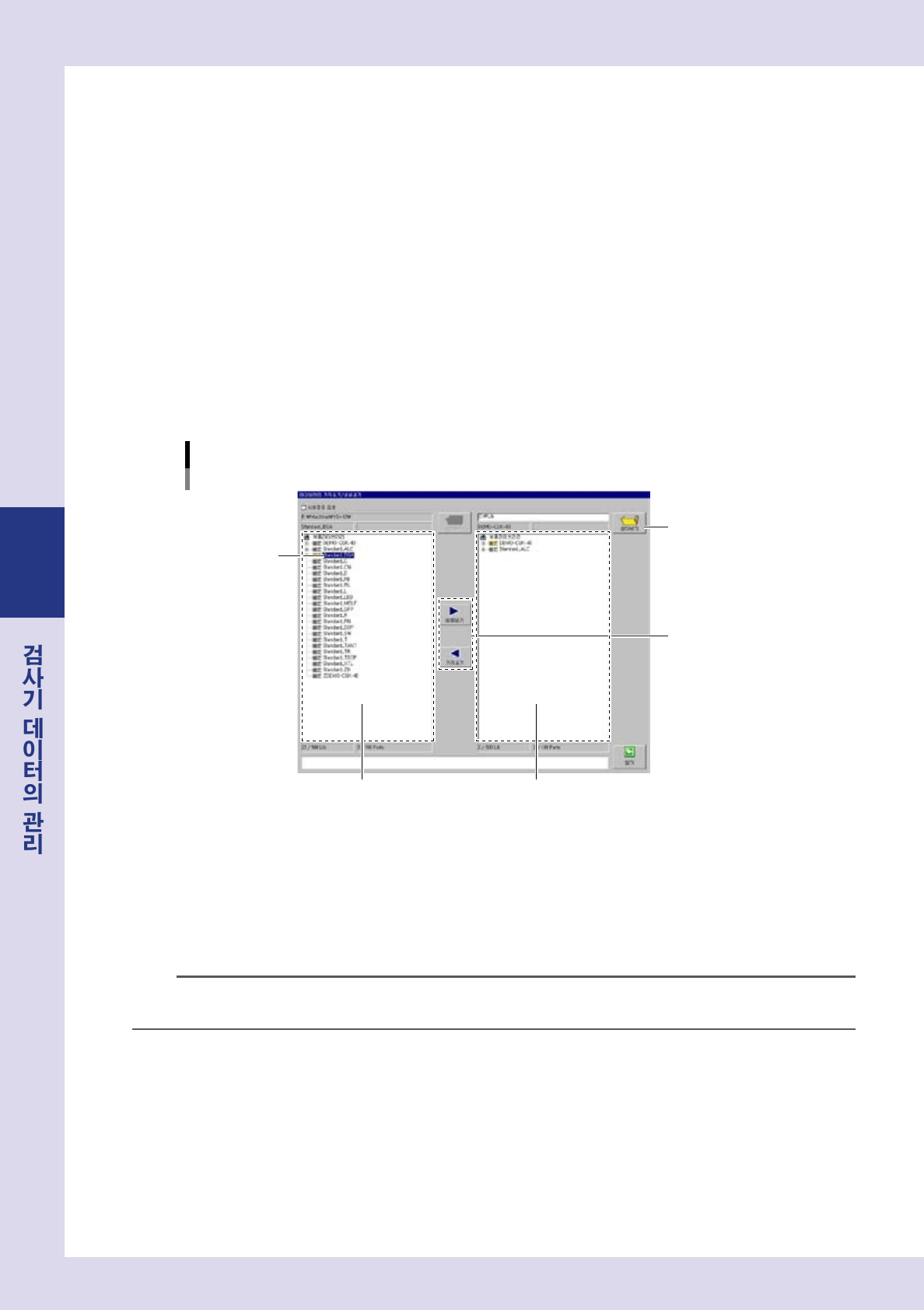

1.2.3 라이브러리의 가져오기 / 내보내기
네트워크 드라이브상이나 외부 미디어에 대해서 , 라이브러리를 가저오기 / 내보내기 하거나 , 저장할 수 있습
니다 .
1
「라이브러리 상세」화면의 [ 가져오기 / 내보내기 ] 버튼을 누릅니다 .
「라이브러리가져오기 / 내보내기」화면이표시됩니다 .
2
「가져오기 / 내보내기」화면의 [ 참조 ] 버튼을 누릅니다 .
「폴더찾아보기」대화창이열립니다 .
3
대상 라이브러리 폴더를 선택하고 [ 확인 ] 버튼을 누릅니다 .
「라이브러리가져오기 / 내보내기」화면의우측에대상폴더에있는라이브러리가표시됩니다 .
좌측에는 ,검사기가참조하고있는라이브러리가표시됩니다 .
4
이동할 라이브러리명을 선택합니다 .
「가져오기/내보내기」화면
Step 4
Step 5
Step 2
검사기 참조 라이브러리 일람 지정 폴더내의 라이브러리 일람
5
[ 내보내기 ] 또는 [ 가져오기 ] 버튼을 누릅니다 .
가져오기
검사기외부의지정폴더로부터라이브러리를가져오기해서저장합니다 .
내보내기
검사기외부의폴더에라이브러리를내보내기해서저장합니다 .
「가져오기 / 내보내기」가완료되면 ,화면상에라이브러리가추가되어표시됩니다 .
참고
가져오기 / 내보내기는 , 라이브러리 단위로 실행합니다 . 동명의 라이브러리가 있을 경우에는 , 덮어쓰기 되거나 저장이 취소되
므로 , 사전에 라이브러리명을 변경해 주십시오 .
