1-6
1

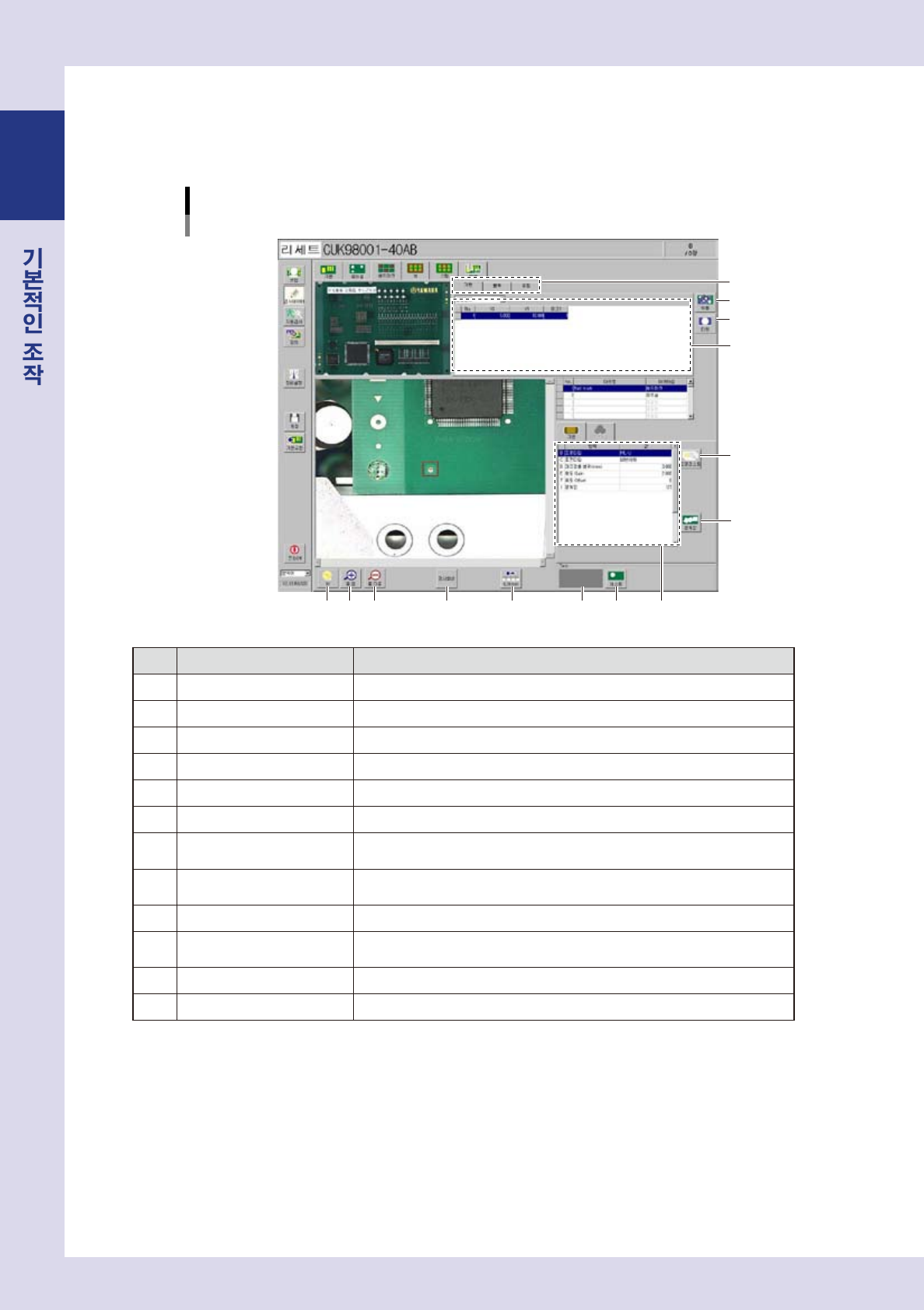

1.4.3 「 배 드 마 크 」화 면
배드마크 기능이란 , 검사기가 기판상의 정해진 위치의 배드마크를 인식함으로서 , 그 배드마크에 해당하는
마크를 검사하지 않는 기능입니다 .
[검사 데이터] -「배드마크」화면
1
2
3
4
6 7 8 9 10
마크 리스트
5
11
12
마크 파라미터
28105-P9-00
항목 / 버튼명 기능
1
기판 / 블록 / 로컬 마크리스트에표시할배드마크를선택합니다 .
2
이동 마크리스트의X,Y좌표값으로카메라를이동합니다 .
3
티칭 인식한마크의중심을배드마크위치좌표로서등록합니다 .
4
조명리스트 각조명으로의마크화상을일람표시해서 ,그중에서조명을설정합니다 .
5
경계값 경계값을설정합니다 .
6
조명 (M,L,H,U) 화상의조명을변경합니다 .
7
줌업
배드마크화상을4 단계로확대해서표시합니다 .
마우스휠의회전으로도사용할수있습니다 .
8
줌다운
확대표시된배드마크를축소해서표시합니다 .
마우스휠의회전으로도사용할수있습니다 .
9
검사화상 조명리스트에서선택한조명으로검사화상을표시합니다 .
10
x.xxmm
버튼을누르면 ,스크롤바의화살표를눌렀을때의카메라이동피치를변경합니다 .
(0.01mm,0.100mm,0.500mm,5.000mm)
11
결과표시 배드마크의인식테스트결과를표시합니다 .
12
테스트 배드마크의인식테스트를실행합니다 .
1-7
1

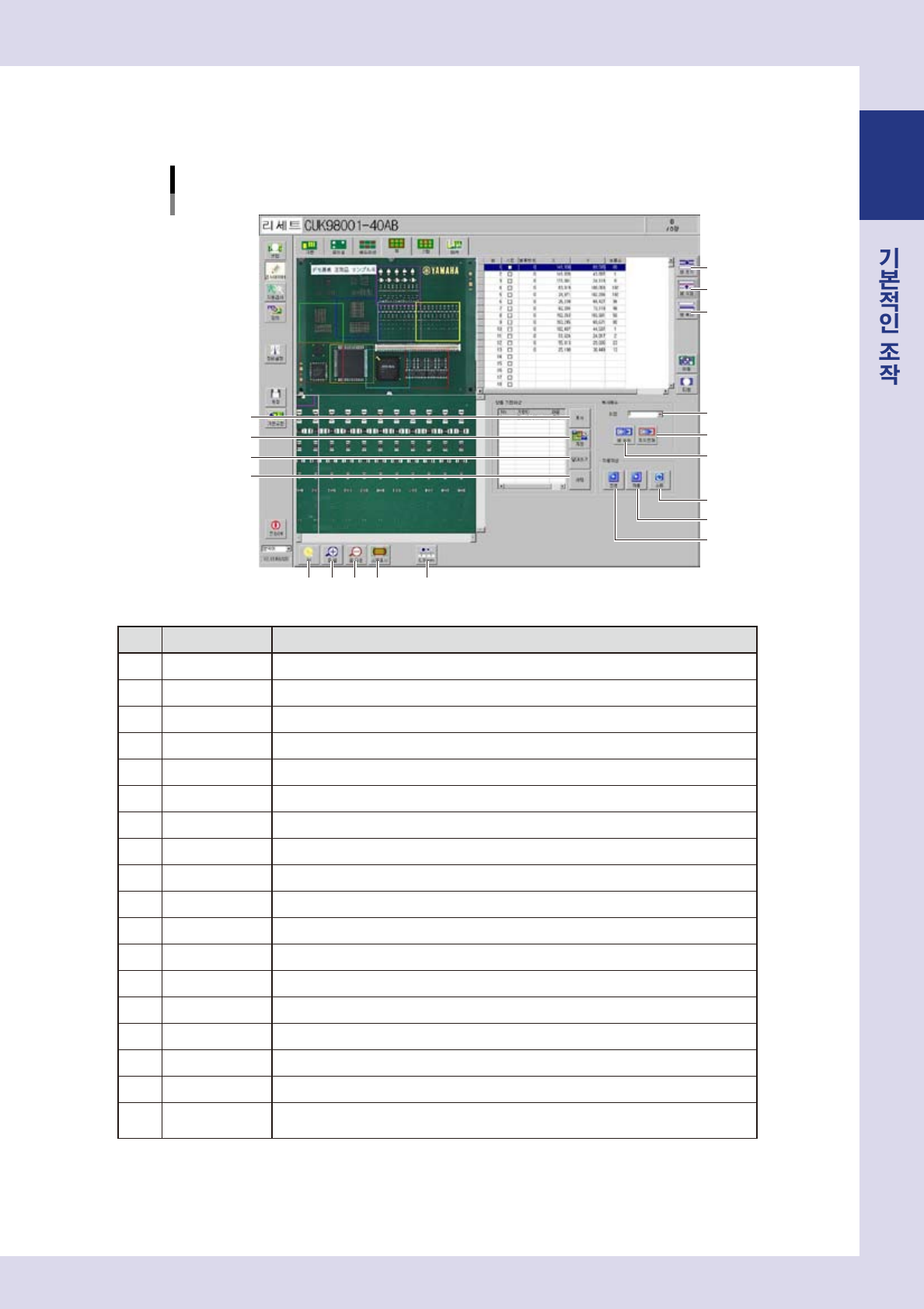

1.4.4 「 뷰 」화 면
이 화면에서는 , 검사 뷰의 좌표를 등록해서 뷰 화상을 저장하거나 , 뷰의 편집을 실행합니다 .
[검사 데이터] -「뷰」화면
1
2
3
5
4
10
11
12
13
14 15 16 17 18
6
7
8
9
28106-P9-0 0
항목 / 버튼명 기능
1
뷰추가 선택한뷰의우측아래에뷰를추가합니다 .
2
뷰삭제 선택한뷰를삭제합니다 .
3
뷰복사 선택한뷰를복사합니다 .
4
표시 양품기판화상리스트에서선택한화상을표시합니다 .
5
저장 모든뷰의양품화상과피듀셜마크화상을저장합니다 .
6
덮어쓰기 양품기판화상리스트에서화상을선택하고 ,버튼을누르면화상을덮어쓰기합니다 .
7
삭제 전체뷰의모든양품 (OK) 화상을삭제합니다 .
8
회전 복제할뷰의부착각도를설정합니다 .
9
피치전개 XY 방향으로복수의뷰를복제합니다 .
10
뷰부착 복제한뷰의좌표를부착합니다 .
11
전면 기판전면에뷰를균일하게작성합니다 .
12
자동 스탭의위치 ,크기를고려해서뷰를자동으로작성합니다 .
13
소트 카메라이동시간을최대한짧게하도록뷰의번호를변경합니다 .
14
조명 뷰화상의조명을변경합니다 .(M,L,U,H)
15
줌업 뷰화상을4 단계로확대해서표시합니다 .마우스휠의회전으로도사용할수있습니다 .
16
줌다운 확대표시된뷰화상을축소해서표시합니다.마우스휠의회전으로도사용할수있습니다 .
17
스탭표시 뷰화상으로스탭을표시합니다 .
18
x.xxmm
버튼을누르면 ,스크롤바의화살표를눌렀을때의카메라이동피치를변경합니다 .
(0.01mm,0.100mm,0.500mm,5.000mm)
1-8
1

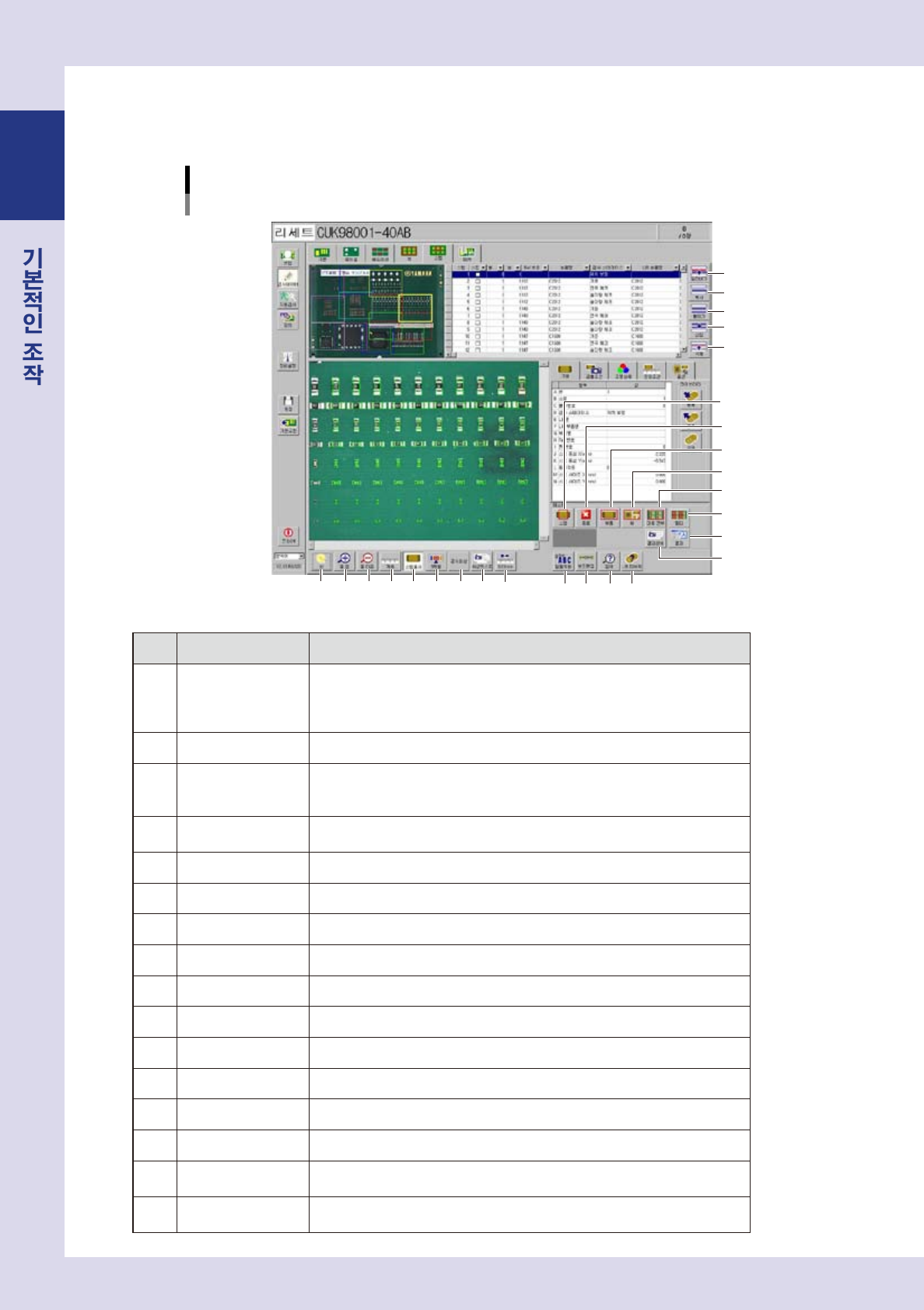

1.4.5 「 스 탭 」화 면
이 화면에서는 , 검사 스탭의 작성이나 편집을 실행합니다 .
[검사 데이터] -「스탭」화면
공통버튼
1
2
3
4
5
14 15 16 17 18 19 20 21
6
7
8
9
11
10
13
22 23 24 25
12
26
28107-P9-00
항목 / 버튼명 기능
1
잘라내기
선택범위의행을클립보드에복사해서 ,그행을삭제합니다 .삭제된행의아래행이
위로올라갑니다 .
잘라낸데이터는 ,다른데이터의「잘라내기」또는「복사」가실행될때가지유지됩
니다 .
2
복사 선택범위의행을클립보드에복사합니다 .
3
붙이기
선택범위의선두행에서순서대로 ,클립보드의데이터로덮어쓰기됩니다 .
덮어쓰기를실행하기전의원데이터는잃게됩니다 .클립보드에데이터가존재하지
않을때에는,아무것도실행되지않습니다 .
4
삽입
선택범위의선두행의위에 ,클립보드의데이터가삽입됩니다 .
클립보드에데이터가존재하지않을때에는 ,아무것도실행되지않습니다 .
5
삭제 선택범위의행을삭제합니다 .삭제된행의아래행이위로올라갑니다 .
6
스탭 선택한스탭의검사를실행합니다 .
7
종료 검사를종료합니다 .
8
부품 선택한스탭의부품을검사합니다 .
9
뷰 선택한뷰의검사를실행합니다 .
10
이후전부 선택한스탭이후의모든스탭을검사합니다 .
11
멀티 검사대상의스탭을설정해서검사를실행합니다 .
12
결과상세 복수의스탭의검사결과를상세표시합니다 .
13
결과 스탭검사의인식결과를표시합니다 .
14
조명 (M,L,H,U) 스탭화상의조명을변경합니다 .
15
줌업
스탭화상을4 단계로확대해서표시합니다 .마우스휠의회전으로도사용할수있
습니다 .
16
줌다운
확대표시된스탭화상을축소해서표시합니다 .마우스휠의회전으로도사용할
수있습니다 .
