1.5 자동검사 화면
기판의 자동검사를 실행할 때에 , [ 자동검사 ] 버튼을 누릅니다 .
여기에서는 , 자동검사 화면에 대해서 설명합니다 .
1.5.1 「 검 사 」화 면
이 화면에서는 , 자동검사의 실행과 정지를 합니다 . 또 , 검사에서 NG 로 판정된 정보도 표시됩니다 .
[자동검사] ー「검사」화면
2
3
4
6
1
7 8 9
5
28109-P9-00
항목 / 버튼명 기능
1
판정모드 「장비설정」-「서버설정」화면의「판정모드」에서의설정이표시됩니다 .
2
결과표시타입
결과상세리스트에표시할검사결과를선택 / 표시합니다 .
드롭다운리스트로부터표시타입을선택해주십시오 .
3
결과상세 결과표시타입에서지정한검사결과의검사스탭을표시합니다 .
4
OK 부품수 검사결과가OK 로판정된부품수가표시됩니다 .
5
NG 부품수 검사결과가NG 로판정된부품수가표시됩니다 .
6
화상리스트
검사데이터에저장되어있는화상을선택합니다 .
[ 화상리스트 ] 버튼을누르면「화상전환」화면이표시되므로 ,화상을선택하고 ,
[ 선택 ] 버튼을눌러주십시오 .
7
반송후정지 기판검사후 ,기판을반출구까지반송하고정지합니다 .
8
실행 검사를실행합니다 .
9
중지 검사를중지합니다 .검사실행중에만표시됩니다 .
1-12
1

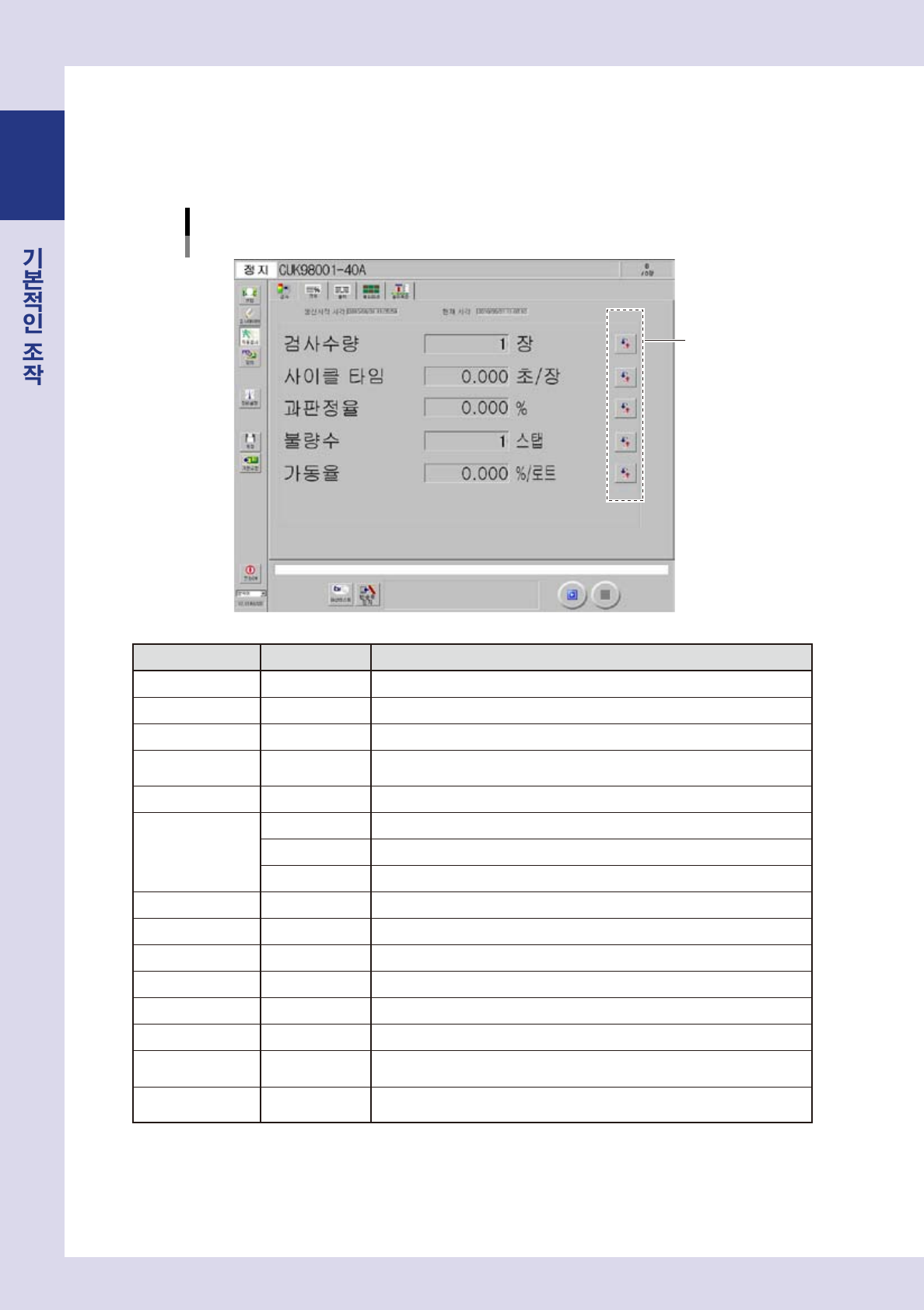

1.5.2 「전체」화면
이 화면은 , 현재 검사중인 기판의 수량과 검사상태를 실시간으로 표시합니다 .
검사데이터를 전환하면 , 데이터가 리세트됩니다 .
표시되는 항목의 우측에 있는 [ 표시전환 ] 버튼을 누르면 , 표시내용을 전환시킬 수 있습니다 .
[자동검사] - 「전체」화면
[표시전환] 버튼
28110-P 9- 00
항목 / 버튼명 단위 내용
생산시작시각 현재검사중인검사데이터를선택했을때의시각이표시됩니다 .
현재시각 현재시각 ( 장비내의시스템시계의일시 ) 이표시됩니다 .
표시전환 항목의표시를전환합니다 .
검사수량 장
현재검사중인검사데이터로전환한후의검사완료수량입니다 .
도중에중지한검사수량은카운트되지않습니다 .
총검사수량 장 검사기어플리케이션이기동한후의총검사수량입니다 .
사이클타임
초/장 기판1 장당의평균검사시간 ( 초 / 부품 )
초 / 스탭 스탭1 개당의평균검사시간 ( 초 / 스탭 )
초 / 부품 부품1 개당의평균검사시간 ( 초 / 부품 )
불량율 % 불량수량÷검사수량 X100(%) 의값입니다 .
부품불량율 % Ref 별NG 수÷전체Ref 수 ( 부품점수 )X100(%) 의값입니다 .
총불량율 % 총불량수÷총검사수 X100(%) 의값입니다 .
과판정율 % OK 연속횟수÷검사수 X100(%) 의값입니다 .
불량수 스탭 현재검사중인검사데이터로전환한후의불량수 ( 스탭 ) 를표시합니다 .
총불량수 스탭 검사기어플리케이션이기동한후의총불량수입니다 .
가동율
(OperationgRate)
%/ 로트 평균검사시간 X( 검사수량 )/ 검사기의누적검사시간의값입니다 .
가동율
(WorkingRate)
%/ 로트
평균검사시간 X( 검사수량 )/( 검사기의누적검사시간 - 기판대기시간 - 기판반출
대기시간 ) 의값입니다 .
1-13
1

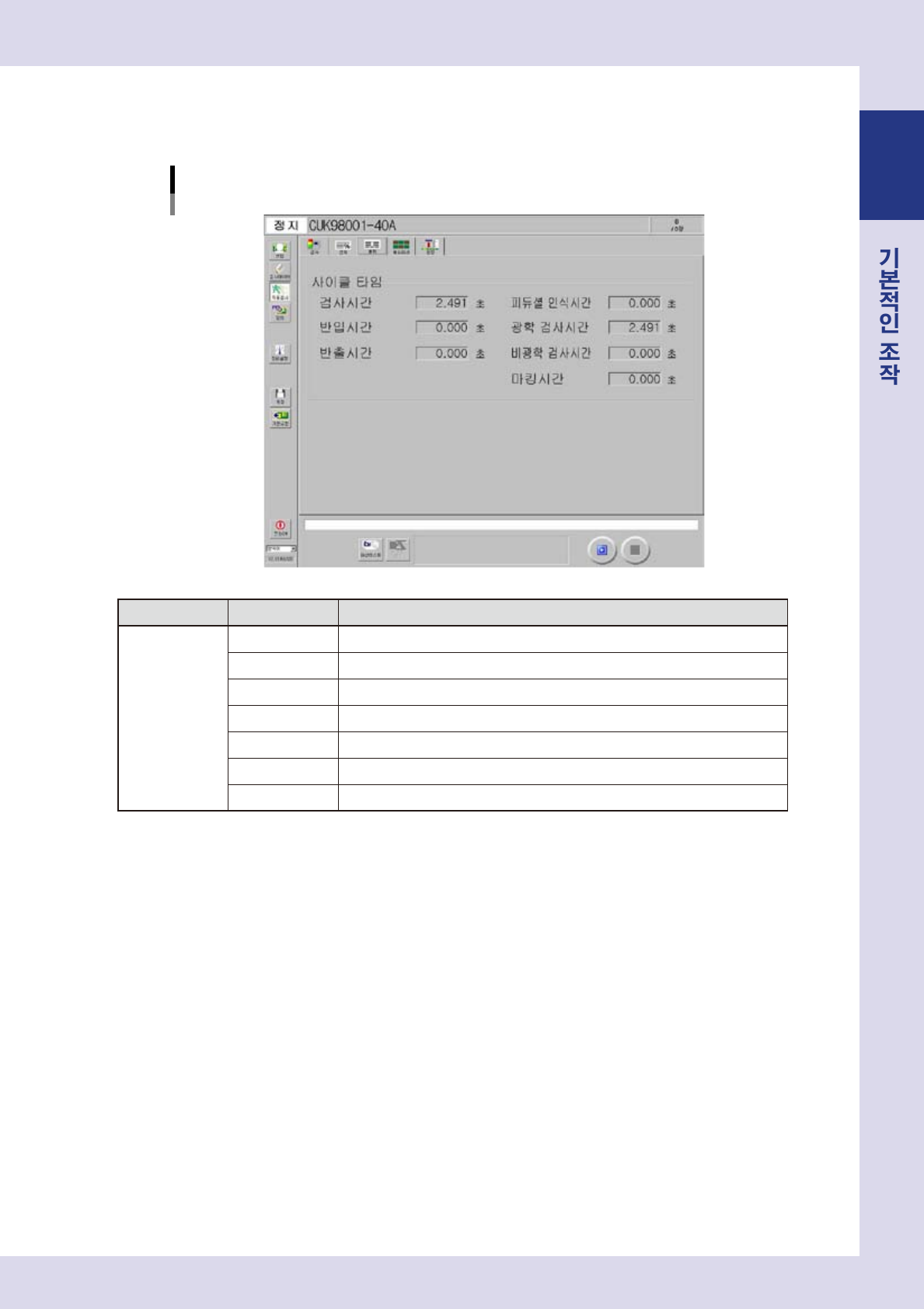

1.5.3 「 출 력 」화 면
이 화면에서는 , 검사별로 검사종료 기판의 사이클타임을 표시합니다 .
[자동검사] -「출력」화면
28111- P9- 0 0
항목 / 버튼명 단위 내용
사이클타임
검사시간 기판검사를시작해서완료할때까지의시간입니다 .
반입시간 입구센서가기판을검지한후부터기판이고정완료될때까지의시간입니다 .
반출시간 기판고정을해제해서출구센서에기판이도착되어검지될때까지의시간입니다 .
피듀셜인식시간 기판피듀셜마크를인식해서완료할때까지의시간입니다 .
광학검사시간 기판의광학검사시간입니다 .
비광학검사시간 기판의광학검사이외의검사시간입니다 .
마킹시간 기판마킹에걸린시간입니다 .
