1-15
1
1.6 장치화면
「장치」화면내의 조작순서에 대해서 설명합니다 .
n
요점
「장치」화면의 조작은 , YSi 오프라인 소프트웨어에서는 실행할 수 없습니다 .

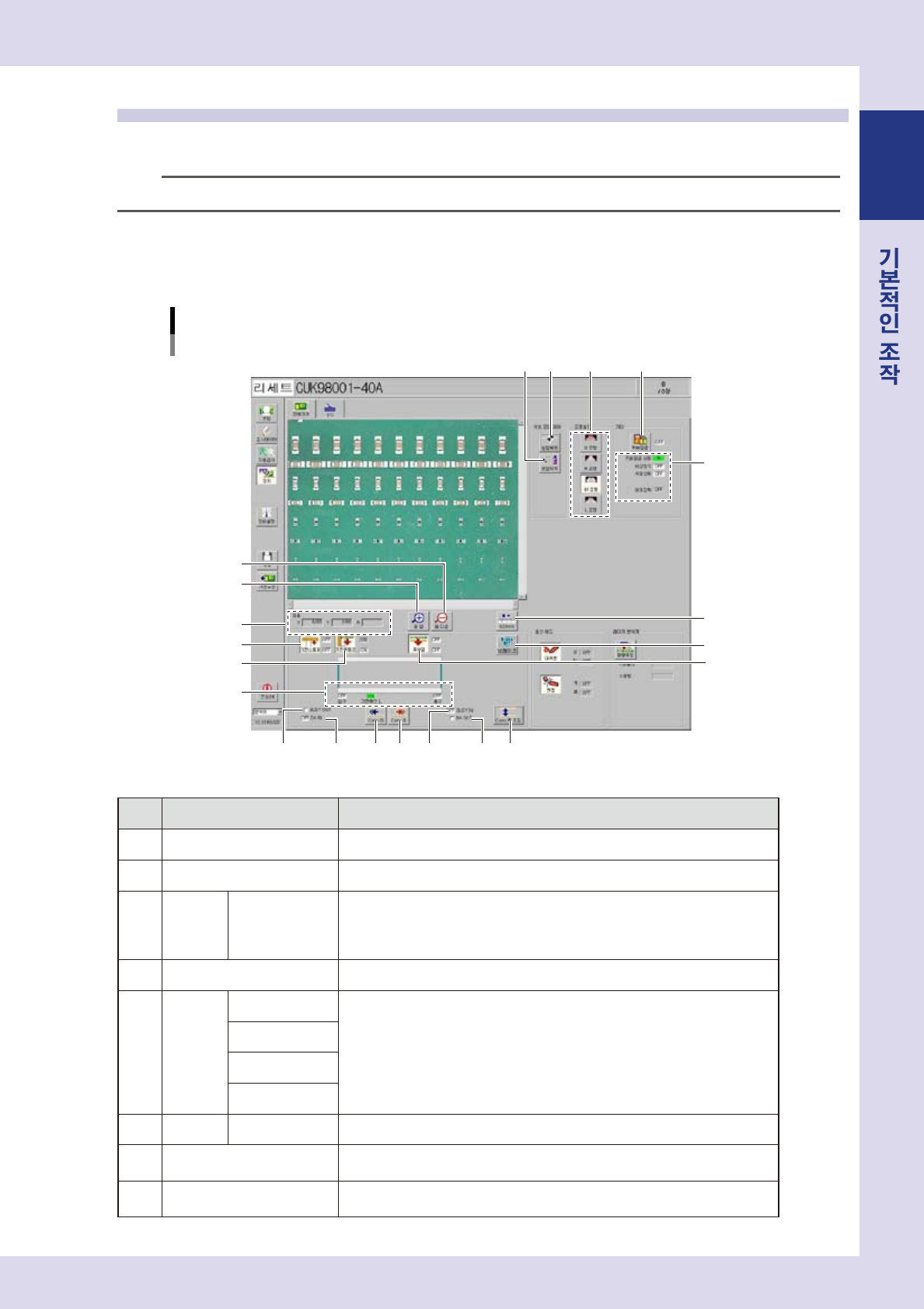

1.6.1 「컨베이어」화면
이 화면에서는 , 컨베이어 유니트 등을 조작할 수가 있습니다 .
「장치」-「컨베이어」화면
1 3 4
5
9
10
11
12
14
13
15 16 17 18 19 20
2
6
7
8
21
28113-P 9 -0 0
항목 / 버튼명 내용
1
원점복귀 카메라를원점으로이동합니다 .
2
셋업위치 카메라가켈리브레션에서설정한헤드퇴피위치로이동합니다 .
3
조명설정
U 조명
H 조명
M 조명
L 조명
각조명을ON/OFF 합니다 .
4
커버잠금 안전커버의잠금을해제합니다 .
5
기타
커버잠금상태
각상태를개 / 폐 ,ON/OFF 로표시합니다 .
비상정지
서버상태
에어압력
6
좌표 X,Y,R 화상내의중앙좌표와레이저R 축을표시합니다 .
7
줌업
뷰화상을4 단계로확대해서표시합니다 .마우스휠의회전으로도사용할수있습
니다 .
8
줌다운
확대표시된뷰화상을축소해서표시합니다 .마우스휠의회전으로도사용할수
있습니다 .
1-16
1
항목 / 버튼명 내용
9
x.xxmm
버튼을누르면 ,스크롤바의화살표를눌렀을때의카메라이동피치를변경합니다 .
(0.01mm,0.100mm,0.500mm,5.000mm)
10
브레이크 컨베이어서보브레이크를ON/OFF 합니다 .
11
기판스톱퍼 기판스톱퍼를ON/OFF 합니다 .
12
기판클램프 기판클램프를ON/OFF 합니다 .
13
푸쉬업 푸쉬업플레이트를ON/OFF 합니다 .
14
입구 / 기판확인 L/ 출구 기판이있는위치가ON 됩니다 .
15
BUSYOUT 기판반입이가능한상태일경우ON 됩니다 .
16
BAIN 상류측장비로부터의기판반출요구신호상태를표시합니다 .
17
Conv. 좌 컨베이어를좌측으로회전시킵니다 .
18
Conv. 우 컨베이어를우측으로회전시킵니다 .
19
BUSYIN 하류측장비로부터의기판반입요구신호상태를표시합니다 .
20
BAOUT 기판반출가능한상태일경우ON 됩니다 .
21
Conv. 폭조정 「컨베이어」화면을표시합니다 .컨베이어폭을변경할수있습니다 .
1-17
1
1.6.2 「I/O」화면
이 화면에서는 , 각 I/O 신호의 상태확인과 신호를 출력할 수가 있습니다 .
「장치」-「I/O」화면
1 2
28114 -P 9-0 0
항목 기능
1
Output 체크박스를클릭하면 ,체크한항목의출력을ON/OFF 합니다 .
2
Input 선택된항목의ON/OFF 상태를표시합니다 .
