1-17 1 1 .6 .2 「I/ O 」 화면 이 화면 에서 는 , 각 I / O 신호의 상태 확 인 과 신호 를 출력 할 수 가 있습니 다 . 「장치」-「I/O」화면 1 2 2 8114 -P 9 - 0 0 항목 기능 1 Output 체 크박 스를클릭 하면 ,체크 한항목의출력 을ON /OFF 합니다 . 2 Inpu t 선 택된항목의ON/OF F 상태를표시 합니다 .
1-16
1
항목 / 버튼명 내용
9
x.xxmm
버튼을누르면 ,스크롤바의화살표를눌렀을때의카메라이동피치를변경합니다 .
(0.01mm,0.100mm,0.500mm,5.000mm)
10
브레이크 컨베이어서보브레이크를ON/OFF 합니다 .
11
기판스톱퍼 기판스톱퍼를ON/OFF 합니다 .
12
기판클램프 기판클램프를ON/OFF 합니다 .
13
푸쉬업 푸쉬업플레이트를ON/OFF 합니다 .
14
입구 / 기판확인 L/ 출구 기판이있는위치가ON 됩니다 .
15
BUSYOUT 기판반입이가능한상태일경우ON 됩니다 .
16
BAIN 상류측장비로부터의기판반출요구신호상태를표시합니다 .
17
Conv. 좌 컨베이어를좌측으로회전시킵니다 .
18
Conv. 우 컨베이어를우측으로회전시킵니다 .
19
BUSYIN 하류측장비로부터의기판반입요구신호상태를표시합니다 .
20
BAOUT 기판반출가능한상태일경우ON 됩니다 .
21
Conv. 폭조정 「컨베이어」화면을표시합니다 .컨베이어폭을변경할수있습니다 .
1-17
1

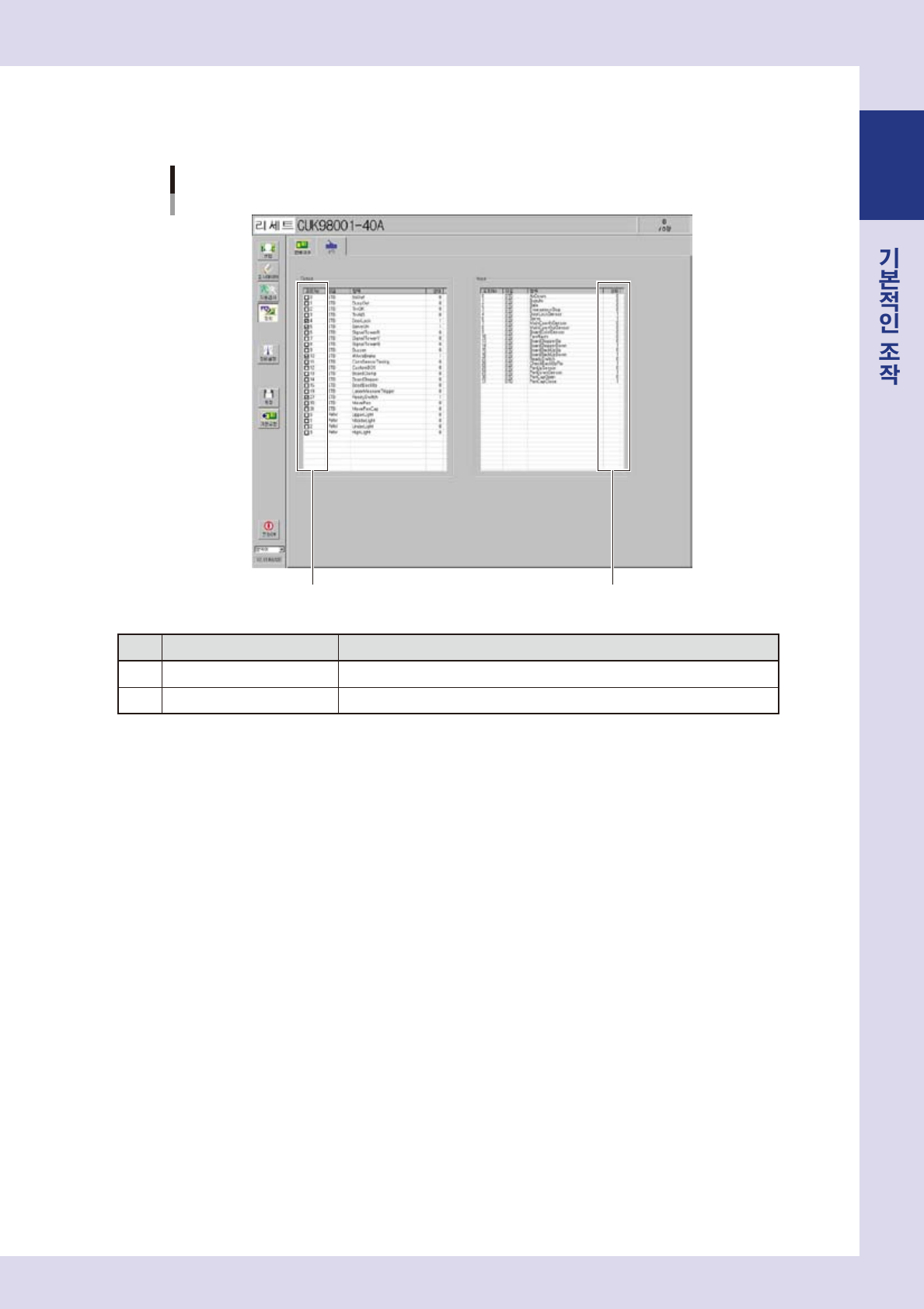

1.6.2 「I/O」화면
이 화면에서는 , 각 I/O 신호의 상태확인과 신호를 출력할 수가 있습니다 .
「장치」-「I/O」화면
1 2
28114 -P 9-0 0
항목 기능
1
Output 체크박스를클릭하면 ,체크한항목의출력을ON/OFF 합니다 .
2
Input 선택된항목의ON/OFF 상태를표시합니다 .
1-18
1

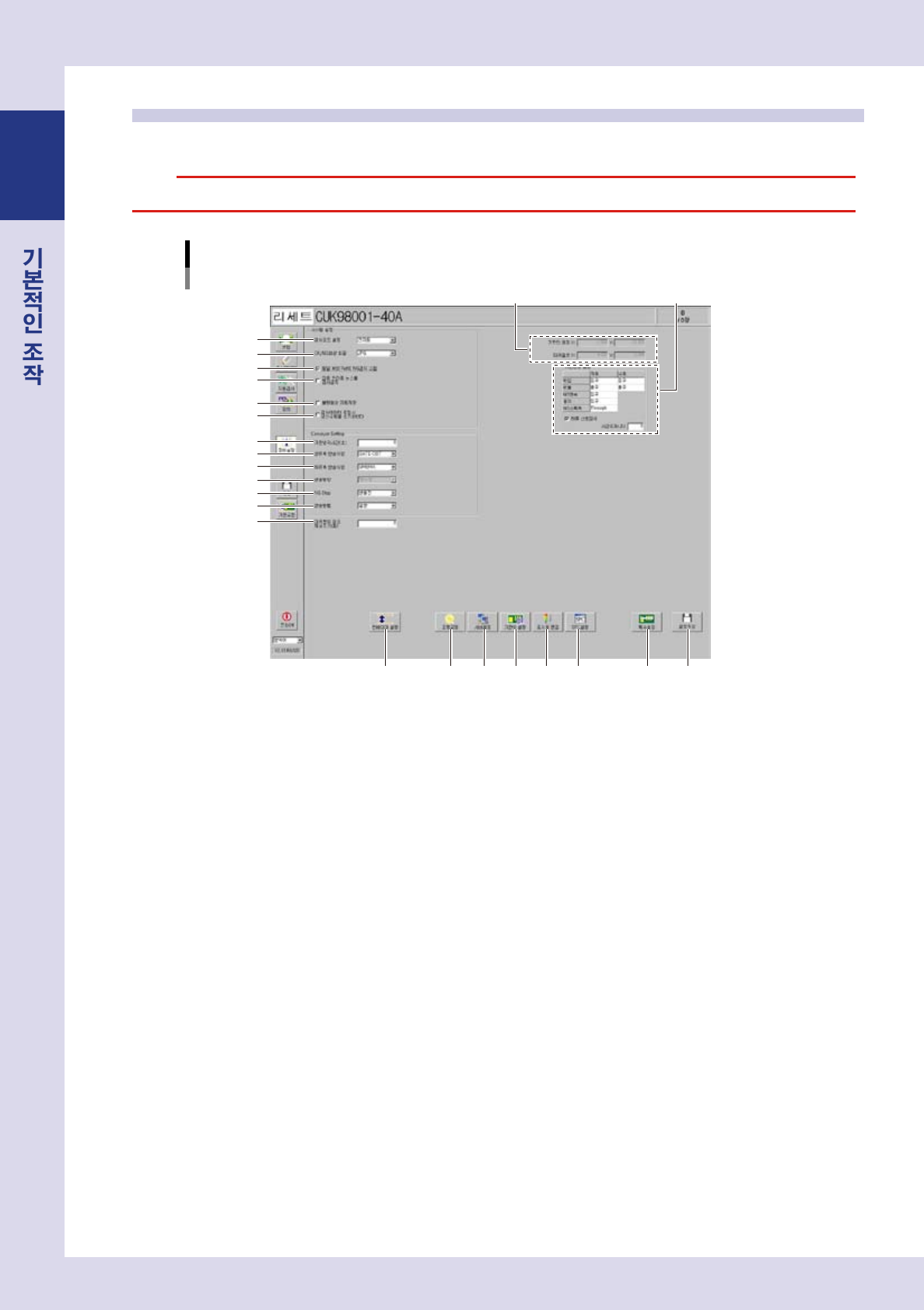

1.7 「 장 비 설 정 」화 면
「장비설정」화면의 주된 기능에 대해서 설명합니다 .
c
주의
소프트웨어의버전이나옵션에따라서설정항목및화면구성이다릅니다 .
「시스템 설정」화면
14
16 17 18 19 20 21 22
3
1
4
5
6
7
8
9
10
11
12
13
2
23
15
28115-P9-00
