1-25
1
1.7.5 표시등 편집
「장비설정」화면의 [ 표시등 편집 ] 버튼을 누르면 ,「표시등 편집」화면이 표시됩니다 . 이 화면에서는 , 장비
조작과 검사시의 상태에 따라서 표시등이나 버저 등의 설정을 실행할 수 있습니다 .

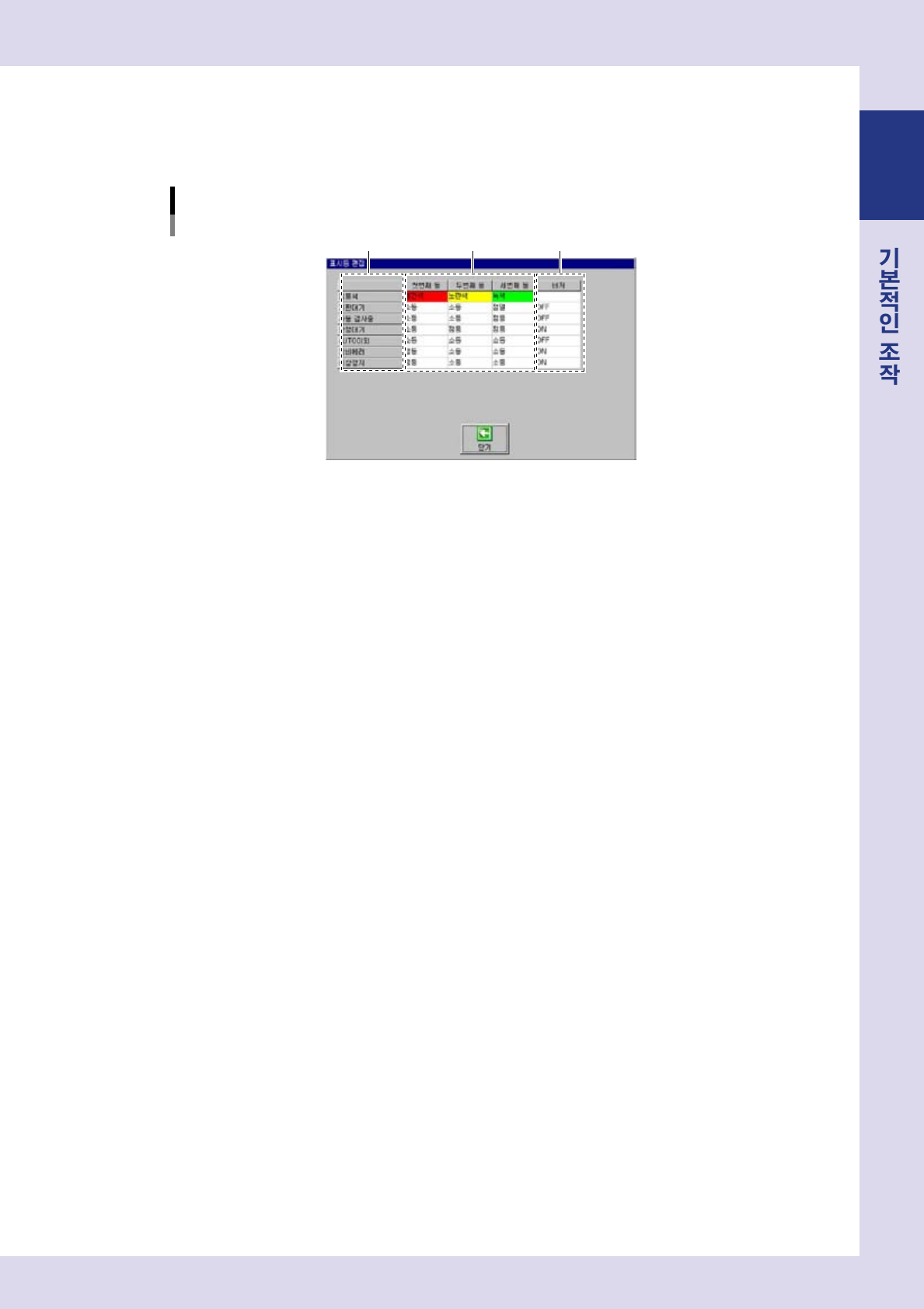

「표시등 편집」화면
2 3
1
28122-P 9- 0 0
1. 검사기의 상태
점등색
램프의점등색을설정합니다 .
기판대기
기판반입대기상태
자동검사중
자동검사중
판정대기
판정을기다리고있는상태
AUTO 이외
자동검사이외의상태
장비에러
장비에러중
비상정지
비상정지중
2. 표시등의 설정
장비의각상태에대한표시등의설정을실행합니다 .
램프별로「제어안함」,「소등」,「점멸」,「점등」의설정을실행할수있습니다 .
3. 버저의 설정
장비의각상태에대한버저의ON/OFF설정을실행합니다 .
1-26
1
1.7.6 SPC 설정
「장비설정」화면의 [SPC 설정 ] 버튼을 누르면 ,「검사 통계데이터 설정」화면이 표시되어 , 검사결과 데이터
의 저장에 관한 설정을 실행할 수 있습니다 .
「SPC설정」화면
1
2
3
4
5
6
28123-P9-00
1. 검사 통계데이터 출력
체크박스에체크하면 ,검사결과데이터를저장합니다 .
[ 찾아보기 ] 버튼 : 검사통계데이터의저장장소를지정합니다 .
2. OK 화상 저장
체크박스에체크하면 ,OK 로판정된검사결과화상을저장합니다 .
3. OK 연속화상 저장
체크박스에체크하면 ,[OK 연속 ] 버튼을눌렀을때의화상을저장합니다 .
4. NG 화상 저장
체크박스에체크하면 ,NG 로판정된검사결과화상을저장합니다 .
5. 조명선택
화상을저장할때의사용조명화상을선택합니다 .
•
사용조명만
검사를실행했을때의사용조명화상을저장합니다 .
•
전체조명
촬상한전체조명화상 (U,H,M,L) 을저장합니다 .
6. [ 닫기 ] 버튼
[ 닫기 ] 버튼을누르면 ,「검사통계데이터설정」화면을닫고 ,「시스템설정」화면으로되돌아갑니다 .편집내용을저장하
려면 ,「시스템설정」화면의[ 설정저장 ] 버튼을누릅니다 .
1-27
1
1.7.7 특수설정
「장비설정」화면의 [ 특수설정 ] 버튼을 누르면 ,「특수설정」화면이 표시됩니다 .
이 화면에서는 , 검사기에 새로운 특수기능을 추가하거나 , 기능을 정지시킬 수 있습니다 .
「특수설정」화면
21
3
Step 1
Step 3
Step 4
28124 -P9- 0 0
█
특수기능의 추가방법
1
[ 신규추가 ] 버튼을 누릅니다 .
[ 신규추가 ] 버튼을누르면 ,폴더찾아보기화면이표시됩니다 .
2
TOK 파일을 선택합니다 .
추가할특수기능의TOK 파일이저장되어있는폴더를선택하고[ 확인 ] 버튼을눌러주십시오 .
3
「사용 (Use)」을 선택합니다 .
추가한특수기능의설정에서 ,「사용」을선택해주십시오 .
1. 기능설정
검사기에설정되어있는특수기능의리스트를표시합니다 .
Function
특수기능의명칭이표시됩니다 .
Setting
특수기능의사용여부를설정합니다 .
2. 상세설정
특수기능의상세설정을실행할때사용합니다 .
Function
특수기능의명칭이표시됩니다 .
Detail
특수기능의상세기능이표시됩니다 .
Setting
특수기능의상세를설정합니다 .
3. [ 닫기 ] 버튼
[ 닫기 ] 버튼을누르면 ,「장비설정」화면으로되돌아갑니다 .
