1.2 뷰와 스탭에 대해서
검사데이터 작성의 기본이 되는 뷰와 스탭에 대해서 설명합니다 .
█
뷰
카메라로찍은1 시야의검사범위를뷰라고합니다 .기종에따라뷰사이즈 ( 시야 ) 는다릅니다 .
검사대상부품의위치에뷰를배치해서 ,모든검사대상부품이뷰내로들어가도록작성해나갑니다 .뷰범위의색은 ,배
치한순서대로「노랑→빨강→초록→파랑→핑크→보라색→하늘색」의7 색으로표시됩니다 .

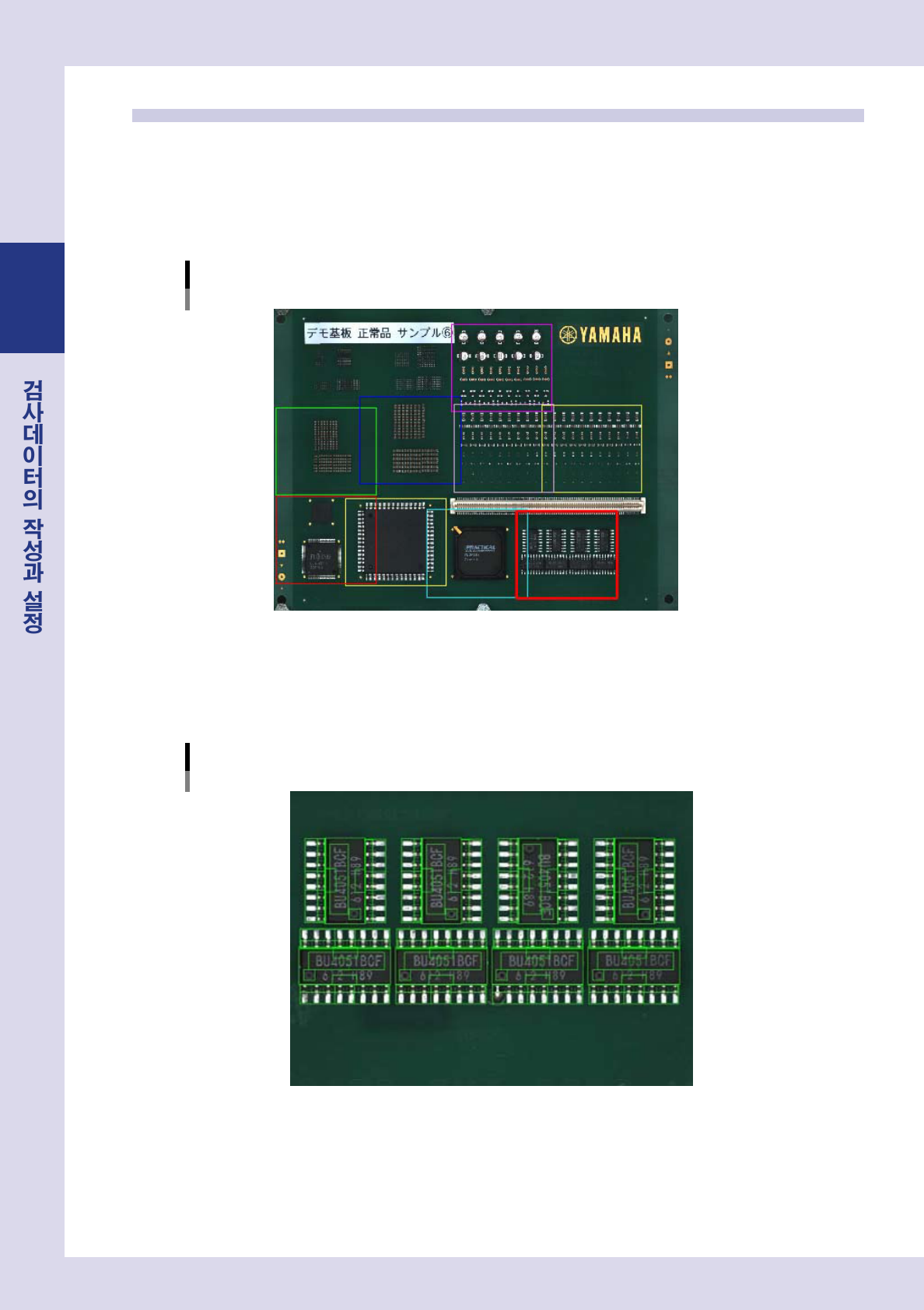

뷰 작성예
28208-P9-00
█
스탭
각뷰내에작성하는검사의최소단위입니다 .검사범위를지정하는스탭범위를시작으로 ,검사내용이나검사조건등의여
러가지파라미터를설정합니다 .
작성한스탭범위의색은연두색으로표시되며 ,선택중인스탭범위는빨간색으로표시됩니다 .
스탭 작성예
28209-P9-00
2-5
2
1.3 검사방법에 대해서
검사를 실행하기 위해서는 , 최초의 각 뷰 ( 시야 ) 를 상중하 3 단의 조명으로 촬상합니다 . 상단위치에는 2
종류의 조명이 있으므로 , 합계 4 장의 화상을 촬상합니다 . 이 4 장의 화상을 바탕으로 검사부위가 빨갛게
표시되도록 조명 ( 화상처리 방법 ) 을 화상 리스트로부터 선택하고 , 휘도레벨 (255 계조 ) 을 설정합니다 .
빨갛게 된 픽셀의 수나 위치를 바탕으로 검사를 실행합니다 .
█
조명
3단 조명
U: 상단조명 (IR), H:상단조명
M: 중단조명
L: 하단조명
28210 -P 9- 0 0
█
화상 리스트
검사스탭을선택하고[ 조명리스트 ] 버튼을누르면 ,각조명화상의편성에서구성되는각각의화상이리스트로표시됩니
다 .아랫부분에있는경계값슬라이더바를조작해서검사부위가빨갛게되는조명을선택합니다 .
화상 리스트
경계값 슬라이더바
28211-P9-00
2-6
2
█
조명결과 샘플
같은위치의화상이라도조명을변경함에따라검사부위 ( 빨간색부위 ) 도변하게되므로 ,다음그림의샘플을참고로해
주십시오 .
조명 샘플
원래 화상
휘도레벨을 200~250으로 설정한 각 조명별 검사부위의 차이
상단조명 (U)
빨강:흰색부분과 빛나는 부분
회색부분
파랑:어두운 녹색부분
중단조명 (M)
빨강:흰색부분과 빛나는 부분(실크부분 포함)
녹색부분의 빛나는 범위(어두운 녹색에 접근하고 있는 부분)
하단조명 (L)
빨강:흰색부분만(확실한 윤곽부분)
파랑:그 이외의 범위전체
28212-P9- 0 0
█
최소검출 사이즈 X, Y
최소검출사이즈를설정함에따라 ,노이즈를검출대상외로하거나해서 ,목적의검출대상물만검출할수가있습니다 .
최소검출 사이즈
각 최소검출 사이즈에 따른 검출부위의 차이
1x1은 검출가능하나,
5x5는 범위에 들어가지 않으므로 검출하지 않는다
10×10은 들어가므로 검출된다
1×1과 5×5는 검출가능하나,
10×10은 범위에 들어가지 않으므로
검출하지 않는다
1x1mm
5x5mm
10x10 mm
28213 -P9- 0 0
