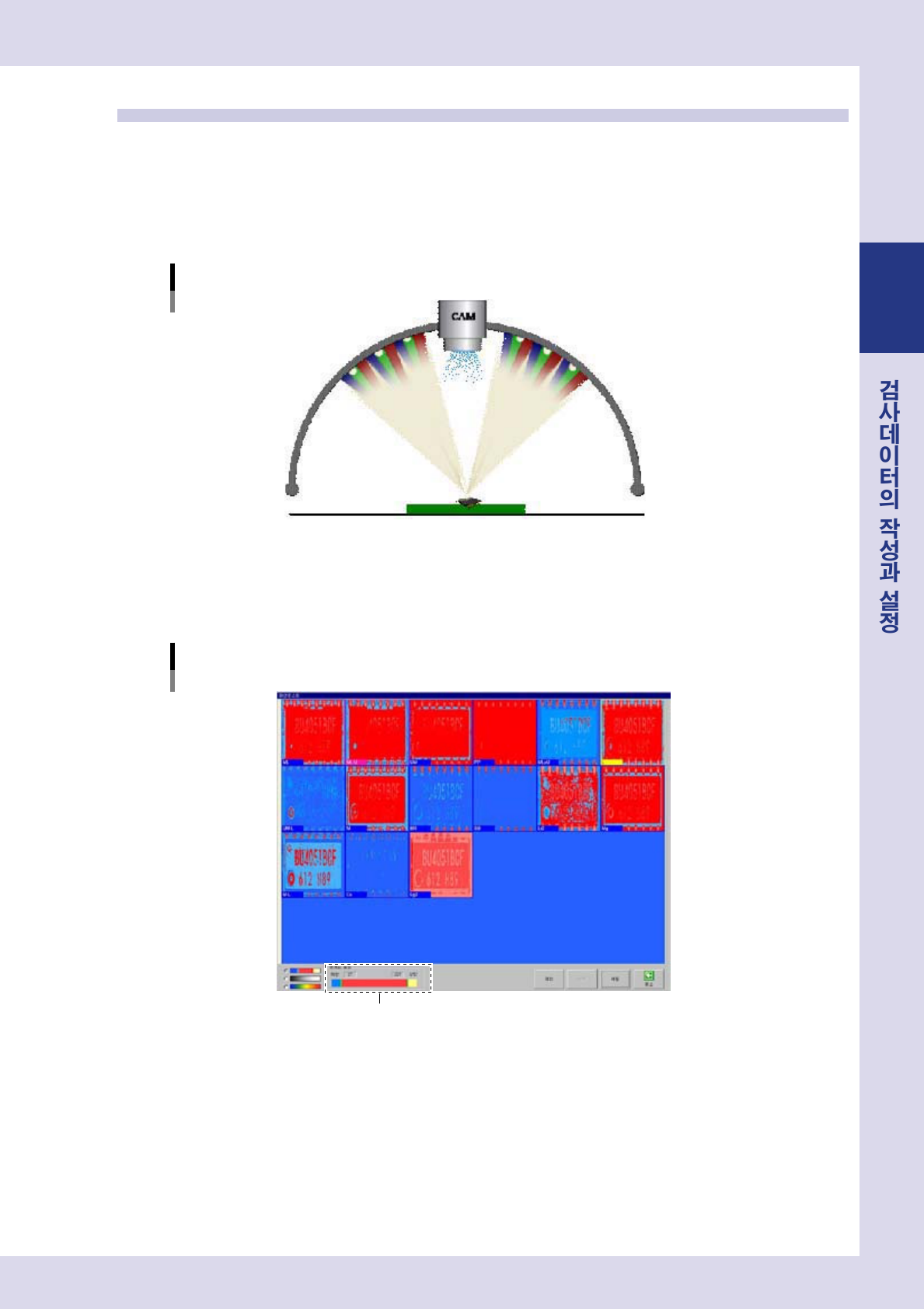

1.3 검사방법에 대해서
검사를 실행하기 위해서는 , 최초의 각 뷰 ( 시야 ) 를 상중하 3 단의 조명으로 촬상합니다 . 상단위치에는 2
종류의 조명이 있으므로 , 합계 4 장의 화상을 촬상합니다 . 이 4 장의 화상을 바탕으로 검사부위가 빨갛게
표시되도록 조명 ( 화상처리 방법 ) 을 화상 리스트로부터 선택하고 , 휘도레벨 (255 계조 ) 을 설정합니다 .
빨갛게 된 픽셀의 수나 위치를 바탕으로 검사를 실행합니다 .
█
조명
3단 조명
U: 상단조명 (IR), H:상단조명
M: 중단조명
L: 하단조명
28210 -P 9- 0 0
█
화상 리스트
검사스탭을선택하고[ 조명리스트 ] 버튼을누르면 ,각조명화상의편성에서구성되는각각의화상이리스트로표시됩니
다 .아랫부분에있는경계값슬라이더바를조작해서검사부위가빨갛게되는조명을선택합니다 .
화상 리스트
경계값 슬라이더바
28211-P9-00
2-6
2
█

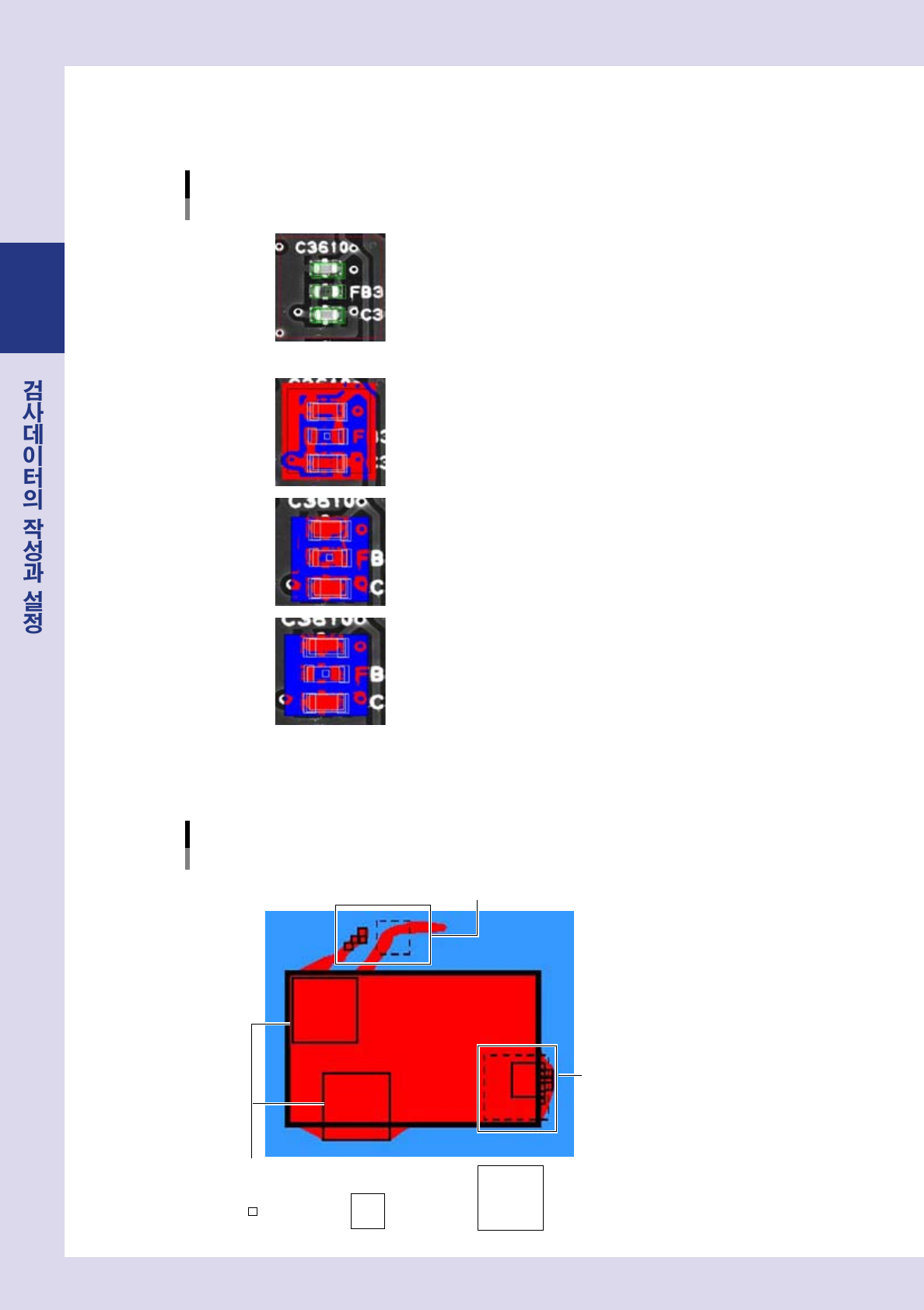

조명결과 샘플
같은위치의화상이라도조명을변경함에따라검사부위 ( 빨간색부위 ) 도변하게되므로 ,다음그림의샘플을참고로해
주십시오 .
조명 샘플
원래 화상
휘도레벨을 200~250으로 설정한 각 조명별 검사부위의 차이
상단조명 (U)
빨강:흰색부분과 빛나는 부분
회색부분
파랑:어두운 녹색부분
중단조명 (M)
빨강:흰색부분과 빛나는 부분(실크부분 포함)
녹색부분의 빛나는 범위(어두운 녹색에 접근하고 있는 부분)
하단조명 (L)
빨강:흰색부분만(확실한 윤곽부분)
파랑:그 이외의 범위전체
28212-P9- 0 0
█
최소검출 사이즈 X, Y
최소검출사이즈를설정함에따라 ,노이즈를검출대상외로하거나해서 ,목적의검출대상물만검출할수가있습니다 .
최소검출 사이즈
각 최소검출 사이즈에 따른 검출부위의 차이
1x1은 검출가능하나,
5x5는 범위에 들어가지 않으므로 검출하지 않는다
10×10은 들어가므로 검출된다
1×1과 5×5는 검출가능하나,
10×10은 범위에 들어가지 않으므로
검출하지 않는다
1x1mm
5x5mm
10x10 mm
28213 -P9- 0 0
2-7
2
1.4 검사데이터 작성순서
신규로 검사데이터를 작성하려면 , 마운터 데이터로부터 검사데이터를 작성하는 P-Tool AOI 판을 사용할
경우와 , 실제의 기판을 보면서 데이터를 작성하는 방법이 있습니다 . 본 장에서는 , 기본적인 순서를 이해할
수 있는 후자의 방법에 대해서 설명합니다 . 검사위치 정도가 높고 , 용이하게 데이터 작성이 가능한 P-Tool
AOI 판을 사용하는 방법에 대해서는 제 3 장「마운터 데이터의 활용」을 참조해 주십시오 .
검사데이터 작성순서
실제 장비에서 가능한 작업
오프라인에서도 가능한 작업
검사데이터 작성
검사데이터의 복사
제3장 2.1
라이브러리 전체전개
제3장 3.
P-Tool
기판검사 확인
검사데이터 완성
검사데이터 읽기
제3장 2.1
기판 전체화상 등록
제3장 2.2
기판 전체화상 등록
제2장 3.
피듀셜 마크 등록
제3장 2.3
피듀셜 마크 등록
제2장 4.
검사 스테이터스 설정
제2장 8.
뷰 화상저장
제3장 4.
N P-Tool을 이용할 경우
검사데이터 신규작성
제2장 2.1
라이브러리 전체전개
제3장 3.
스탭설정
제2장 7.
스탭설정
제2장 7.
데이터의 튜닝
데이터의 튜닝
검사데이터 완성
기판검사 확인
검사 스테이터스 설정
제2장 8.
스탭설정
제2장 7.
뷰 설정
제2장 6.
뷰 화상저장
제2장 6.
N 검사데이터 신규작성의 경우
✽모든 부품이 라이브러리에 등록되어 있지
않을 경우에는, 스탭을 설정해 주십시오.
제2장 검사데이터의 작성과 설정제3장 마운터 데이터의 활용
✽
✽
27200-P9-00
c
주의
야마하마운터이외의마운터데이터를사용해서검사데이터를작성할경우에는 ,다음순서대로조작해주십시오 .
1. 폰트를작성해서ASCII 데이터변환으로컨버트를실행합니다 .
2. 컨버트한데이터를P-Tool 로읽어들인후 ,검사데이터를작성합니다 .
