2-7
2
1.4 검사데이터 작성순서
신규로 검사데이터를 작성하려면 , 마운터 데이터로부터 검사데이터를 작성하는 P-Tool AOI 판을 사용할
경우와 , 실제의 기판을 보면서 데이터를 작성하는 방법이 있습니다 . 본 장에서는 , 기본적인 순서를 이해할
수 있는 후자의 방법에 대해서 설명합니다 . 검사위치 정도가 높고 , 용이하게 데이터 작성이 가능한 P-Tool
AOI 판을 사용하는 방법에 대해서는 제 3 장「마운터 데이터의 활용」을 참조해 주십시오 .
검사데이터 작성순서
실제 장비에서 가능한 작업
오프라인에서도 가능한 작업
검사데이터 작성
검사데이터의 복사
제3장 2.1
라이브러리 전체전개
제3장 3.
P-Tool
기판검사 확인
검사데이터 완성
검사데이터 읽기
제3장 2.1
기판 전체화상 등록
제3장 2.2
기판 전체화상 등록
제2장 3.
피듀셜 마크 등록
제3장 2.3
피듀셜 마크 등록
제2장 4.
검사 스테이터스 설정
제2장 8.
뷰 화상저장
제3장 4.
N P-Tool을 이용할 경우
검사데이터 신규작성
제2장 2.1
라이브러리 전체전개
제3장 3.
스탭설정
제2장 7.
스탭설정
제2장 7.
데이터의 튜닝
데이터의 튜닝
검사데이터 완성
기판검사 확인
검사 스테이터스 설정
제2장 8.
스탭설정
제2장 7.
뷰 설정
제2장 6.
뷰 화상저장
제2장 6.
N 검사데이터 신규작성의 경우
✽모든 부품이 라이브러리에 등록되어 있지
않을 경우에는, 스탭을 설정해 주십시오.
제2장 검사데이터의 작성과 설정제3장 마운터 데이터의 활용
✽
✽
27200-P9-00
c
주의
야마하마운터이외의마운터데이터를사용해서검사데이터를작성할경우에는 ,다음순서대로조작해주십시오 .
1. 폰트를작성해서ASCII 데이터변환으로컨버트를실행합니다 .
2. 컨버트한데이터를P-Tool 로읽어들인후 ,검사데이터를작성합니다 .
2-8
2

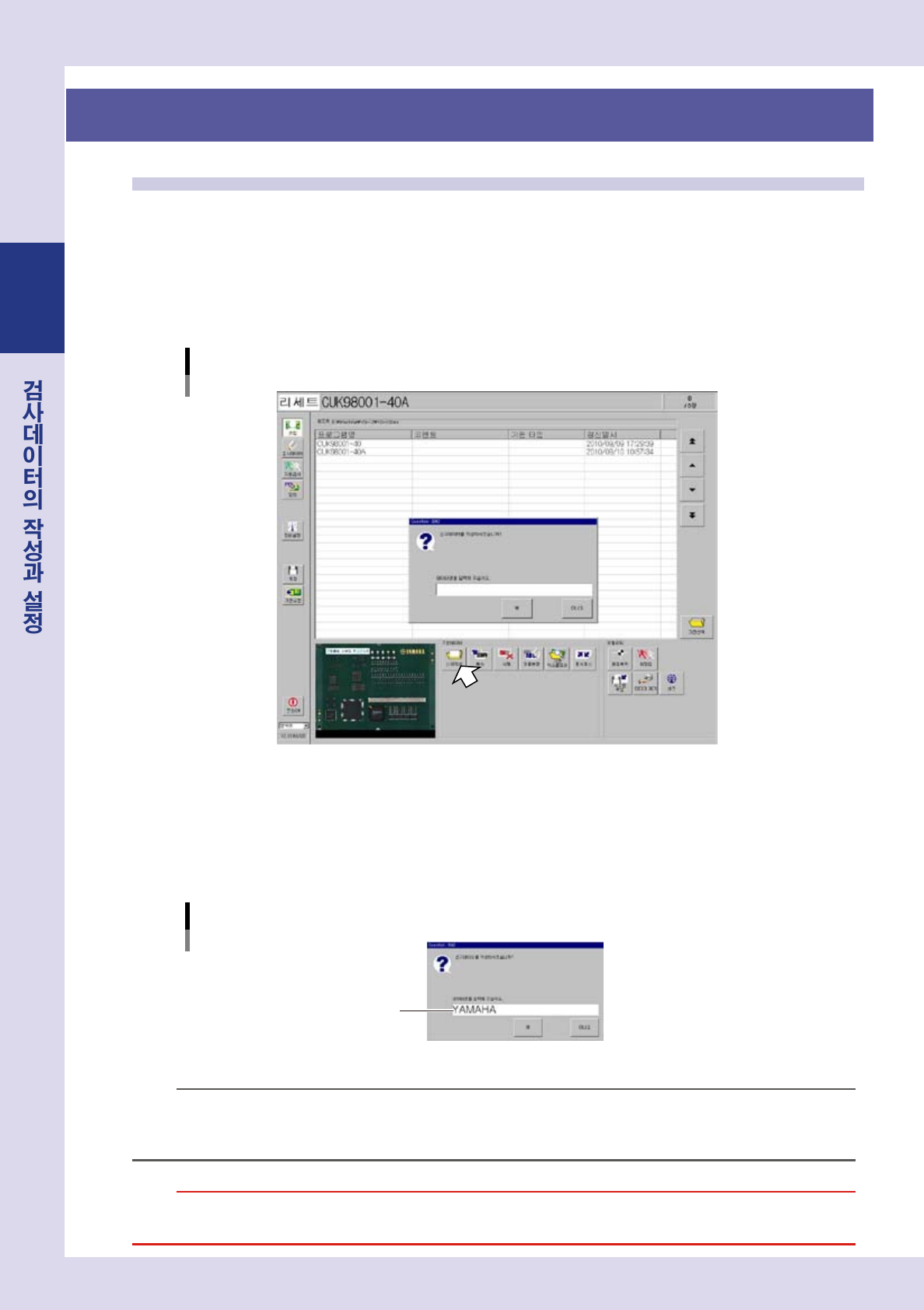

2. 검사데이터의 등록
2.1 신규 검사데이터를 등록한다
신규로 검사데이터를 등록하는 방법에 대해서 설명합니다 .
1
[ 셋업 ] 버튼을 눌러서「기판전환」화면을 표시합니다 .
2
[ 신규작성 ] 버튼을 누릅니다 .
「데이터명입력」화면이표시됩니다 .
「셋업」ー [신규작성]버튼
28214-P 9 - 00
3
새로운 검사 데이터명을 입력합니다 .
1. 반각영숫자19 문자이내로새로운검사데이터명을입력해주십시오 .
2. 입력한후에[ 예 ] 버튼을눌러주십시오 .신규검사데이터명이리스트에추가되며 ,「검사데이터」
화면의기판파라미터가표시됩니다 .
데이터명의 입력
데이터명을 입력한다
28215-P9-00
n
요점
데이터명으로 사용가능한 문자의 종류는 다음과 같습니다 .
abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789_
데이터명에 스페이스는 사용할 수 없습니다 . 스페이스 대신에 언더바를 사용해 주십시오 .
c
주의
데이터명을입력후 ,같은이름이이미존재할경우에는경고메시지가표시됩니다 .이럴경우에는다른이름으로등록해주십시
오 .경고메시지화면의[OK] 버튼을누르면데이터명입력화면으로되돌아갑니다 .
2-9
2
4

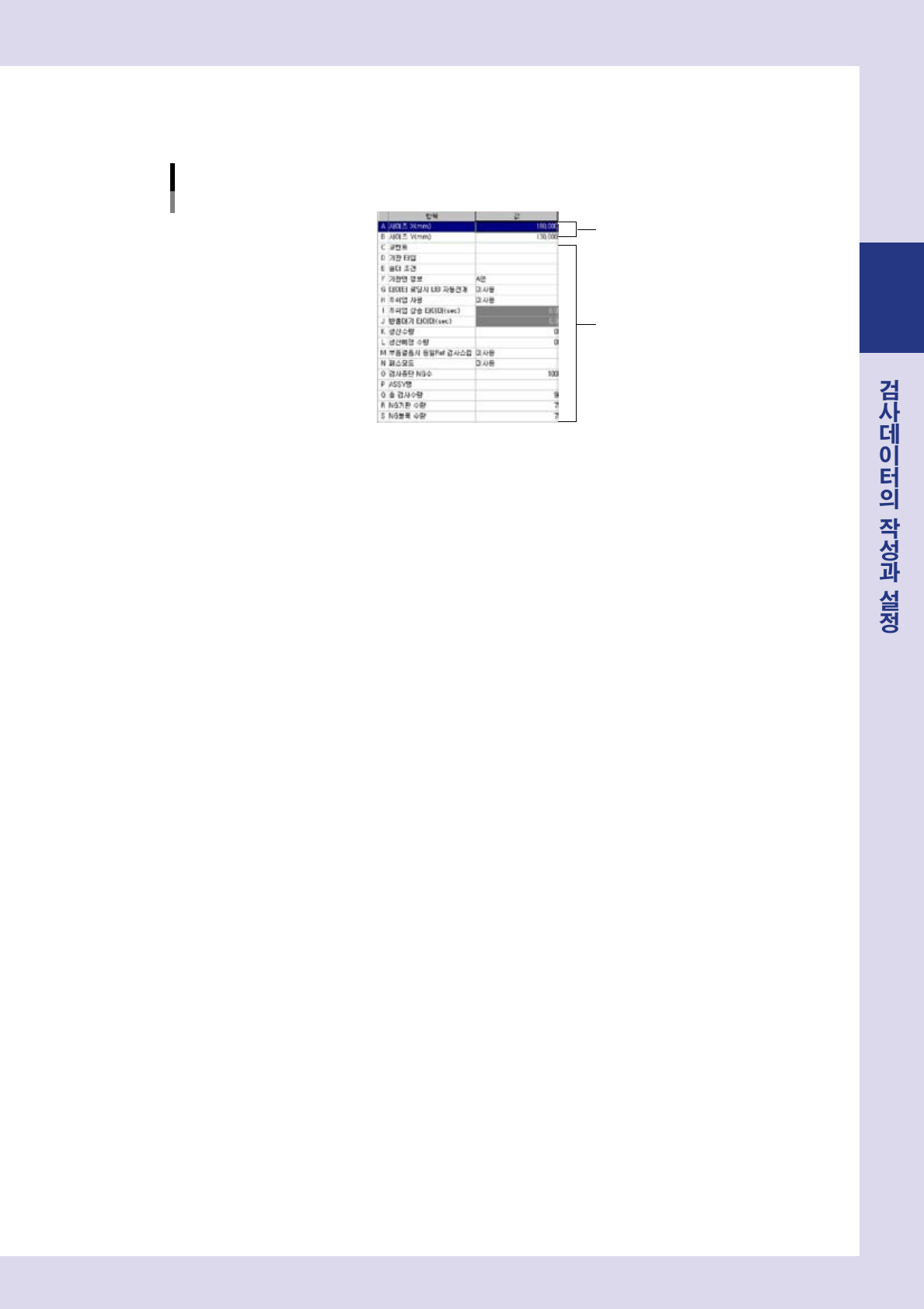

기판 파라미터의「사이즈 X, Y」에 기판 사이즈를 입력합니다 .
[ 검사데이터 ]-「기판」화면을열고 ,기판의XY 방향의사이즈를mm 단위로입력합니다 .
기판 파라미터
Step 4
Step 5
28216-P9- 00
5
필요에 따라서 그 이외의 파라미터를 설정합니다 .
C. 코멘트
기판에관한메모를해두는란입니다 .공란이어도상관없습니다 .
반각영숫자28 문자이내로입력할수있습니다 .
D. 기판 타입
기판의타입에관한메모를해두는란입니다 .공란이어도상관없습니다 .
반각영숫자28 문자이내로입력할수있습니다 .
E. 솔더 조건
솔더에관한메모를해두는란입니다 .공란이어도상관없습니다 .
반각영숫자28 문자이내로입력할수있습니다 .
F. 기판면 정보
기판면을A 면 /B 면에서선택해주십시오 .
G. 데이터 로딩시 LIB 자동전개
데이터를읽어들였을때 ,라이브러리를자동으로전개시킬경우는 ,「사용」으로해주십시오 .
H. 푸시업 사용
기판푸쉬업을자동으로실행할경우는「일반」또는「고속」으로설정해주십시오 .
「고속」의경우는「일반」보다 ,기판고정시의푸쉬업타이밍및검사종료후의기판반송타이밍이
빨라집니다 .
I. 푸쉬업 상승 타이머 (sec)
푸쉬업사용이「고속」일경우에설정합니다 .기판반입시에검사위치의센서가기판을검출한후에
푸쉬업이동작할때까지의시간을설정해주십시오 .
J. 반출대기 타이머 (sec)
푸쉬업사용이「고속」일경우에설정합니다 .푸쉬업이하강한후에기판을반출할때까지의시간을
설정해주십시오 .
K. 생산수량
기판선택후의검사수량이표시됩니다 .초기값은「0」으로설정합니다 .
L. 생산예정 수량
생산할기판수량을설정합니다 .
「0」을입력한경우는 ,기판이공급되는한생산을계속합니다 .
「0」이외를입력한경우는 ,입력한기판수량만큼의생산이끝나면운전을정지합니다 .다음기판은
공급되지않습니다 .
