2-19
2
5. 배드마크의 등록
배드마크란 ,기판상에정해져있는1 점에마크 ( 배드마크 ) 를부착해서 ,검사기가그마크를확인하면 ,부품의
검사작업을스킵하는기능입니다 .
배드마크 기능
배드마크를 검출하지 않았을 때에는 부품을 검사한다
배드마크를 검출했을 때에는 부품을 검사하지 않는다
X
27202-P9-00
배드마크에는 ,다음의3 종류의배드마크타입이있습니다 .목적에맞춰서이들배드마크를나눠서사용해주십
시오 .
█
기판 배드마크
기판마다배드마크를설정해서 ,검사기의배드마크탐색작업의실행여부판단에사용합니다 .예를들어불량블록이포함
되어있는분할기판과포함되어있지않는분할기판이섞여서컨베이어상에이동하고있을경우 ,불량블록이없음에도불
구하고모든블록의배드마크를탐색하는것은시간낭비입니다 .기판배드마크기능을사용하면 ,기판배드마크용마크를
인색했을때만배드마크탐색작업을실행하고 ,인식하지않았을때에는무조건모든블록의부품검사작업을실행합니다 .
█
블록 배드마크
블록마다배드마크를설정해서 ,검사기가배드마크를검지한블록의작업은스킵합니다 .예들들어A,B,C,D4 장의블
록으로구성된분할기판에서 ,B 블록이불량일경우 ,기판상에블록 B 용의배드마크를부착합니다 .검사기는검사를시
작하기전에 ,모든블록의배드마크를탐색해서 ,배드마크를인식한블록 B 의작업을스킵하고A,C,D블록만부품검사
작업을실행합니다 .
참고
블록 배드마크가 검사뷰 시야내에 존재할 경우 , 자동 검사시에는 배드마크 인식만을 위한 축이동을 하지 않고 , 스탭검사와
같은 검사뷰에서 마크인식을 실행함으로서 , 검사 택트타임의 단축을 도모하고 있습니다 .
데이터 편집시에는 , 모든 배드마크 위치에 축이동을 해서 인식합니다 .
█
로컬 배드마크
스탭마다배드마크를설정해서 ,검사기가그배드마크를검출했을때에는 ,그스탭검사를스킵합니다 .
2-20
2
5.1 배드마크의 설정
1

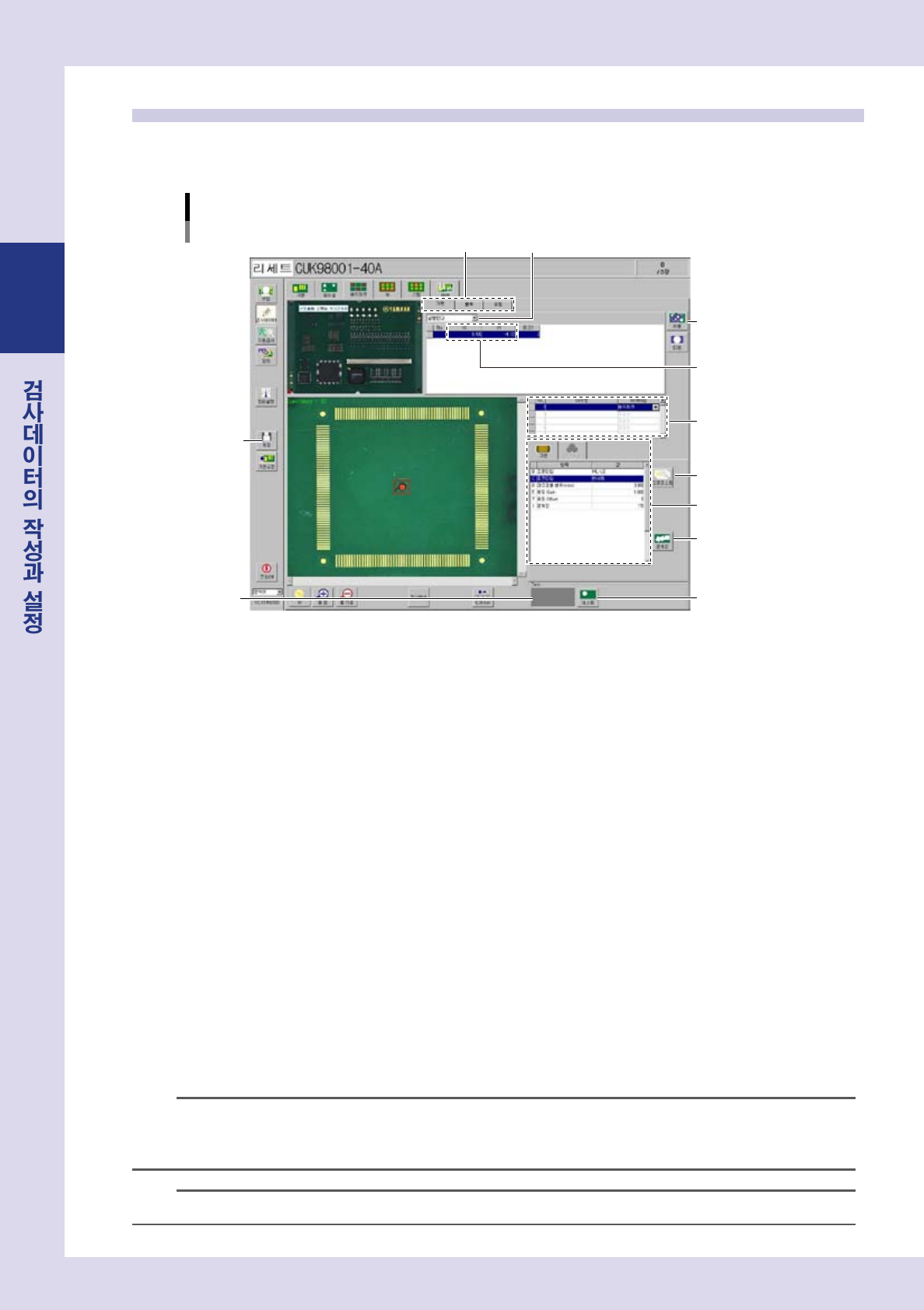

「검사데이터」-「배드마크」화면을 표시합니다 .
「배드마크」화면
Step 3
Step 2
Step 8
Step 5
Step 9
Step 11
인식결과
Step 12
Step 7
마크 파라미터
Step 6
마크데이터 리스트
Step 4
마크리스트
28222-P9-00
2
배드마크의 종류를 선택합니다 .
「기판」「블록」「로컬」탭을표시합니다 .
█
기판 배드마크
블록배드마크또는로컬배드마크기능을사용할경우에설정합니다 .
█
블록 배드마크
「블록」탭을선택해주십시오 .각블록별로검사를스킵합니다 .
█
로컬 배드마크
「로컬」탭을선택해주십시오 .임의의스탭검사를스킵합니다 .
3
「실행한다」를 선택합니다 .
4
마크 리스트를 설정합니다 .
X1, Y1
배드마크의좌표를입력합니다 .또는 ,기판화상의배드마크를클릭한후 ,아래의뷰화상에서배드
마크의중심을클릭합니다 .마크가화면의중심 ( 하늘색십자선교점 ) 위치에있는것을확인하고 ,
[ 티칭 ] 버튼을눌러주십시오 .
마크 1
마크번호를입력합니다 .이번호는마크데이터리스트에대응하고있습니다 .
n
요점
• 블록 배드마크의 설정을 실행할 경우는 , 해당 블록번호의 행에 배드마크를 설정합니다 .
• 로컬 배드마크의 설정을 실행할 경우는 , 각각의 로컬 배드마크의 설정을 합니다 .
해당하는「스탭」-「옵션」파라미터의「G 로컬 배드마크 번호」에 마크리스트의 No. 를 설정해 주십시오 .
참고
배드마크가 잘 보이지 않을 경우에는 , [ 조명 ] 버튼을 눌러서 조명을 변경해 주십시오 .
2-21
2
5
[ 이동 ] 버튼을 누릅니다 .
마크리스트에서마크를선택한후에[ 이동 ] 버튼을누르면 ,피듀셜마크의위치로카메라가이동합니다 .
6
마크데이터 리스트를 입력합니다 .
마크리스트의마크 1 에서설정한마크번호에설정해주십시오 .
•
No.
마크리스트의마크 1 에서선택한마크번호에대응합니다 .
•
마크명
어떤마크를나타내는지임의의마크명을입력합니다 .
•
마크타입
드롭다운리스트에서배드마크를선택합니다 .
7
마크 파라미터를 설정합니다 .
B. 조명타입
Step8 에서[ 조명리스트 ] 버튼을눌러서 ,마크가선명하게구분되는조명화상을선택합니다 .
C. 표면타입
드롭다운리스트의「반사체」「비반사체」중에서선택합니다 .
D. 마크검출 범위
마크를검출하는사이즈를설정합니다 .
E,F. 휘도 Gain, Offset
기판상의마크가선명하게보이도록설정해주십시오 .
•
휘도Gain 은마크를인식하기쉽도록하기위해 ,마크를보다밝게비치도록조정합니다 .
•
휘도Offset 은마크를강조하기위해 ,전체를어둡게비치도록조정합니다 .
I. 경계값
Step10 에서경계값설정을실행하면자동적으로설정됩니다 .
8
[ 조명리스트 ] 버튼을 눌러서 명료한 화상을 선택합니다 .
[ 조명리스트 ] 버튼을누르면「화상리스트」화면이표시되므로 ,그중에서마크가명료하게보이는화상
을선택하고 ,[ 세팅 ] 버튼을눌러주십시오 .세팅이완료되면「배드마크」화면으로되돌아갑니다 .
참고
「화상 리스트」화면의 조명으로 배드마크를 명료하게 식별할 수 없을 경우에는 ,「CUSTOM」조명을 사용할 수가 있습니다 .
설정방법에 관해서는 ,「5.2 배드마크 CUSTOM 조명의 설정」을 참조해 주십시오 .
