2-22
2
9
[ 경계값 ] 버튼을 누릅니다 .
[ 경계값 ] 버튼을눌러서 ,「BadMarkPochi」화면을표시합니다 .
0
경계값을 설정합니다 .

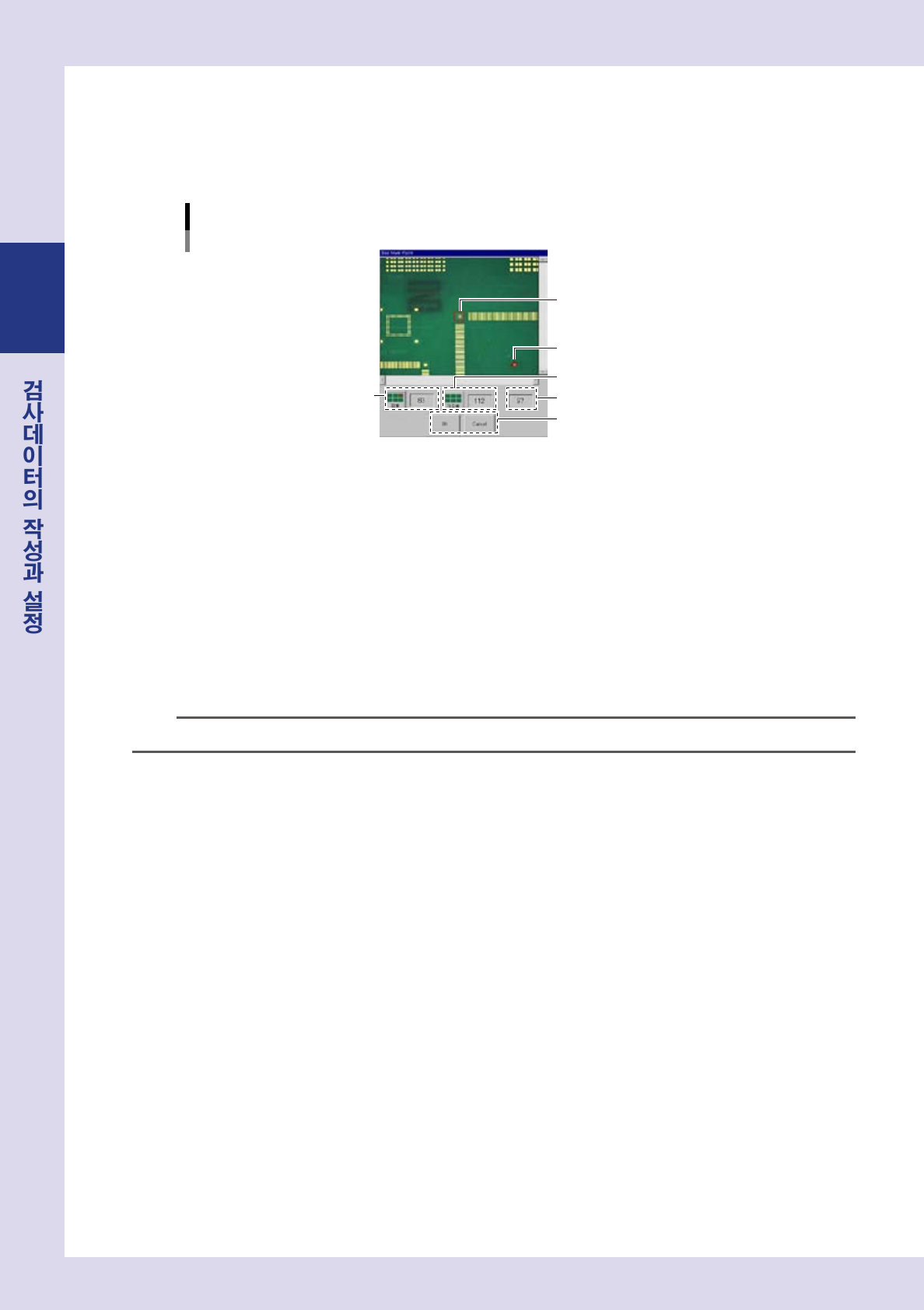

「Bad Mark Pochi」画面
4
2
5
6
1
3
28223-P9-00
1. 화면상의배드마크를클릭해서 ,마크가빨간테두리내에들어가도록카메라축을이동시킵니다 .
2. [ 검출 ] 버튼을누릅니다 .배드마크가있을때의휘도값이표시됩니다 .
3. 배드마크가없는위치를클릭해서 ,배드마크가없는위치로카메라를이동시킵니다 .
4. [ 미검출 ] 버튼을누릅니다 .배드마크가없을때의휘도값이표시됩니다 .
5. 양쪽휘도값의중간값이경계값으로서세팅됩니다 .
6. [OK] 버튼을눌러서경계값을검사데이터에설정합니다 .[Cancel] 버튼을누르면설정이취소됩니
다.
q
테스트를 실행합니다 .
[ 테스트 ] 버튼을눌러서 ,정확하게검출되는지확인해주십시오 .
참고
마크 인식좌표가 마크화면의 좌상에 표시됩니다 .
w
[ 저장 ] 버튼을 눌러서 , 검사데이터를 저장합니다 .
2-23
2
5.2 피듀셜 마크 CUSTOM 조명의 설정
「화상 리스트」화면의 조명으로 피듀셜 마크를 명료하게 식별할 수 없을 경우에는 CUSTOM 조명을 사용할
수가 있습니다 .
1
마크 파라미터의 조명타입을「CUSTOM」으로 합니다 .
「조명상세」탭이사용가능하게됩니다 .
2
「조명상세」탭을 누릅니다 .
CUSTOM조명의 예
Step 3
Step 4
Step 6
Step 8
Step 9
Step 10
28224-P9-00
3
조명추출 타입은「휘도」를 선택합니다 .
4
[ 빛추출 ] 버튼을 누릅니다 .
「조명추출타입」화면이표시됩니다 .
5
빛추출을 선택합니다 .
배드마크가명료하게보이는화상을선택합니다 .최대2 개까지선택할수있습니다 .
6
[ 빛제외 ] 버튼을 누릅니다 .
「조명추출타입」화면이표시됩니다 .
7
빛제외를 선택합니다 .
필요에따라서제외하고싶은화상을1 개선택합니다 .( 선택하지않아도문제는없습니다 .)
8
필터를 선택합니다 .
노이즈를삭제하기위해사용합니다 .노이즈가있을때에는 ,평균화할사이즈를선택해주십시오 .
9
빛제외 배율을 설정합니다 .
화상처리를실행할때 ,선택한빛제외의배율을설정합니다 .Step7 에서빛제외를선택했을경우에유
효하게됩니다 .버튼을눌러서배율을입력하거나 ,모니터의회색부분을드래그해서설정합니다 .
0
「기본」탭을 누릅니다 .
[ 경계값 ] 버튼을눌러서경계값을설정합니다 .설정방법은「5.1배드마크의설정」의Step10 을참조해
주십시오 .
2-24
2
6. 뷰 설정
뷰란 ,검사기가검사를실행할때의카메라시야입니다 .기판상의검사하고싶은부위에뷰를설정합니다 .뷰의
설정은 ,뷰마다기판화상도저장하므로 ,실제검사기에서실행합니다 .( 오프라인소프트로는조작할수없습
니다 .)
6.1 뷰 설정의 기본순서
뷰를 설정할 경우의 기본순서에 대해서 설명합니다 .
n
요점
P-Tool 로 작성한 검사데이터를 읽어 들였을때 이미 뷰가 설정되어 있을 경우 , 뷰의 좌표등록은 필요없습니다 .
스탭이 작성되어 있는 데이터에 뷰를 자동 작성하려면 , 다음 항목「6.2 뷰의 상세설정」「6.2.3 뷰의 자동작성과 택트타임 단
축」을 참조해 주십시오 .
1
[ 검사 데이터 ] 버튼을 누릅니다 .
참고
검사기내의 기판이 없이 ,「뷰」또는「스탭」이 선택되어 있는 경우에는 , 다음과 같은 메시지가 표시됩니다 .( 오프라인 소프트
웨어에서는 표시되지 않습니다 .)
• [ 아니오 ] 버튼 : 기판을 세팅하고 , [ 기판교환 ] 버튼을 눌러 주십시오 .
• [ 예 ] 버튼 : 기판을 반입시키지 않고 , 오프라인 소프트웨어로서 사용합니다 .
메시지
28225-P9-00
2
「뷰」화면을 표시합니다 .
「기판데이터」화면의[ 뷰 ] 버튼을눌러주십시오 .
[검사데이터] ー「뷰」화면
구동피치 변환버튼
뷰 레이더
28226-P9-00
