2-26 2 6. 2 뷰의 상세설정 뷰의 좌표변 경 이 나 복 수 뷰의 편집 을 실 행 할 경 우 에 대해 서 설명 합니 다 . n 요점 뷰의 수 는 , 검사시 간의 단 축 을 도 모하 기 위해서 가능한한 적게 설정 합니다 . 6 .2. 1 뷰 좌표 의 변경 뷰의 경 계선 에 부 품이 있는 경 우 는 검사 를 할 수 없으 므 로 , 뷰의 좌표를 이 동시 켜 주 십시 오 . 1 [ 검 사데이터…
2-25
2
3
뷰 1 을 스크롤바로 검사할 위치에 이동시킵니다 .
뷰 1 은미리작성되어있으며 ,노란색으로표시되어있습니다 .
뷰레이더상에서뷰 1 을드래그하거나구동피치 (mm) 를선택해서스크롤바또는화살표키로검사할위
치로이동합니다 .이때 ,뷰가기판의단부터순서대로배치되도록이동해주십시오 .
n
요점
뷰의 표시색은「노랑→빨강→초록→파랑→핑크→보라색→하늘색」이 반복됩니다 . 선택되어 있는 뷰의 표시색은 색칠됩니다 .
4

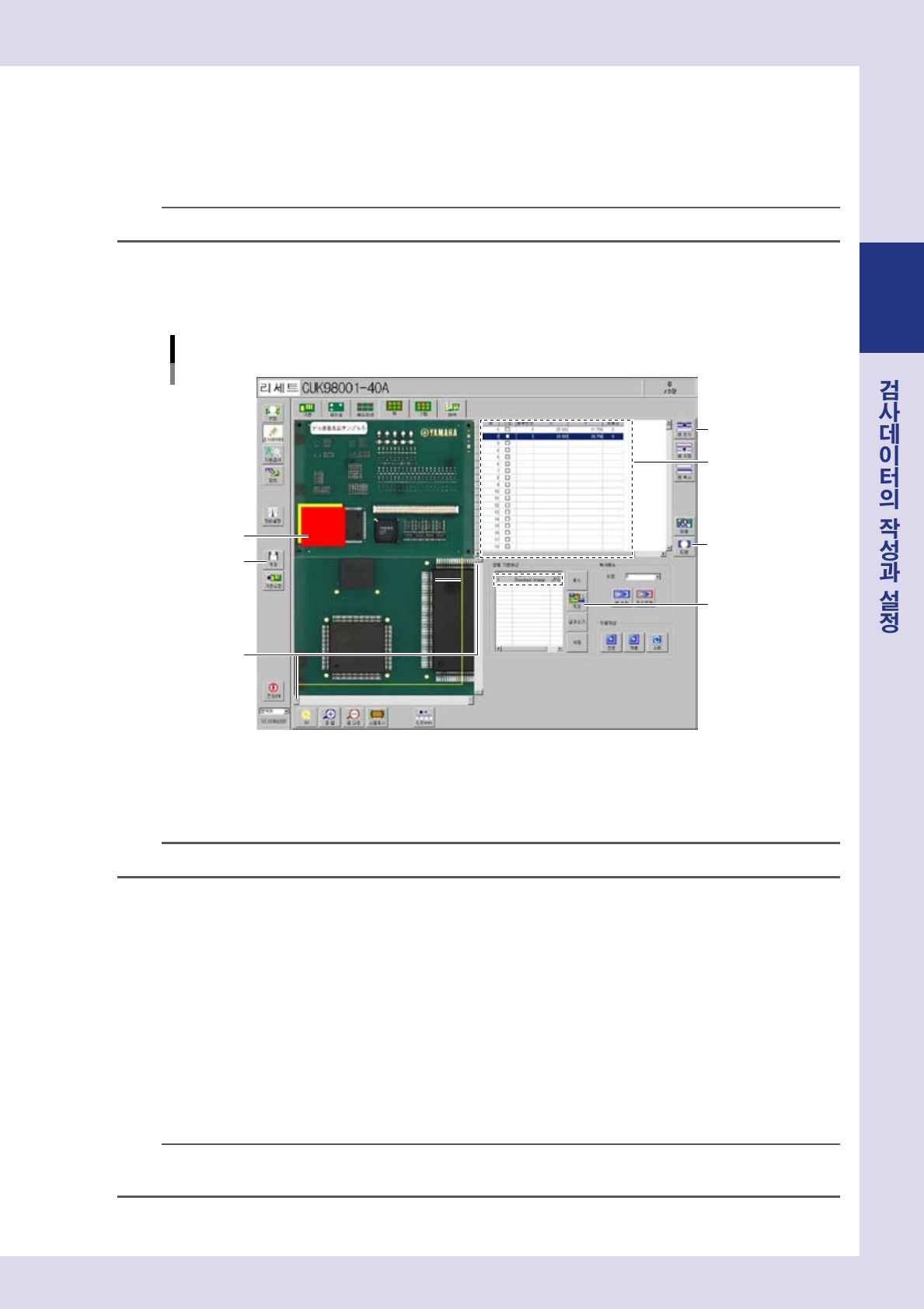

[ 뷰 추가 ] 버튼을 눌러서 뷰를 추가합니다 .
추가시킨뷰는 ,현재선택되어있는뷰의우측아래에겹쳐서빨간색으로표시됩니다 .
뷰의 추가
뷰 리스트
Step 7
Step 8
Step 4
추가 뷰
Step 9
Step 3.5
28227-P9- 0 0
5
추가 뷰를 검사할 위치로 이동합니다 .
추가한뷰를화면상에서드래그하거나 ,스크롤바또는스크롤바버튼으로검사할위치에이동합니다 .
n
요점
검사의 누락을 방지하기 위해서 , 추가한 뷰가 인접하는 뷰와 조금 겹쳐지도록 배치해 주십시오 .
6
Step4~5 를 반복해서 , 모든 뷰를 추가합니다 .
기판상의검사할부위가모두커버되도록뷰를추가해서 ,좌표를등록해주십시오 .부품이커서뷰에
전부들어가지않을경우는 ,뷰를여러개작성합니다 .
7
[ 티칭 ] 버튼을 누릅니다 .
작성한뷰의좌표가작성됩니다 .
8
양품 기판화상의 [ 저장 ] 버튼을 누릅니다 .
확인메시지가표시되므로 ,[ 예 ] 버튼을누릅니다 .모든뷰의양품기판화상이촬상되어 ,뷰의화상으
로서저장됩니다 .
n
요점
뷰 화상은 , 자동검사의 NG 표시 화면의 비교화상이나 오프라인 소프트 ( 옵션 ) 에서 사용합니다 .
또 , 뷰를 변경한 경우는 , 반드시 [ 덮어쓰기 ] 버튼을 누르고 , 표준화상 (Standard Image) 을 재촬상 , 재저장 해 주십시오 .
9
[ 저장 ] 버튼을 눌러서 검사데이터를 저장합니다 .
2-26
2
6.2 뷰의 상세설정
뷰의 좌표변경이나 복수 뷰의 편집을 실행할 경우에 대해서 설명합니다 .
n
요점
뷰의 수는 , 검사시간의 단축을 도모하기 위해서 가능한한 적게 설정합니다 .
6.2.1 뷰 좌표의 변경
뷰의 경계선에 부품이 있는 경우는 검사를 할 수 없으므로 , 뷰의 좌표를 이동시켜 주십시오 .
1
[ 검사데이터 ] -「뷰」화면을 표시합니다 .
2
[ 스탭표시 ] 버튼을 누릅니다 .
각뷰에스탭이등록되어있을경우는 ,화면에표시됩니다 .
뷰 화면
뷰 레이더
Step 5
Step 7
뷰 리스트
Step 2
Step 6
28228-P9-00
3
이동시킬 뷰를 선택합니다 .
뷰리스트에서선택하거나 ,뷰레이더상에서선택하고싶은뷰를클릭해주십시오 .
4
뷰를 최적한 좌표로 이동시킵니다 .
스크롤바로이동시키거나 ,구동피치를선택하고스크롤버튼을눌러서이동시킵니다 .뷰리스트의X,Y
좌표를변경하거나 ,드래그로이동할수도있습니다 .
5
[ 티칭 ] 버튼을 누릅니다 .
작성한뷰의좌표가등록됩니다 .
6
양품 기판화상의 Standard Image 를 선택합니다 .
7
[ 덮어쓰기 ] 버튼을 누릅니다 .
좌표를변경한위치의뷰화상을StandardImage 로서덮어쓰기해서저장합니다 .
2-27
2
6.2.2 복수 뷰의 조작
뷰 레이더에서 복수의 뷰를 선택하고 , 복사나 삭제 , 회전을 한 번에 실행할 수 있습니다 .
█

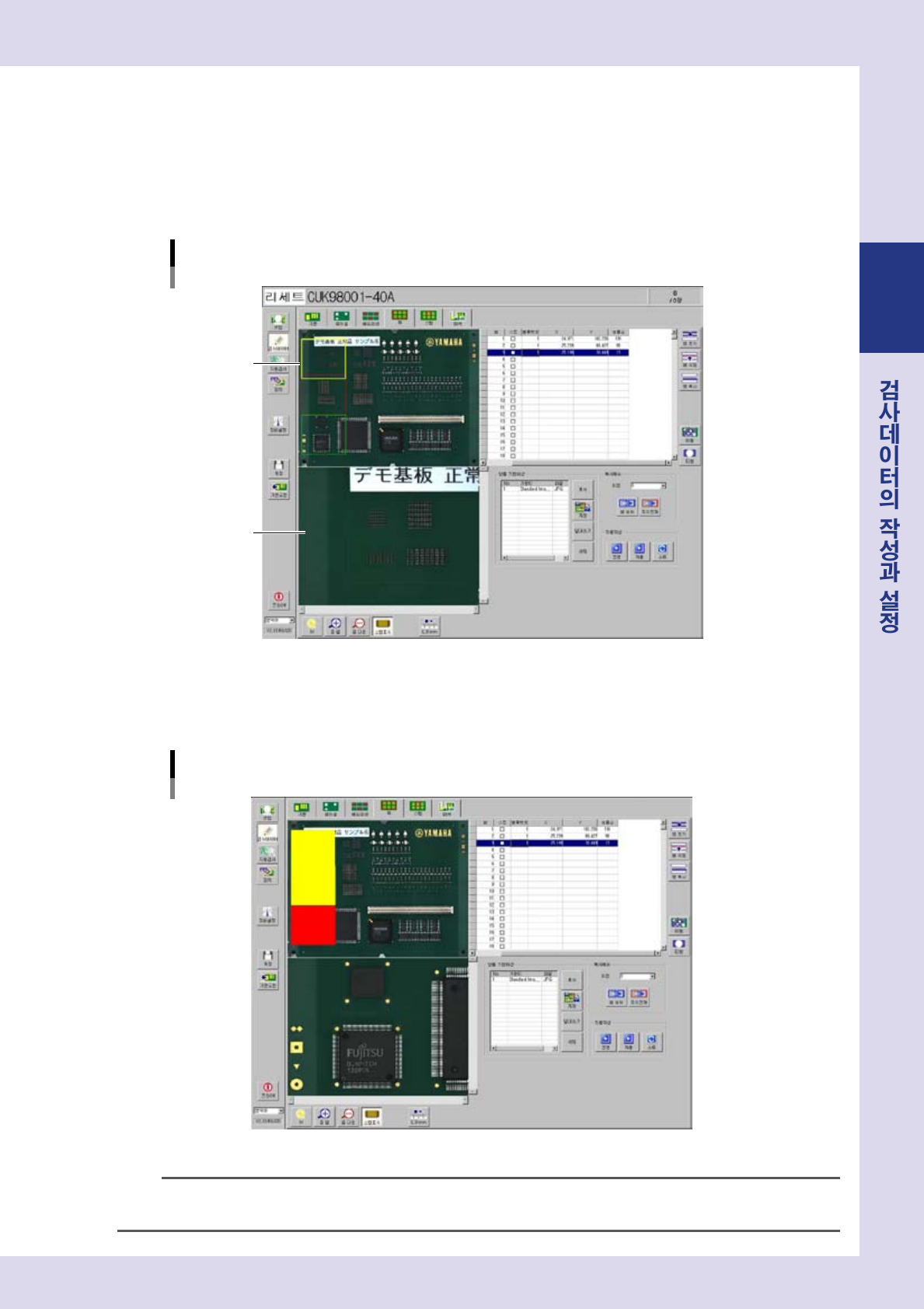

복수 뷰의 선택
1
[ 검사데이터 ] -「뷰」화면을 표시합니다 .
뷰 화면
뷰 레이더
뷰 화상
28229-P9-00
2
뷰 레이더에서 선택하고 싶은 복수의 뷰를 마우스 드래그로 둘러쌉니다 .
선택한뷰는빨간색과노란색으로색칠됩니다 .이때 ,빨간색의뷰부분이뷰화상에표시됩니다 .
선택된 복수의 블록
28230-P9-00
n
요점
키보드의 [Ctrl] 키를 누르면서 , 뷰 레이더의 해당 뷰를 클릭해도 복수 선택이 가능합니다 . 이 때는 , 제일 처음 선택한 뷰가
뷰 화상에 표시됩니다 .
